Testeur de résistance de terre numérique VS-3001

Le testeur de résistance de mise à la terre et de résistivité du sol VS-3001 est spécialement conçu et fabriqué pour la mesure sur site de la résistance de mise à la terre, de la résistivité du sol, de la tension de mise à la terre et de la tension alternative en combinaison avec la nouvelle norme de test de résistance de mise à la terre de protection contre la foudre. Le courant de test peut atteindre 20 mA. Technologie numérique et micro-traitement, méthode de précision à 4 fils, méthode à 3 fils et méthode simple à 2 fils pour mesurer la résistance à la terre, importer la technologie FFT (Fast Fourier Transform), la technologie AFC (Automatic Frequency Control), identifier automatiquement les interférences et sélectionner la fréquence de mesure, faire des interférences minimiser l'impact et fournir une valeur de résistance au sol plus précise. Il possède une capacité anti-interférence unique et une adaptabilité environnementale, et présente une bonne cohérence des tests répétés, garantissant une haute précision, une haute stabilité et une haute fiabilité des mesures à long terme. Il est largement utilisé dans la mesure de la résistance de mise à la terre, de la résistivité du sol, de la tension de mise à la terre et de la tension alternative de l'énergie électrique, des télécommunications, de la météorologie, des champs pétrolifères, de la construction, de la protection contre la foudre et des équipements électriques industriels.

Le testeur de résistance de mise à la terre et de résistivité du sol VS-3001, également connu sous le nom de testeur de résistance de mise à la terre de précision, testeur de résistance de mise à la terre à quatre fils, testeur de résistance de mise à la terre à deux trois quatre fils, testeur de résistivité du sol, comprend un hôte, un logiciel de données, une ligne de test, des tiges de terre auxiliaires, des lignes de communication, etc. résistance, les performances d'isolation sont plus supérieures, son corps de boîte Il peut résister à une pression d'environ 200 kg, assurant une haute précision, une haute stabilité et une haute fiabilité dans divers tests environnementaux. Le grand écran LCD de l'hôte, avec rétroéclairage et indication graphique à barres, est clair en un coup d'œil. Dans le même temps, il peut stocker 300 ensembles de données et les fonctions de lecture, de visualisation, de sauvegarde, de reporting et d'impression des données historiques peuvent être réalisées via un logiciel de données.

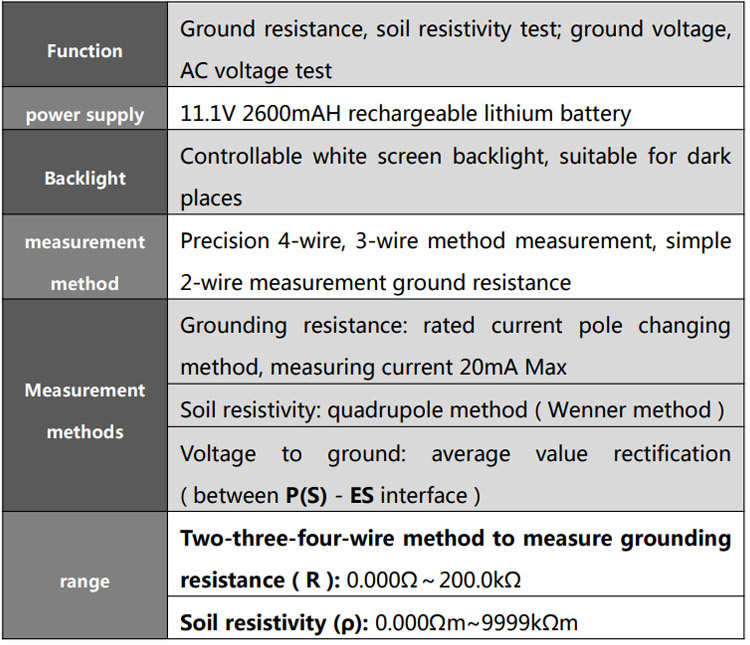

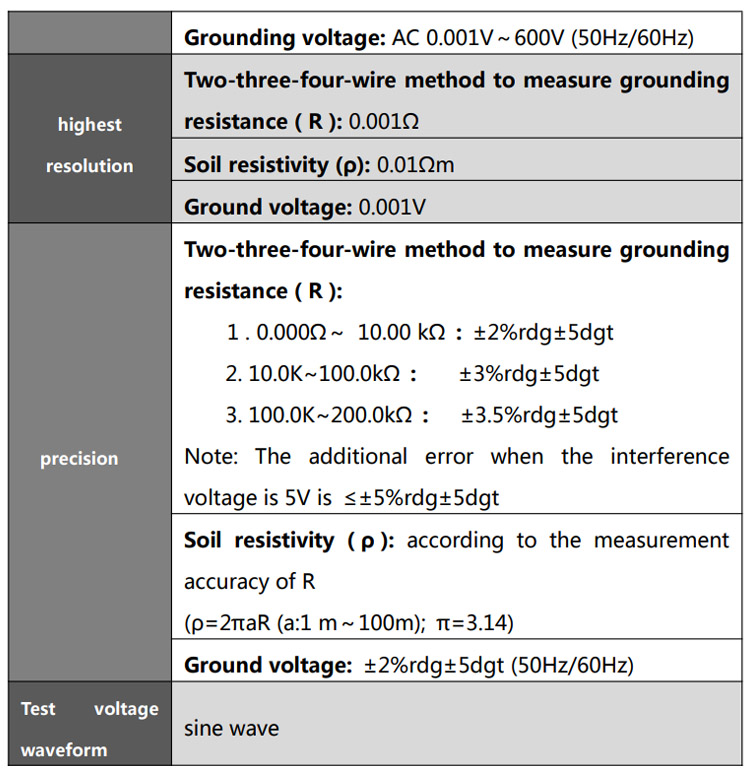

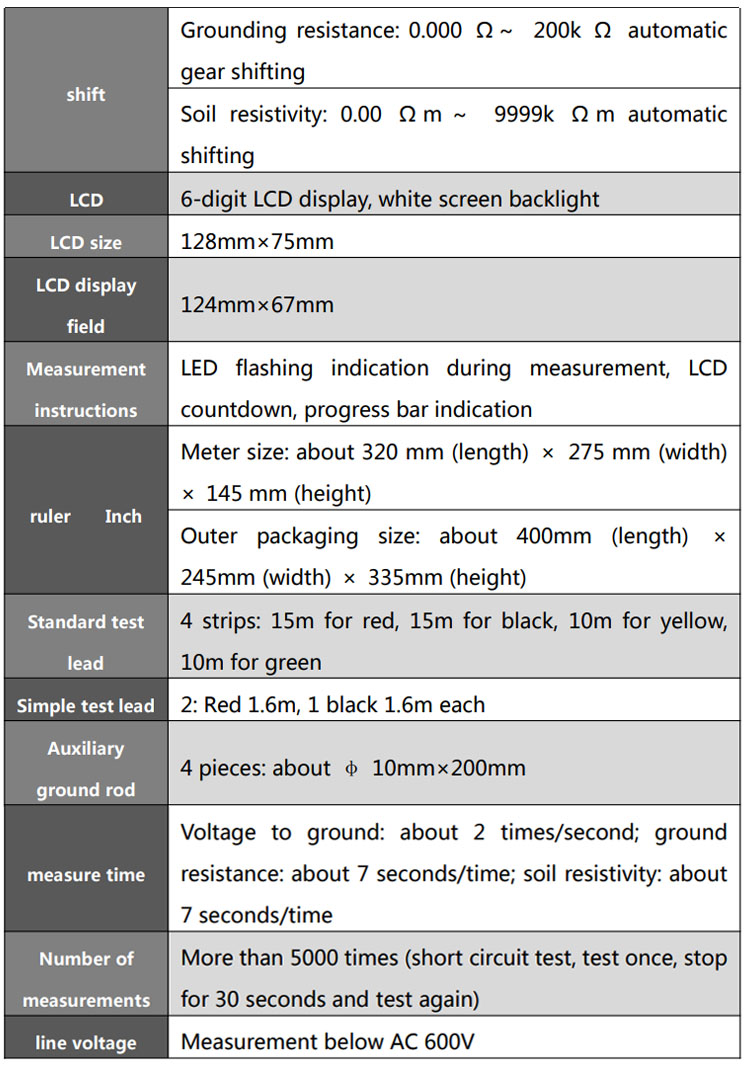

Spécifications techniques

Principales fonctionnalités

Haute précision et anti-interférence‌ : la sélection automatique de fréquence (412 Hz/825 Hz/1280 Hz) permet de minimiser les interférences. La précision de la mesure de la résistance à la terre peut atteindre ±2 % de la lecture ±5dgt pour la plage de 0,000Ω à 10,00kΩ.

Conception robuste et portable‌ : livré dans une boîte à outils de station de base de qualité industrielle conçue pour résister à 200 kg de pression. Il est léger (station de base 2,7 kg) et adapté à une utilisation sur le terrain.

Large plage de mesure‌ : Résistance de terre : 0,000 Ω – 200 kΩ ; Résistivité du sol : 0,00 Ω·m–9 999 kΩ·m ; Mise à la terre/Tension CA : 0,001 à 600,0 V.

Fonctionnement convivial‌ : grand écran LCD avec rétroéclairage, barre de progression du test, indicateur de compte à rebours et molette/boutons de fonction intuitifs. Il peut détecter automatiquement les interférences (avertissement de bruit > 5 V) et les conditions de surcharge (affichage OL).

Gestion des données‌ : stocke jusqu'à 300 ensembles de données. Les données peuvent être conservées, examinées, supprimées sur l'appareil et transférées via ‌RS232/USB vers un PC‌ à l'aide du logiciel fourni pour la création de rapports et l'impression.

Conformité de sécurité‌ : conforme à la norme IEC61010-1 (CAT III 300 V, CAT IV 150 V), avec protection contre les surcharges et des avertissements de sécurité clairs concernant l'isolation, les limites de tension (ne dépassez pas 600 V) et le bon fonctionnement.

Applications

Le VS-3001 est largement utilisé dans les industries qui nécessitent des tests de systèmes de mise à la terre et des analyses de sol fiables, notamment :

Génie électrique‌ – Test

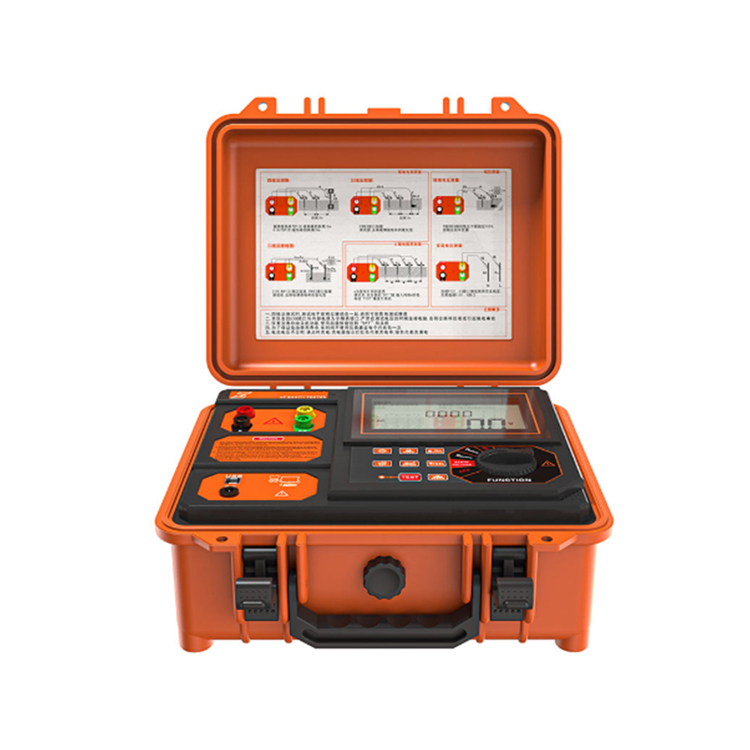

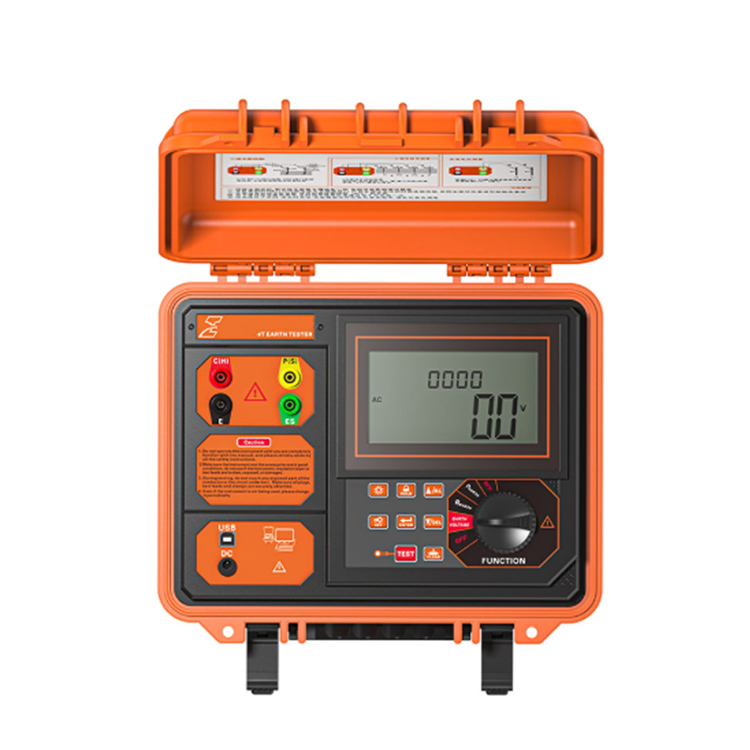

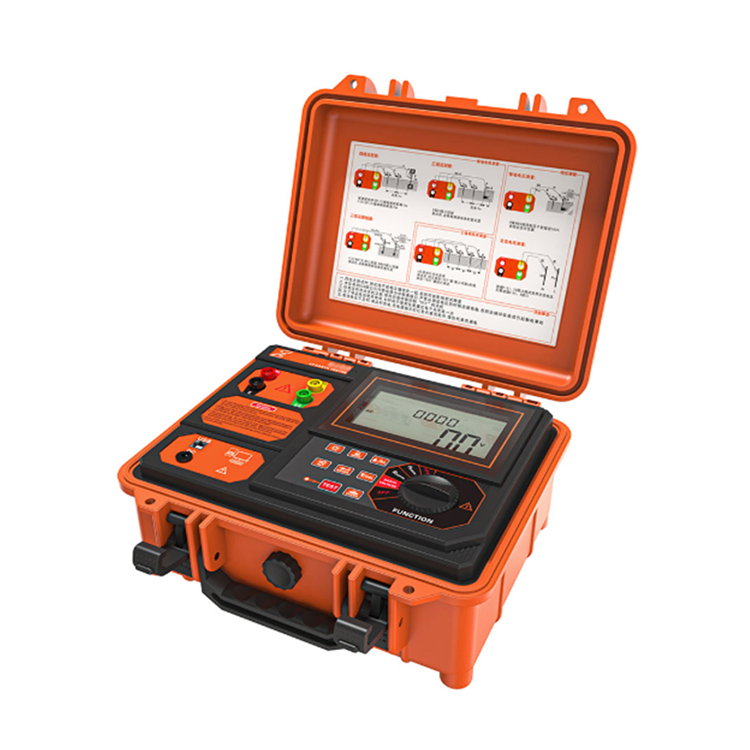

Structure

1 : Placement du modèle de produit

2 : interface C(H) : pôle courant

3 : interface E : pôle de terre

4 : interface P(S) : pôle de tension

5 : interface ES

6 : interface USB

7 : Port de chargement

8 : écran LCD

9 : bouton d'engrenage de fonction

10 : Domaine clé

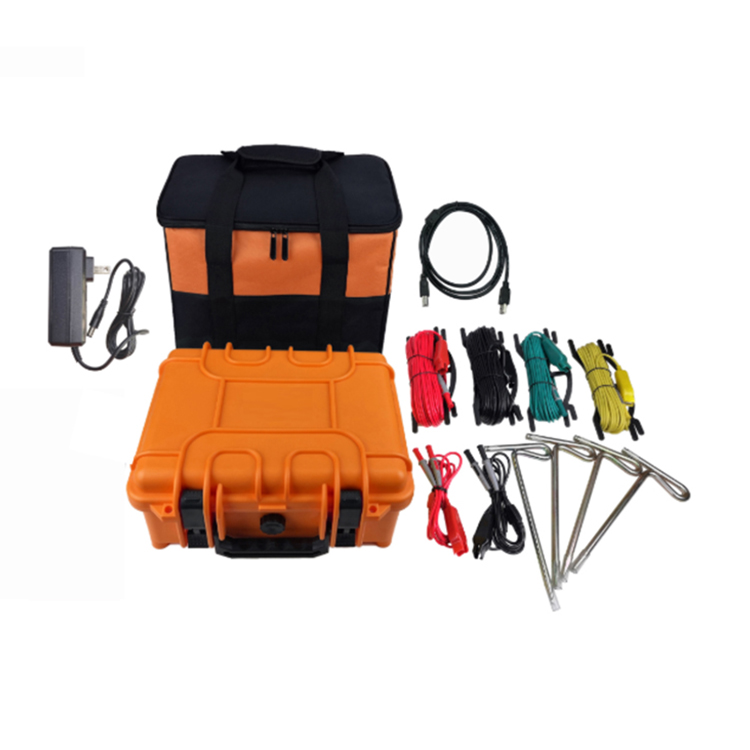

11 : câble de données USB

12 : compteur S480

13 : 4 lignes de test standard

14 : 2 lignes de test simples

15 : Piquet de terre auxiliaire

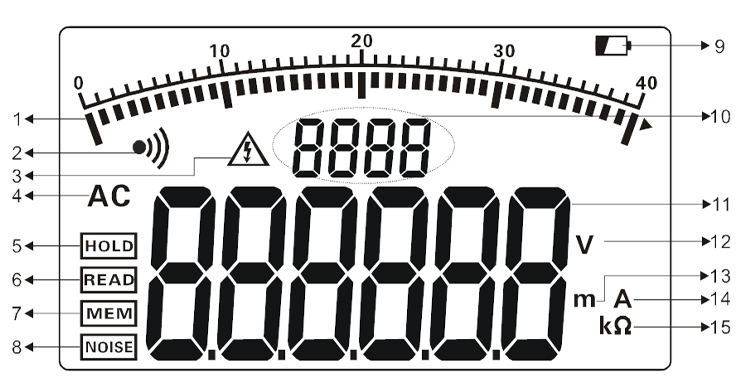

1. Graphique à barres de progression du test (affichage de la progression du test, affichage dynamique)

2. Indicateur d'alarme (affiché lorsque la fonction d'alarme est activée et clignotant lorsque le seuil d'alarme est dépassé)

3. Indication de surtension (affichée lorsque la tension testée dépasse 30 V, rappelant de faire attention à la sécurité)

4. instructions de communication

5. Indication de maintien des données (affichée lorsque la touche HOLD est enfoncée pour conserver les données)

6. Instruction de révision des données (affichée lorsque vous appuyez longuement sur le bouton HOLD pendant 3 secondes pour accéder à la révision des données)

7. Indication de stockage des données (affichée lorsque les données sont stockées tout en conservant les données en appuyant sur la touche HOLD)

8. Indication du signal d'interférence (affichée lorsque la tension d'interférence dépasse 5 V)

9. Indicateur de batterie faible

10. Indication du nombre de groupes de données stockés

11. Données de test

12. Symbole de l'unité de tension

13. Symbole de l'unité de longueur

14. Symbole de l'unité actuelle

15. Symbole d'unité de résistance

La société n'est pas responsable des autres pertes causées par une mauvaise utilisation.

Le contenu de ce manuel d'utilisation ne doit pas être utilisé comme une raison pour utiliser le produit dans un but particulier.
