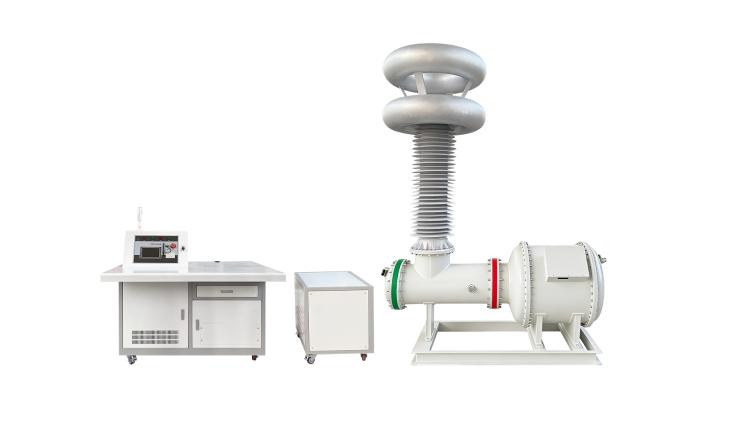

Système de test de tension de tenue CA sans décharge partielle

Utilisant la technologie avancée de transformateur isolé au gaz SF6, le système de test de tension de tenue CA sans décharge partielle fournit une sortie stable de 250 kV avec un niveau global de décharge partielle de ≤ 5 pC. Doté d'un contrôle automatique intelligent, d'une compensation de puissance réactive, d'un fonctionnement silencieux et de fonctions de protection complètes, il est idéal pour les services publics d'électricité, les entreprises industrielles, les universités, les instituts de recherche et les laboratoires haute tension.

Alors que les industries électriques continuent d’élever les normes en matière d’inspection d’isolation et de détection de micro-décharges partielles, cette unité de test est développée pour répondre à ces demandes du marché. Contrairement aux transformateurs d'essai remplis d'huile conventionnels, l'isolation SF6 élimine les risques de déversements d'hydrocarbures et de pollution, tout en réduisant le poids total de l'équipement de 20 à 60 % pour faciliter le transport et le placement.

Toutes ces performances fiables sont soutenues par une force de fabrication professionnelle. Weshine® est une usine de haute technologie moderne spécialisée dans la recherche et le développement, la production, la vente et le service de dispositifs d'automatisation de systèmes électriques et d'instruments de test. Les produits sont vendus dans le monde entier et ont reçu des commentaires positifs de nombreux clients.

Performance

Le système de test de tension de tenue CA sans décharge partielle adopte des transformateurs isolés au gaz SF6 pour maintenir une sortie stable de 250 kV, limitant la décharge partielle complète à ≤ 5 pC. Le contrôle automatique intelligent, la compensation de puissance réactive, le faible bruit et la protection de sécurité multicouche en font un choix pratique pour les usines électriques, les clients industriels, les universités et les laboratoires de recherche.

L'indice de décharge partielle de l'ensemble de la machine atteint ≤5 pC, et le transformateur SF6 intégré ne génère qu'une décharge partielle ≤3 pC sous la tension nominale. Ces excellentes performances d'isolation le rendent idéal pour l'inspection des décharges partielles, les contrôles d'acceptation en usine, la vérification de l'isolation et diverses tâches de recherche sur la haute tension.

Structure

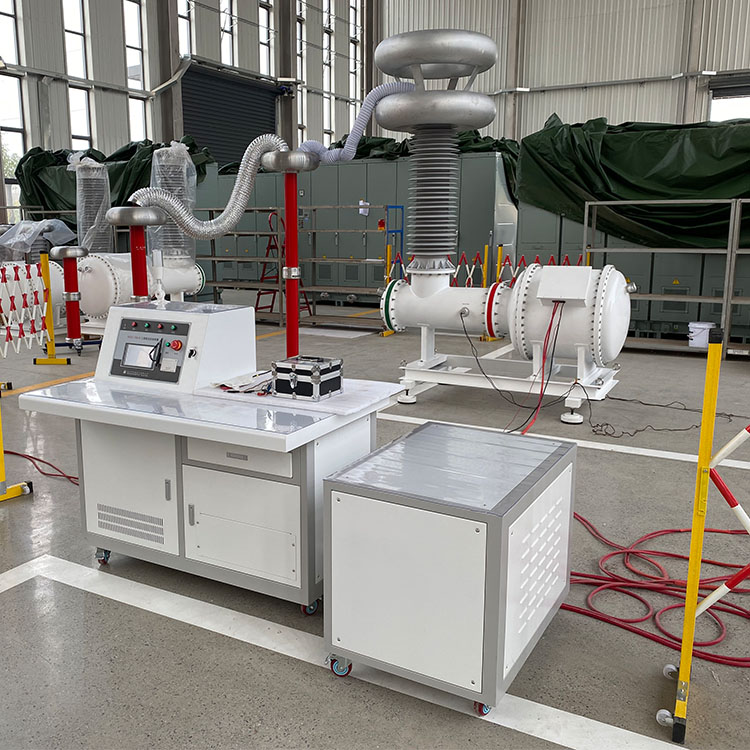

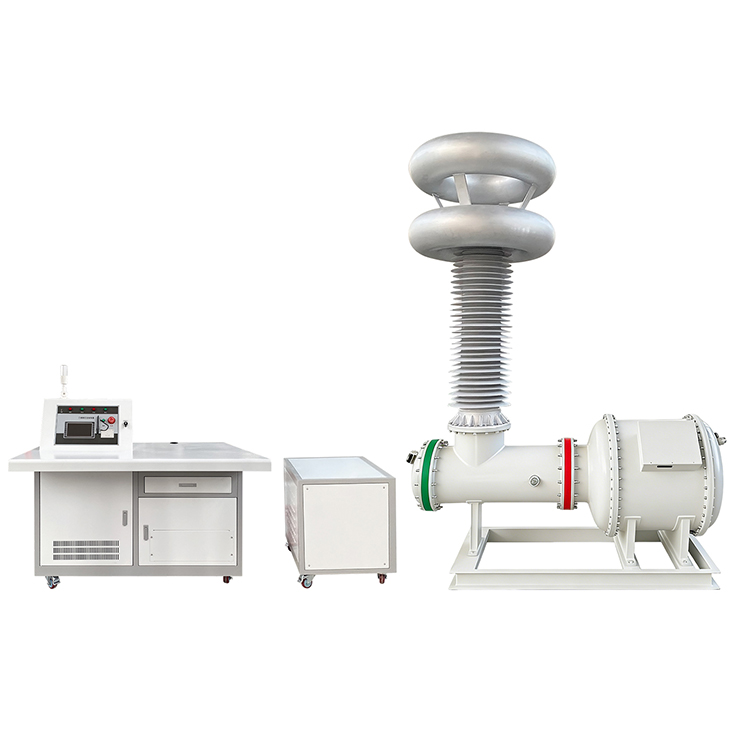

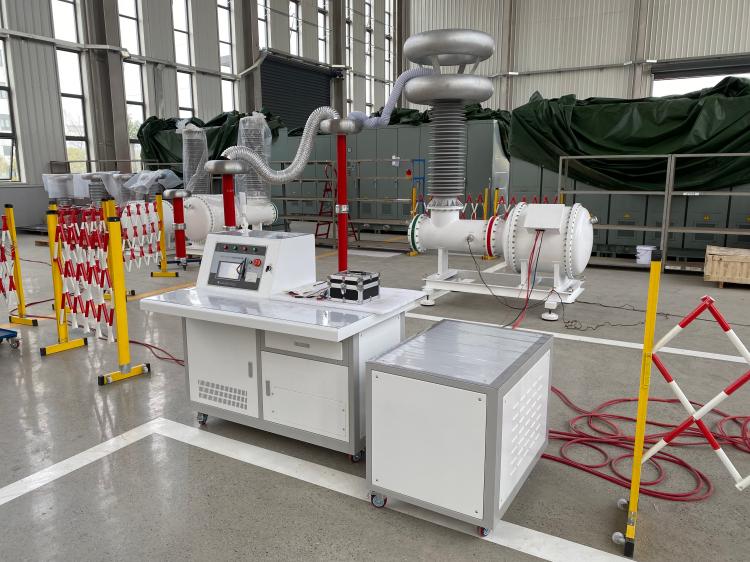

L'ensemble complet comprend un transformateur de test isolé au SF6, un condensateur de couplage, un réacteur de limitation de courant haute tension, un réacteur de compensation basse tension, un transformateur d'isolement et une armoire de commande entièrement automatique. La technologie de compensation basse tension réduit la consommation d'énergie d'entrée jusqu'à 60 %, ce qui augmente considérablement l'efficacité des tests et réduit les besoins en alimentation électrique.

Contrôle

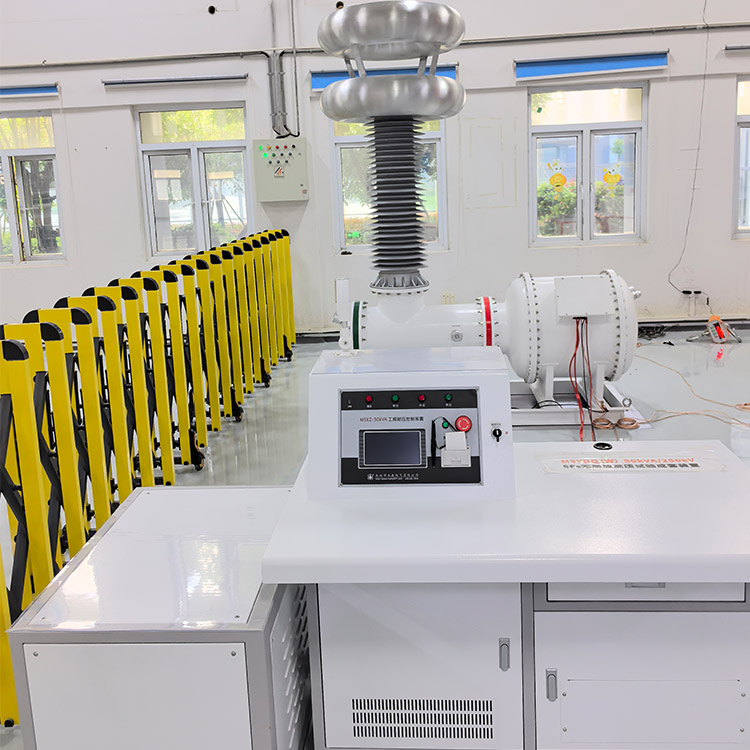

Le système de test de tension de tenue CA sans décharge partielle est équipé d'une unité de commande à écran tactile couleur de 7 pouces qui prend en charge les modes de fonctionnement automatique et manuel. Les opérateurs peuvent définir cinq segments de tension distincts, ajuster la vitesse de suralimentation et le temps de maintien librement. Les fonctions automatiques couvrent l'élévation de tension, la commutation de compensation, la synchronisation, la décompression après le test, le stockage de données, la recherche d'enregistrements et l'impression du rapport de test.

Sécurité

Pour garantir un fonctionnement stable et sûr, l'équipement produit une tension sinusoïdale douce avec une distorsion de forme d'onde inférieure à 5 % et un bruit de fonctionnement inférieur à 65 dB. Les mécanismes de protection contre les surtensions et les surintensités sont entièrement équipés. Son cadre modulaire prend en charge les mises à niveau ultérieures, extensibles pour les tests ultra haute tension jusqu'à 1 200 kV.

Caractéristiques

1. Technologie de transformateur isolé au gaz SF6

2. Conception sans huile et sans contamination de l'environnement

3、Niveau de décharge partielle du système complet ≤5pC

4、Niveau de décharge partielle du transformateur ≤3pC

5. Tension de sortie nominale jusqu'à 250 kV

6、Capacité nominale 50kVA

7. La compensation de puissance réactive réduit le courant d'entrée jusqu'à 60 %

8. Modes de test automatique et manuel

9. Paramètres de tension et de synchronisation programmables en cinq étapes

10. Taux de rampe de tension réglable

11. Régulation intelligente de la tension et commutation de compensation

12、Stockage des données historiques et impression de rapports

13. Sortie d'onde sinusoïdale Stable avec distorsion ≤ 5%

14. Faible bruit de fonctionnement ≤65dB

15. Protection contre les surtensions haute tension

16. Protection contre les surintensités de courant arrière

17. Convient aux tests de décharge partielle et de tension de tenue CA

Applications

1. Test de tension de tenue CA du transformateur

2、GIS Test de décharge partielle

3. Test d'isolation des appareils de commutation

4. Test de câbles haute tension

5. Test de bague

6. Test d'isolant

7、Test d'acceptation en usine (FAT)

8. Tests en laboratoire haute tension

9. Test de type d'équipement électrique

10、Programmes de maintenance préventive

Avantages Weshine

Weshine Electric est un fabricant professionnel d'équipements de test haute tension et de systèmes de mesure de décharge partielle. Nos systèmes de test de tension de tenue CA sans décharge partielle de la série VS-W combinent une technologie avancée d'isolation SF6, des performances de décharge partielle ultra-faibles, une automatisation intelligente et une protection de sécurité fiable. Conçues pour les applications exigeantes en laboratoire et sur le terrain, les solutions Weshine aident les clients à améliorer la précision des tests, à garantir la conformité réglementaire et à améliorer la fiabilité des équipements à long terme.
