Description du produit

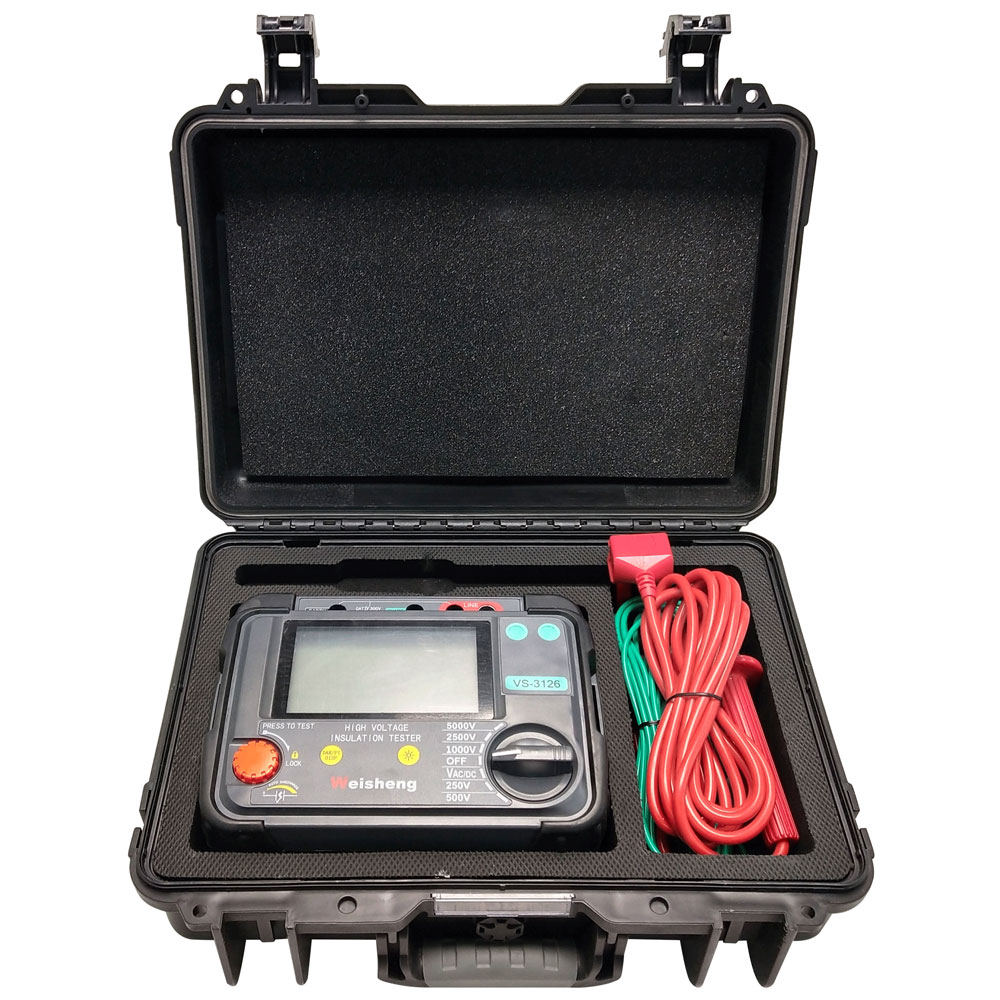

Weshine® VS-3126 est alimenté par batterieTesteur d'isolement 5000Vavec affichage d'arc numérique et analogique, conçu pour les tests de résistance d'isolement haute tension dans la maintenance et l'entretien des câbles, des machines d'installation tournante, des transformateurs, des appareillages de commutation et des applications industrielles.

Les tests d'isolation CC sont effectués à 250 V, 500 V, 1 000 V, 2 500 V, 5 000 V. La plage de mesure de la résistance d'isolement est de 100 k Ω à 1 000 G Ω. Une décharge automatique pour les circuits capacitifs testés est fournie et la tension décroissante est affichée.

La borne de garde peut être utilisée pour minimiser les effets des fuites de surface et donc les mesures erronées lors de la réalisation de tests de résistance d'isolement.

Pour les objets de test capacitifs, l'instrument se déchargera automatiquement à travers une résistance interne et indiquera la tension aux bornes dans la plage de 30 V à 600 V avec des tensions plus élevées indiquées par « Hi ». Cette fonctionnalité donnera une indication de tension décroissante après le test des charges réactives. Lorsque l'indicateur de tension disparaît, l'utilisateur peut débrancher les cordons de test en toute sécurité.

Weshine® VS-3126Testeur d'isolement 5000Vest alimenté par huit cellules IEC LR6 (AA) de 1,5 V. Les caractéristiques de sécurité de conception incluent un indicateur d'avertissement de haute tension, un affichage de tension externe après un test IR, une décharge automatique des charges réactives et des cordons de test.

APPLICATION

Les matériaux d’isolation électrique se détériorent avec le temps, entraînant des pannes et des factures de réparation coûteuses. Les testeurs de résistance d'isolement appliquent une tension continue régulée aux bornes de l'isolation et mesurent le flux de courant à travers celle-ci en appliquant la loi d'Ohm pour calculer la résistance d'isolation. Le courant circule car aucun matériau isolant n’est parfait.

Les utilisations du testeur IR incluent :

■ Test et qualification des produits

■ Installation d'équipement

■ Entretien courant

■ Résolutions de problèmes

Les tests d'isolation avec une haute tension continue affectent la polarisation de l'isolation, de sorte que des tests consécutifs sans décharge complète de l'unité testée donneront des résultats différents.

Il convient de veiller à toujours utiliser le même processus et la même technique de connexion et de test d'un isolant afin de pouvoir déterminer les tendances des résultats. Il est important d'enregistrer la température de l'isolation ainsi que les valeurs IR

CARACTÉRISTIQUES ET AVANTAGES

■ Testeur de résistance d'isolement compact et robuste

■ Fonctionnement facile et sélection de la plage de tension

■ Voltmètre AC et DC (30 V - 600 V)

■ Minuterie de test IR réglable par l'utilisateur (par défaut 1 min), (max. 19 min 50 s)

■ Étui de transport souple pour instrument et cordons

■ Démarrage rapide et guide d'utilisation complet

■ Prises isolées HT verrouillables pour plus de sécurité

■ Les volets situés sur les terminaux empêchent la pénétration accidentelle de saletés et d'autres objets

CARACTÉRISTIQUES

Gamme d'isolation	0,1 MΩ à 2 TΩ
Tensions nominales d'essai	250 V, 500 V, 1 000 V, 2 500 V, 5 000 V
Précision de la tension aux bornes
	<1000 V 0...+10% du nominal tension d'essai
	≥1000 V 0...+5% de la valeur nominale tension d'essai
Précision de l'isolation	±5% ±3 chiffres
Courant de court-circuit	5 pouces ± 0,5 par
Précision du voltmètre	±2 % de la lecture±3 chiffres
Alimentation	8 piles LR6/AA
Plage de température de fonctionnement et humidité
	- 20°C à +45°C
Humidité	80 % d'humidité relative
Plage de température et humidité de stockage
	-20 °C à +60 °C
Protection de sécurité	Isolation Cat III 600 V
Note	L'erreur de service avec les limites environnementales indiquées est deux fois une erreur intrinsèque
CEM	Conforme à la norme CEI 61326-1:2013
Dimensions	177 mm x 226 mm x 100 mm
Poids	1,9 kg (batterie incluse)

VS-3126

Le VS-3126Testeur d'isolement 5000Va été conçu pour les applications de tests électriques et industriels, où les tensions de fonctionnement dépassent 1 000 V et des tensions de test d'isolation plus élevées sont requises.

Contrairement au VS-3126, le VS-3126 offre des tensions à plage fixe de 50 V, 100 V, 250 V, 500 V, 1 000 V et 2 500 V.

Les équipements dont les tensions de fonctionnement sont supérieures à 1 kV nécessitent des tensions de test proportionnellement plus élevées. Pour être en totale conformité avec les exigences de tests les plus modernes, Weshine propose une famille de produits de haute qualitéTesteur d'isolement 5000Vs à des tensions supérieures à 1 kV. Au cœur des tests haute tension, nos unités 5/10/15 kV offrent le plus haut niveau de test de qualité ainsi qu'une sécurité, une commodité et une portabilité optimales.

Pour une capacité complète de test d'isolation de tous les équipements à fort capital, Weshine va encore plus loin ! La norme de test universelle pour les équipements rotatifs, IEEE 43-2000, a augmenté la tension de test recommandée à 10 kV pour les équipements évalués à 12 kV et plus. La conformité totale à cette norme peut être obtenue avec un seul testeur, notre modèle 10 kV.

VS-3127

Le VS-3127Testeur d'isolement 10000Voffre la possibilité d'effectuer des mesures précises de résistance d'isolement jusqu'à une tension d'essai de 15 kV avec une résistance maximale de 30 TΩ. La précision de la mesure de résistance est de ± 5 % de 1 MΩ à 3 TΩ !

Pour les services publics et les entreprises de services, le VS-3127 est un testeur polyvalent grâce à sa flexibilité et sa capacité d'évolutivité. Le Weshine VS-3127 est conçu pour fonctionner partout où vous travaillez.

La tension nominale de sortie atteint jusqu'à 7 vitesses (250 V, 500 V, 1 KV, 2,5 KV, 5 KV, 10 KV, 15 KV).

Courant de court-circuit maximum 7mA

Test de résistance d'isolation (IR), test d'indice de polarisation (PI), test de rapport d'absorption diélectrique (DAR). Mode test de rampe (RAMP), mode test de résistance filtré (FR). *Test de capacité (Cap.).

Fonction de surveillance de tension, surveillant automatiquement la tension sous tension de la mesure

POURQUOI TESTER À 15 KV ?

5 kV à 15 kV triplera le courant de test – cela peut empêcher un courant de test négatif en présence de bruit élevé.

15 kV est spécifié pour les actifs de 35 000 V à 69 000 V sur la base de NETA ATS 2007.

Les moteurs supérieurs à 34 500 V doivent être testés à 15 kV sur la base de NETA ATS 2007.

CARACTÉRISTIQUES

Gamme d'isolation	0,1 MΩ à 30 TΩ
Tensions nominales d'essai	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Précision de la tension aux bornes
	(5 % ～ 10 %) ± 10 V
Précision de l'isolation	1 MΩ à 3 TΩ, ±5 % ±3 chiffres
	>3 TΩ, ±20 % ±3 chiffres
Courant de court-circuit	≥7 sur ± 0,5 par
Mode test de rampe	±2 % de la lecture±3 chiffres
Alimentation	Augmentez jusqu'à la tension prédéfinie en testant avec une taille incrémentée de 10 % de la tension prédéfinie
Plage de température de fonctionnement et humidité
	- 20°C à +50°C
Humidité	80 % d'humidité relative
Plage de température et humidité de stockage
	-25 °C à +65 °C
Test de tension	CA/CC : 0 V ~ 1 000 V, Précision : ± 5 % de la lecture ± 3 V
Test de capacité	10nF ~ 25uF, Précision : ±10 % de la lecture ±10nF
Essai actuel	0,01 nA ~ 7 mA, Précision : ± 5 % de la lecture ± 0,5 nA
Protection de sécurité	Isolation Cat III 600 V
Note	L'erreur de service avec les limites environnementales indiquées est deux fois une erreur intrinsèque
CEM	Conforme à la norme CEI 61326-1:2013
Dimensions	280 mm x 260 mm x 160 mm
Poids	4,9 kg (batterie incluse)

Sélections

Weshine a 8 ans d'expérience spécifiquement dans le traitement d'une gamme complète d'équipements électriques. À l'heure actuelle, Weshine a inventé diversTesteur d'isolement 500Vpour chaque étape comme indiqué sous forme de formulaire :

INFORMATIONS DE COMMANDE POURTesteur d'isolement 500VS
Chat. Non.	Tension d'essai maximale	Plage de test maximale	IR/PI/DAR	RAMPE	FR	Capuchon.
VS-3121	2,5 kV	100 GΩ	√
VS-3121A	5,0 kilovolts	20 À	√
VS-3125	5,0 kilovolts	10 À	√	√	√
VS-3125A	5,0 kilovolts	10 À	√	√	√	√
VS-3126	10,0 kilovolts	20 À	√	√	√
VS-3126A	10,0 kilovolts	20 À	√	√	√	√
VS-3127	15,0 kilovolts	30 À	√	√	√	√

En fonction des problèmes de chaîne d'approvisionnement : veuillez contacter votre distributeur Weshine agréé préféré pour connaître les prix et les délais de livraison actuels.

Certificats de qualité

Nous croyons toujours que tout le succès de notre entreprise est directement lié à la qualité des produits que nous proposons.Testeur d'isolement 5000Vrépondre aux exigences de qualité les plus élevées spécifiées dans les directives ISO9001, ISO14000:14001 et notre système de contrôle qualité strict.
