Système de test de tension de tenue CA sans PD

Ce système de test de tension de tenue CA sans PD répond aux normes strictes d’inspection d’isolation et de test de décharge partielle pour tous les types d’appareils haute tension modernes. Équipé de transformateurs isolés au gaz SF6 de qualité supérieure, il élimine les risques de pollution des transformateurs de test à huile traditionnels tout en conservant une isolation stable et une longue durée de vie. De nombreux fabricants de produits électriques envoient des demandes d'achat pour obtenir ce banc d'essai complet pour le contrôle qualité de la production de masse.

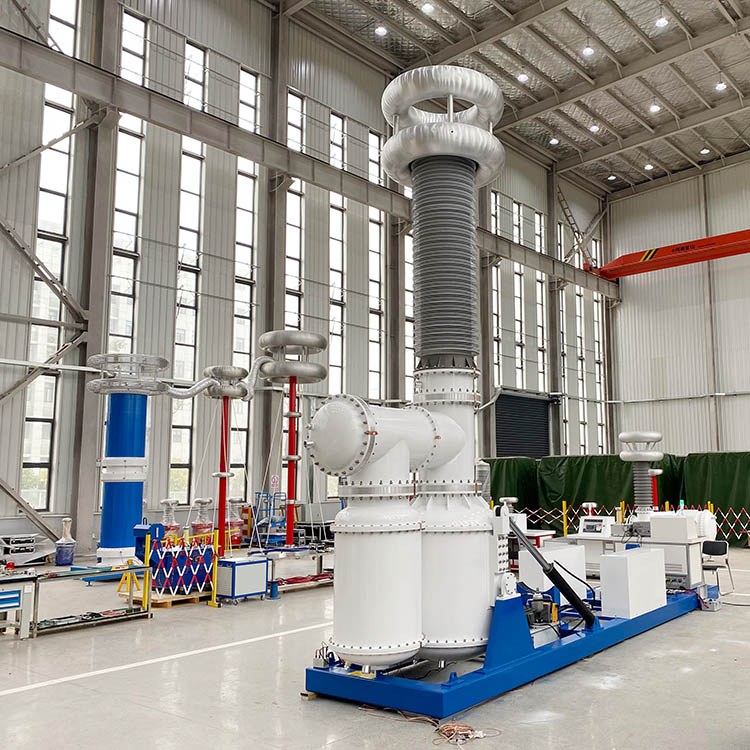

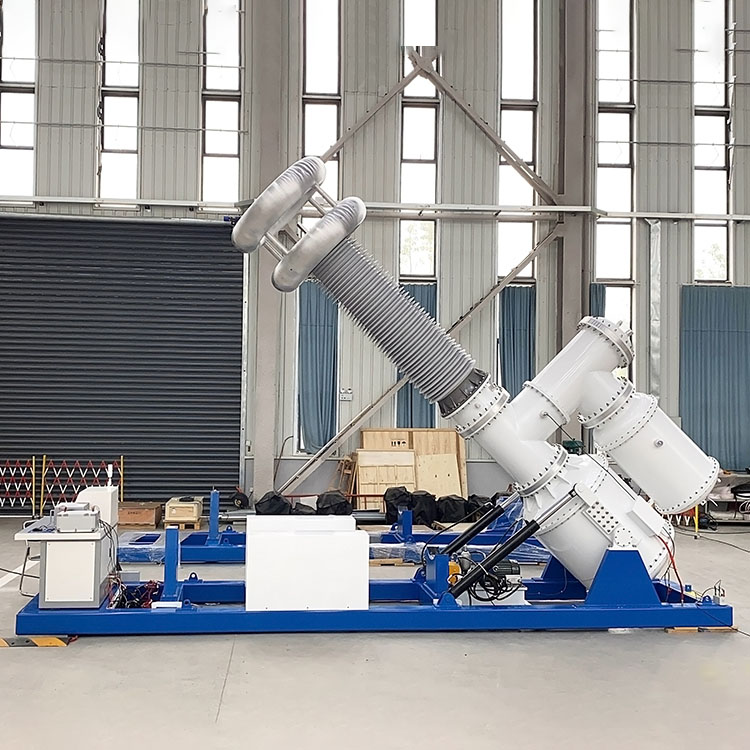

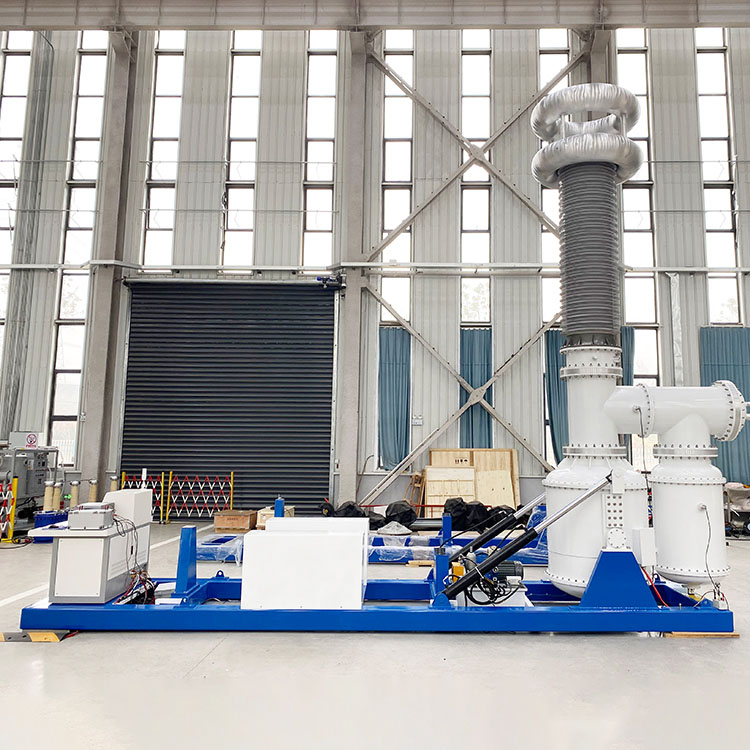

Construit autour de composants centraux isolés au SF6, le système de test de tension de tenue CA sans PD produit une tension stable de 250 kV et limite les décharges partielles à moins de 5 PC. Il dispose d'un contrôle intelligent automatique, d'une compensation de puissance réactive à plusieurs étages, d'un fonctionnement silencieux et de verrouillages de sécurité complets, attirant des commandes groupées continues de la part des services publics d'électricité, des usines industrielles, des universités et des laboratoires professionnels à haute tension.

Plateforme de test complète intégrée

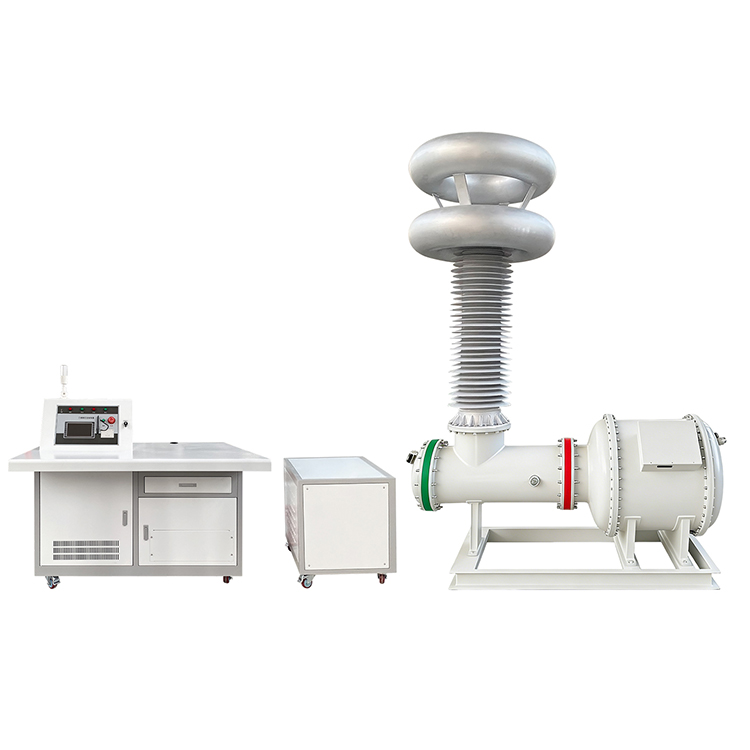

Il prend en charge les tests sur les transformateurs, les appareillages GIS, les câbles d'alimentation, les traversées, les isolateurs et les réacteurs. L'ensemble de l'unité combine un transformateur haute tension, un condensateur de couplage, un diviseur de tension, un réacteur limiteur de courant et une console de commande intelligente dans une station tout-en-un, aidant ainsi les équipes d'approvisionnement à économiser sur les coûts d'achat d'équipements distincts.

Lorsqu'il fonctionne sous la tension nominale, ce système de test de tension de tenue CA sans PD maintient une décharge partielle ≤ 5 pc, répondant pleinement aux tests d'acceptation en usine, à la certification de type, aux contrôles d'isolation de routine et aux recherches en laboratoire nécessitant des niveaux de PD ultra-bas. Sa distorsion de forme d'onde est contrôlée en dessous de 2 %, générant des données de test stables et reproductibles conformes aux normes industrielles internationales.

Compensation efficace de la puissance réactive

Le réacteur de compensation basse tension intégré réduit la consommation électrique globale et améliore l'efficacité opérationnelle. Le réglage précis de la puissance réactive à plusieurs niveaux garantit une sortie de tension constante sous des charges de test lourdes et complexes, un point fort qui incite les acheteurs coopératifs à long terme à soumettre des commandes groupées répétées.

Contrôle intelligent fiable et protection de sécurité multicouche

La console de commande assure une régulation fluide de la tension et une surveillance des données en temps réel, permettant aux techniciens d'effectuer des tests de tension de tenue efficacement en toute sécurité. Les conceptions multi-protection comprenant la coupure de surtension, la limitation de courant et la prévention des décharges réduisent considérablement les risques lors des expériences à haute tension.

Avec une spécification optionnelle de haut rendement de 500 kV et des performances supérieures de suppression des décharges partielles, le système de test de tension de tenue CA sans PD reste un choix de premier ordre pour les centrales électriques, les fabricants d'électricité et les laboratoires effectuant des évaluations d'isolation et des vérifications d'équipements haute tension.

Principe de fonctionnement

Le système de test de tension de tenue CA sans PD s'appuie sur un transformateur isolé SF6 pour fournir une alimentation CA haute tension constante de 50 Hz pour l'inspection. Un condensateur de couplage intégré capture les signaux de décharge partielle en temps réel, tandis que le diviseur de tension suit la tension de sortie tout au long du cycle de test. Les réacteurs de compensation correspondant ajustent automatiquement la demande de puissance réactive, réduisant ainsi la puissance absorbée et augmentant l’efficacité opérationnelle globale.

Équipée de réacteurs limiteurs de courant et de modules de verrouillage de sécurité complets, cette unité protège à la fois les échantillons de test et le dispositif hôte des risques soudains de surtension et de contournement, fournissant des résultats de tests stables et sécurisés qui sont reconnus par les ingénieurs des achats.

Scénarios d'application cibles

Opérateurs de réseau électrique

Idéal pour la maintenance des équipements de sous-stations, la mise en service de projets et le diagnostic d'isolation des transformateurs, des armoires SIG et des appareillages haute tension. De nombreux acheteurs de centrales électriques soumettent des demandes d'approvisionnement en gros pour ce système afin de normaliser le travail d'inspection régulier.

Usines de production de transformateurs

Parfait pour les contrôles ponctuels de production quotidiens, les tests d'acceptation en usine et la certification de type officielle des transformateurs de puissance et de distribution. Les équipes d’approvisionnement de fabrication réservent souvent des stocks de ce testeur pour raccourcir les cycles d’inspection de production.

Laboratoires professionnels haute tension

Ses performances de décharge partielle ultra faibles répondent à des normes strictes en matière de certification des produits et de tests de R&D de nouveaux produits, incitant les acheteurs de laboratoire à passer des commandes de fournitures à long terme.

Universités et instituts de recherche

Convient à la recherche sur les matériaux diélectriques, à l'analyse des performances d'isolation et aux expériences pédagogiques majeures à haute tension. Les acheteurs de projets de recherche demandent fréquemment des configurations personnalisées avant de passer une commande formelle.

Utilisateurs industriels d’usines et d’exploitations minières

Appliqué aux contrôles préventifs périodiques et à l'évaluation de l'état d'isolation des principales installations électriques sur site, aidant les services d'approvisionnement des entreprises à réduire les coûts d'externalisation des tests par des tiers.

Domaine d'application

1. Test d'isolation du transformateur de puissance

2. Inspection de décharge partielle SIG

Test de tenue à la tension 3.AC

4. Détection de routine d'appareillage haute tension

5. Test de performance des bagues

6. Test de résistance du câble d'alimentation

7. Inspection de la qualité de l'isolant solide

8. Test d'acceptation en usine sur site (FAT)

9. Support de test et de certification de type de produit

10. Travaux de recherche en laboratoire haute tension

Points forts de Weshine

Weshine Electric se spécialise dans le développement et la fabrication d'instruments de test haute tension et d'équipements de mesure de décharge partielle. Nos systèmes de test de tension de tenue CA sans PD adoptent une technologie d'isolation SF6 mature, des indicateurs de décharge partielle ultra-faibles, un échantillonnage de tension précis et une protection de sécurité complète. Conçus sur mesure pour les opérateurs de réseaux électriques, les fabricants de produits électriques, les laboratoires tiers et les instituts de recherche, nos équipements permettent des tests précis, sûrs et efficaces pour les appareils électriques haute tension modernes. Les acheteurs de projets mondiaux peuvent organiser des tests d’échantillons avant de signer des accords-cadres formels de passation des marchés.

FAQ

Q1 : Quelles sont les principales spécifications techniques ?

Capacité nominale : 250kVA. Tension de sortie nominale : jusqu'à 500 kV. Niveau de décharge partielle : ≤5pC. Distorsion de la forme d'onde : ≤2 %. Bruit du système : ≤50dB. Fonctionnement continu : 30 minutes. Capacité de surtension : 110 % pendant 1 minute.

Q2 : Pourquoi une isolation SF6 au lieu d’un type rempli d’huile ?

Le gaz SF6 élimine les sous-produits de carbonisation du pétrole qui créent de faux signaux PD, garantit des performances diélectriques stables, un risque de pollution nul et maintient un niveau de PD de fond ≤ 5 PC pour une FAT précise sur les transformateurs et les SIG.

Q3 : Quelles applications ce système prend-il en charge ?

Tests d'isolation des transformateurs, inspection des PD des appareillages de commutation GIS, tests de tenue des câbles d'alimentation, évaluation des performances des traversées/isolants, FAT, certification de type et recherche en laboratoire haute tension.

Q4 : Comment fonctionne la compensation de puissance réactive ?

Le réacteur de compensation basse tension intégré (200 kvar, commutation motorisée multiprise) ajuste la puissance réactive par étapes. Cela maintient une tension constante sous de lourdes charges de test et améliore l'efficacité de fonctionnement globale.

Q5 : Quelles fonctionnalités de protection de sécurité sont incluses ?

Protections multicouches comprenant une coupure de surtension, une limitation de courant, une prévention des décharges et des modules de verrouillage de sécurité complets avec réacteur de limitation de courant pour protéger contre les risques de contournement soudain.

Q6 : À qui s’adresse ce système ?

Opérateurs de réseaux électriques, usines de fabrication de transformateurs, laboratoires professionnels haute tension, universités/instituts de recherche et utilisateurs d'usines/mines industrielles pour les tests de routine et de type.

Guide d'achat

Partagez vos paramètres de test haute tension avec notre équipe commerciale pour obtenir des devis personnalisés et des dossiers techniques complets pour votre plan d'approvisionnement.
