Système de test Hipot AC sans décharge partielle 100kV

Le système de test Hipot AC sans décharge partielle de 100 kV est une solution de test professionnelle haute tension développée pour les tests de tension de tenue AC et la détection de décharge partielle des transformateurs, des appareillages de commutation, des isolateurs, des câbles, des traversées, des équipements SIG et d'autres appareils électriques.

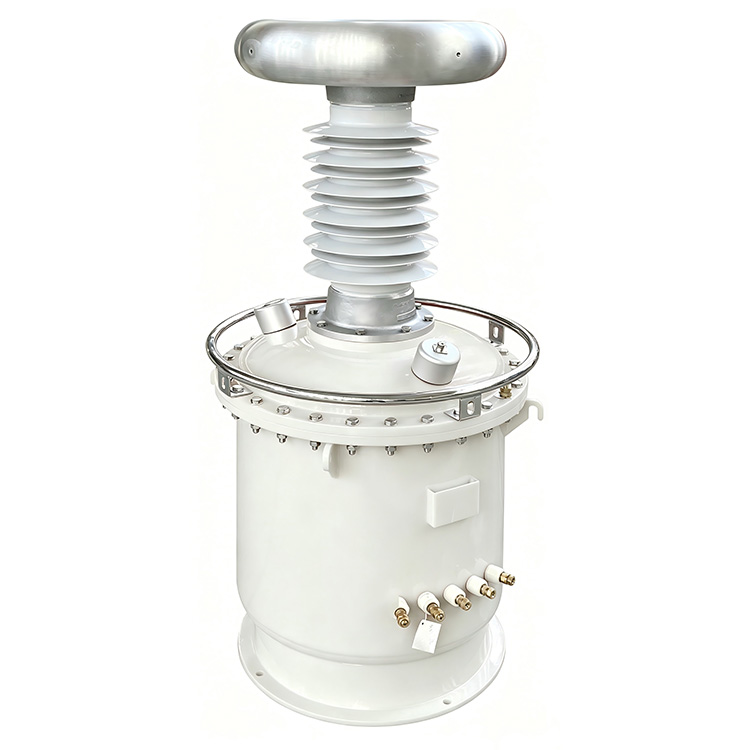

Le système adopte un transformateur de test isolé au gaz SF6 au lieu d'une structure traditionnelle immergée dans l'huile, éliminant le risque de contamination par l'huile tout en réduisant considérablement le poids de l'équipement de 20 % à 60 %. Le système complet maintient une décharge partielle totale ne dépassant pas 5 pC lorsqu'il fonctionne à la tension nominale.

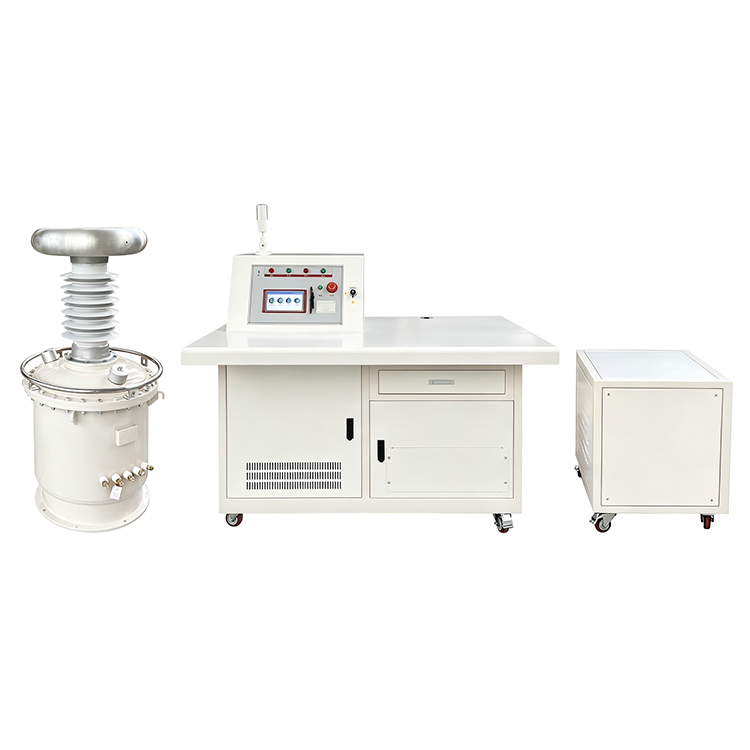

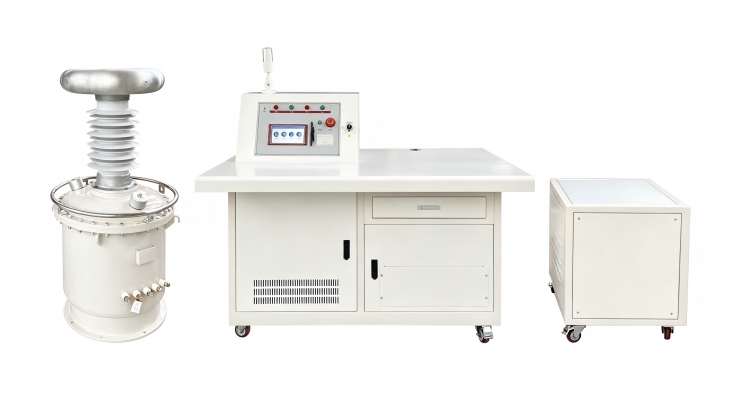

Ce système de test intégré complet est assemblé avec un transformateur de test haute tension, un condensateur de couplage, un réacteur de limitation de courant haute tension, un réacteur de compensation basse tension, un transformateur d'isolement, une console de fonctionnement automatique ainsi qu'une armoire de compensation. Sa structure de compensation basse tension intégrée peut réduire efficacement la consommation de courant d'entrée jusqu'à 60 %, ce qui contribue à améliorer l'efficacité énergétique et à réduire les dépenses de fonctionnement quotidiennes.

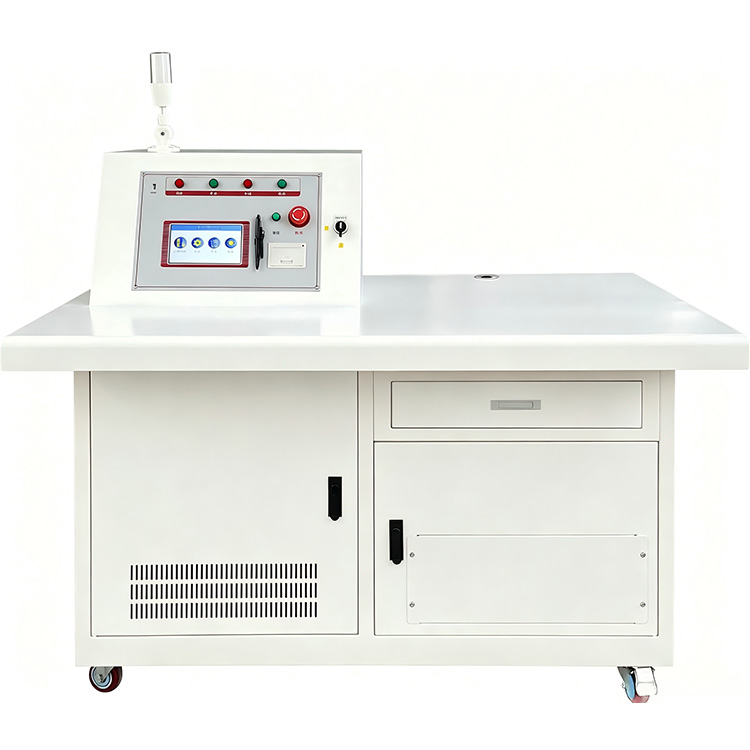

Équipé d'une console de commande à écran tactile couleur de 7 pouces, le système prend en charge les modes de test automatique et manuel. Les utilisateurs peuvent configurer indépendamment jusqu'à cinq niveaux de tension, des taux de rampe de tension et des durées de test de tenue. Les fonctions de test automatique incluent l'augmentation de la tension, la commutation de compensation, la synchronisation, la réduction de tension, le stockage des données et l'impression de rapports, améliorant considérablement l'efficacité et la répétabilité des tests.

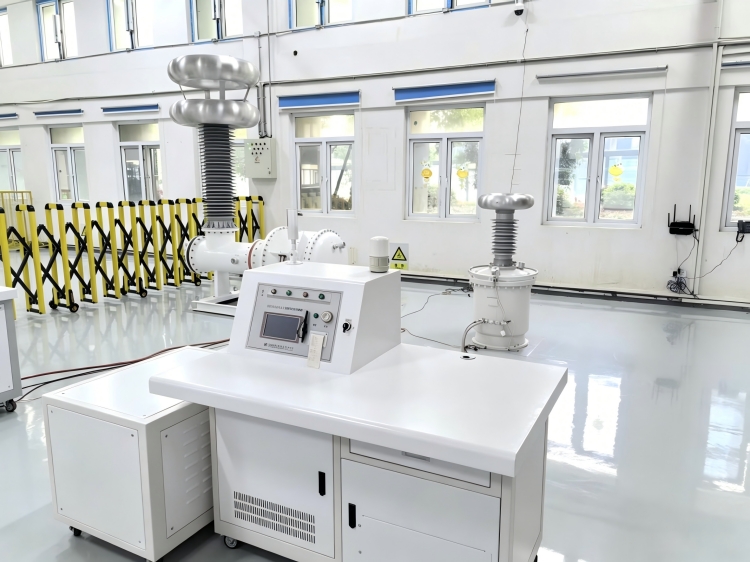

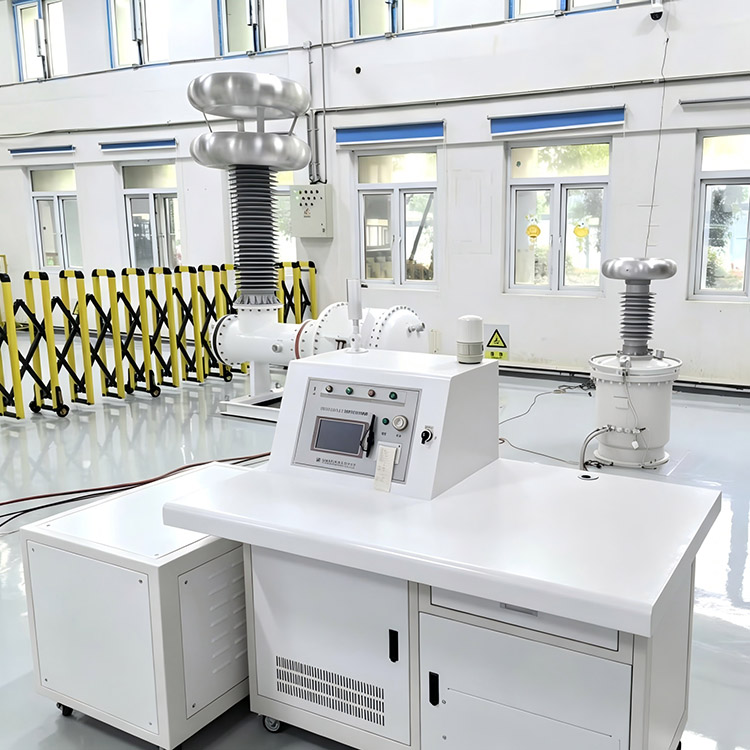

Conçu pour les laboratoires haute tension et les applications de tests sur le terrain, le système fournit une sortie sinusoïdale stable avec une distorsion de forme d'onde inférieure à 5 %, un faible bruit de fonctionnement et une protection fiable contre les conditions de surtension et de surintensité. La conception évolutive permet à des systèmes similaires au sein de la série de produits d'atteindre des tensions nominales allant jusqu'à 1 200 kV pour les applications de test à ultra haute tension.

Guide produit

Comment fonctionne le système

Le système de test Hipot AC sans décharge partielle de 100 kV génère une sortie de fréquence d'alimentation haute tension stable via le transformateur de test isolé SF6. Pendant les tests, le condensateur de couplage et le circuit de mesure surveillent en permanence l'activité de décharge partielle tandis que le système de contrôle automatique gère les processus d'augmentation, de maintien et de réduction de tension.

Le réacteur de compensation basse tension permet de réduire le courant d'entrée requis, ce qui apporte une meilleure efficacité énergétique et soulage la charge de l'alimentation connectée. L'ensemble du système est capable d'effectuer simultanément des tests de tension de tenue et des mesures de décharge partielle, afin que les utilisateurs puissent effectuer une évaluation approfondie des performances d'isolation de tous types d'équipements haute tension.

Caractéristiques

1. Conception de transformateur isolé au gaz SF6 sans contamination par l'huile

2、Niveau global de décharge partielle ≤5pC

3、Niveau de décharge partielle du transformateur ≤3pC

4. Tension de sortie nominale jusqu'à 100 kV

5. La compensation de puissance réactive réduit le courant source jusqu'à 60 %

6. Modes de test automatique et manuel

7. Paramètres de tension et de synchronisation programmables en cinq étapes

8. Taux de rampe de tension réglable de 0,5 kV/s à 2,5 kV/s

9. Commutation de compensation automatique et régulation de tension

10. Fonctions de stockage et d'impression des données historiques

11. Mesure de tension de haute précision

12, sortie d'onde sinusoïdale Stable avec distorsion ≤ 5%

13、Fonctionnement à faible bruit ≤65dB

14. Protection complète contre les surtensions et les surintensités

15. Convient aux tests de décharge partielle et de tension de tenue CA

Champs d'application

1、Entreprises de services publics d’électricité

Utilisé pour les tests d'isolation de routine et l'évaluation des décharges partielles des transformateurs, des appareillages de commutation, des équipements SIG, des câbles et des appareils de sous-station.

2. Laboratoires haute tension

Convient aux tests de type, aux tests d'acceptation en usine et aux projets de recherche nécessitant des performances de décharge partielle ultra faibles.

3. Fabricants de transformateurs

Utilisé pour le contrôle qualité, la vérification de l’isolation et les tests finaux en usine des transformateurs de puissance et de distribution.

4、Universités et instituts de recherche

Prend en charge la formation en ingénierie haute tension, la recherche sur l’isolation et les projets de tests électriques avancés.

5、Entreprises industrielles et minières

Fournit des tests de maintenance préventive et une évaluation de l’état de l’isolation des équipements électriques critiques.

Éléments de test typiques

1. Test de tension de tenue CA du transformateur

2、GIS Test de décharge partielle

3. Test d'appareillage haute tension

4. Test d'isolation des câbles d'alimentation

5. Test d'isolant et de bague

6. Test d'acceptation en usine d'équipement électrique

7、Recherche en laboratoire haute tension

8、Programmes de maintenance préventive

Avantages Weshine

Weshine Electric se concentre sur le développement et la fabrication d'équipements de test haute tension ainsi que de systèmes de mesure de décharges partielles. Nos unités de test de tension de tenue CA avec isolation au gaz SF6 se caractérisent par une sortie de décharge partielle extrêmement faible, un fonctionnement automatique intelligent, une technologie de compensation d'économie d'énergie et des modules de protection de sécurité fiables. Conçues pour gérer des tâches de tests rigoureuses en laboratoire et dans des environnements de travail sur site, toutes les solutions de Weshine aident les clients à effectuer des contrôles précis des performances d'isolation, à répondre aux normes industrielles pertinentes et à maintenir un fonctionnement stable à long terme de leurs équipements haute tension.

Notre système de test Hipot AC sans décharge partielle de 100 kV peut pleinement satisfaire toutes vos demandes de tests d'isolation haute tension et de surveillance des décharges partielles. N'hésitez pas à contacter notre équipe à tout moment pour des solutions personnalisées, des données techniques détaillées et des devis compétitifs.
