Testeur d'isolement analogique

Weshine® a inventé le testeur d'isolation analogique avec certificat CE, haute qualité et précision, inventé et produit selon les normes nationales, solution de test électrique complète disponible. Contactez-nous pour plus de détails sur le testeur d'isolation analogique de Weshine !

envoyer une demande

Description du produit

WeshineTesteur d'isolement analogiqueavec affichage d'arc numérique et analogique, conçu pour les tests de résistance d'isolement haute tension dans la maintenance et l'entretien des câbles, des machines d'installations tournantes, des transformateurs, des appareillages de commutation et des applications industrielles.

Les tests d'isolement CC sont effectués à 250 V, 500 V, 1000 V, 2500 V, 5000 V. La plage de mesure de la résistance d'isolement est de 100 kΩ à 1000 Gλ. Une décharge automatique pour les circuits capacitifs testés est fournie et la tension décroissante est affichée.

La borne de garde peut être utilisée pour minimiser les effets des fuites de surface et donc des mesures erronées lors de la réalisation de tests de résistance d'isolement.

Pour les objets de test capacitifs, l'instrument se décharge automatiquement à travers une résistance interne et indique une tension aux bornes dans la plage de 30 V à 600 V avec des tensions plus élevées indiquées par « Hi ». Cette fonction donnera une indication de tension décroissante après le test des charges réactives. Lorsque l'indicateur de tension disparaît, l'utilisateur peut déconnecter les cordons de test en toute sécurité.

Le VS-3121ATesteur d'isolement analogiqueest alimenté par huit piles 1,5 V IEC LR6 (AA). Les caractéristiques de sécurité de conception comprennent un indicateur d'avertissement de haute tension, un affichage de tension externe après le test IR, une décharge automatique des charges réactives et des cordons de test

APPLICATION

Les matériaux isolants électriques se détériorent avec le temps, entraînant des pannes et des factures de réparation coûteuses. Les testeurs de résistance d'isolement appliquent une tension continue régulée à travers l'isolation et mesurent le flux de courant à travers celle-ci en appliquant la loi d'Ohm pour calculer la résistance d'isolement. Le courant passe car aucun matériau d'isolation n'est parfait.

Les utilisations du testeur IR incluent :

■ Installation d'équipement

■ Maintenance de routine

■ Résolutions de problèmes

Les tests d'isolation avec une haute tension CC affectent la polarisation de l'isolation de sorte que des tests consécutifs sans décharge complète de l'unité testée donneront des résultats différents.

Il convient de veiller à toujours utiliser le même processus et la même technique de connexion et de test d'un isolateur pour pouvoir obtenir des résultats de tendance. Il est important d'enregistrer la température de l'isolation ainsi que les valeurs IR

CARACTÉRISTIQUES ET AVANTAGES

■ Testeur de résistance d'isolement compact et robuste

■ Facilité d'utilisation et sélection de la plage de tension

■ Voltmètre AC et DC (30 V - 600 V)

■ Minuterie de test IR réglable par l'utilisateur (par défaut 1 min), (max. 19 m 50 s)

■ Étui de transport souple pour instrument et câbles

■ Démarrage rapide et guide d'utilisation complet

■ Verrouillage des fiches isolées HT pour plus de sécurité

■ Les obturateurs sur les terminaux empêchent l'entrée accidentelle de saleté et d'autres objets

CARACTÉRISTIQUES

Gamme d'isolation	0.1 MI© à 2 T©
Tensions d'essai nominales	250 V, 500 V, 1000 V, 2500 V, 5000 V
Précision de la tension aux bornes
	tension d'essai
	â¥1000 V 0... 5% de la valeur nominale tension d'essai
Précision d'isolation	±5% ±3 chiffres
Courant de court-circuit	5mA ±0,5mA
Précision du voltmètre	± 2 % de lecture ± 3 chiffres
Source de courant	8 piles LR6/AA
Plage de température de fonctionnement et humidité
	- 20°C à 45°C
Humidité	80 % HR
Plage de température et humidité de stockage
	-20 °C à 60 °C
Protection de sécurité	Isolation Cat III 600 V
Noter	L'erreur de service avec les limites environnementales indiquées est deux fois l'erreur intrinsèque
CEM	Conforme à la CEI 61326-1:2013
Dimensions	177 mm x 226 mm x 100 mm
Lester	1,9 kg (inclure la batterie)

VS-3121

Le VS-3121Testeur d'isolement analogiquea été conçu pour les applications de test électriques et industrielles, où les tensions de fonctionnement dépassent 1000 V et des tensions de test d'isolation plus élevées sont requises.

Contrairement au VS-3121A, le VS-3121 offre des tensions à plage fixe de 50 V, 100 V, 250 V, 500 V, 1000 V et 2500 V.

L'équipement avec des tensions de fonctionnement supérieures à 1 kV nécessiteTesteur d'isolement analogiques à des tensions supérieures à 1 kV. Au cœur des tests haute tension, nos unités 5/10/15 kV offrent le plus haut niveau de test de qualité ainsi qu'une sécurité, une commodité et une portabilité optimales.

Pour une capacité complète de test d'isolation de tous les

VS-3127

Le VS-3127Testeur d'isolement analogiqueoffre la possibilité d'effectuer des mesures précises de résistance d'isolement jusqu'à une tension de test de 15 kV avec une résistance maximale de 30 TΩ. La précision de mesure de la résistance est de ± 5 % de 1 MΩ à 3 TΩ !

Pour les services publics et les entreprises de services, le VS-3127 est un testeur polyvalent avec sa flexibilité et sa capacité d'épreuve future. Le Weshine VS-3127 est conçu pour fonctionner partout où vous travaillez.

La tension nominale de sortie maximale atteint 7 vitesses (250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV).

Courant de court-circuit maximum 7mA

Test de résistance d'isolement (IR), test d'indice de polarisationï¼PI), test de rapport d'absorption diélectrique (DAR). Mode de test de rampe (RAMP), mode de test de résistance filtrée (FR). *Test de capacité (Cap.).

Fonction de surveillance de la tension, surveillant automatiquement la tension en direct de la mesure

POURQUOI TESTER À 15 KV ?

5 kV à 15 kV tripleront le courant de test - cela peut empêcher un courant de test négatif en présence de bruit élevé.

15 kV est spécifié pour les actifs de 35 000 V à 69 000 V selon NETA ATS 2007.

Les moteurs au-dessus de 34 500 V doivent être testés à 15 kV selon NETA ATS 2007.

CARACTÉRISTIQUES

Gamme d'isolation	0,1 MΩ à 30 TΩ
Tensions d'essai nominales	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Précision de la tension aux bornes
	ï¼5%ï½10%ï¼±10V
Précision d'isolation	1 MÎ© à 3 TÎ©, ±5% ±3 chiffres
	ï¼3 T©, ±20% ±3 chiffres
Courant de court-circuit	â¥7 mA ±0,5 mA
Mode de test de rampe	± 2 % de lecture ± 3 chiffres
Source de courant	Passez à la tension préréglée en testant avec une taille échelonnée de 10 % de la tension préréglée
Plage de température de fonctionnement et humidité
	- 20°C à 50°C
Humidité	80 % HR
Plage de température et humidité de stockage
	-25 °C à 65 °C
Test de tension	CA/CC : 0Vï½1000V, Précision : ± 5 % de lecture ± 3 V
Test de capacité	10nFï½25uF, Précision : ± 10 % de lecture ± 10 nF
Essai en cours	0.01nAï½7mA, Précision : ± 5 % de lecture ± 0,5 nA
Protection de sécurité	Isolation Cat III 600 V
Noter	L'erreur de service avec les limites environnementales indiquées est deux fois l'erreur intrinsèque
CEM	Conforme à la CEI 61326-1:2013
Dimensions	280 mm x 260 mm x 160 mm
Lester	4,9 kg (inclure la batterie)

Sélections

Weshine a 8 ans d'expérience spécifiquement pour traiter une gamme complète d'équipements électriques. À l'heure actuelle, Weshine a inventé diversTesteur d'isolement analogiquepour chaque étape comme indiqué sous forme :

INFORMATIONS DE COMMANDE POURTesteur d'isolement analogiqueS
Chat. Non.	Tension d'essai maximale	Plage de test maximale	IR/PI/DAR	RAMPE	FR	Casquette.
VS-3121	2,5 kV	100 Gy	√
VS-3121A	5,0 kV	20 T	√
VS-3125	5,0 kV	10 T	√	√	√
VS-3125A	5,0 kV	10 T	√	√	√	√

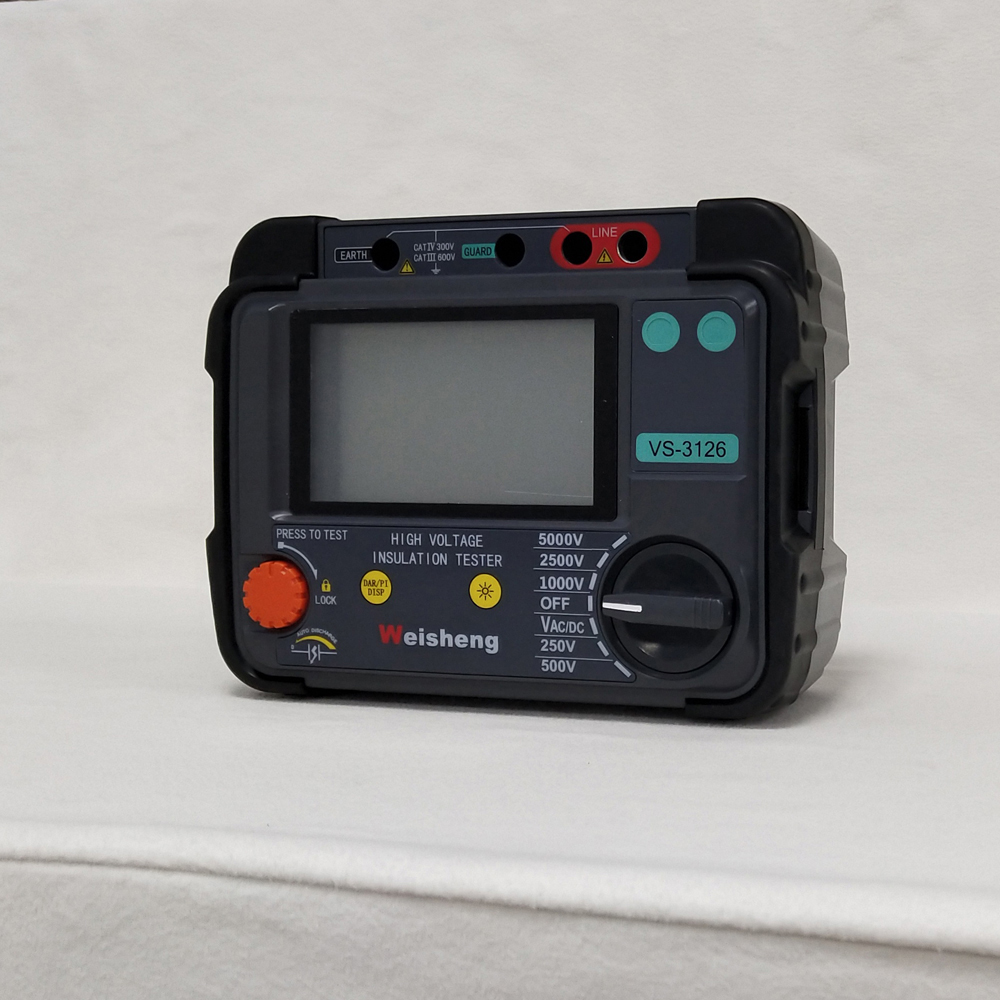

VS-3126	10,0 kV	20 T	√	√	√
VS-3126A	10,0 kV	20 T	√	√	√	√
VS-3127	15,0 kV	30 T	√	√	√	√

En fonction des problèmes de chaîne d'approvisionnement : veuillez contacter votre distributeur Weshine agréé préféré pour connaître les prix et les délais actuels.

Certificats de qualité

Nous croyons toujours que tout le succès de notre entreprise est directement lié à la qualité des produits que nous fournissons.Testeur d'isolement analogiquerépondre aux exigences de qualité les plus élevées spécifiées dans les directives ISO9001, ISO14000: 14001 et notre système de contrôle de qualité strict.
