Test de résistance d'enroulement du transformateur 1

Testeur de résistance d'enroulement de transformateur Weshine® pour le test de résistance d'enroulement du transformateur avec certificat CE, haute qualité et précision, inventé et produit selon les normes nationales, solution de test électrique complète disponible. Contactez-nous pour plus de détails sur le test de résistance DC de Weshine !

Présentation du produit

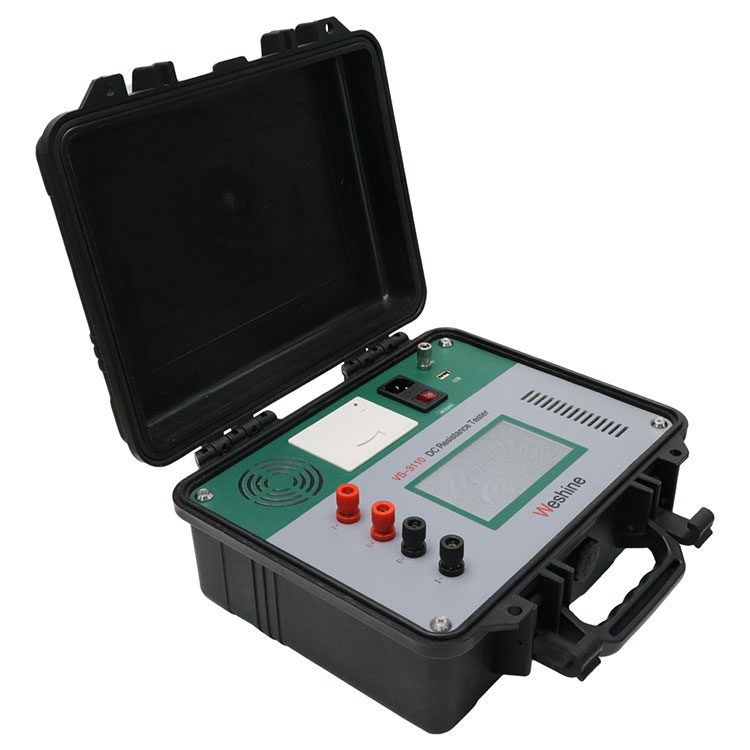

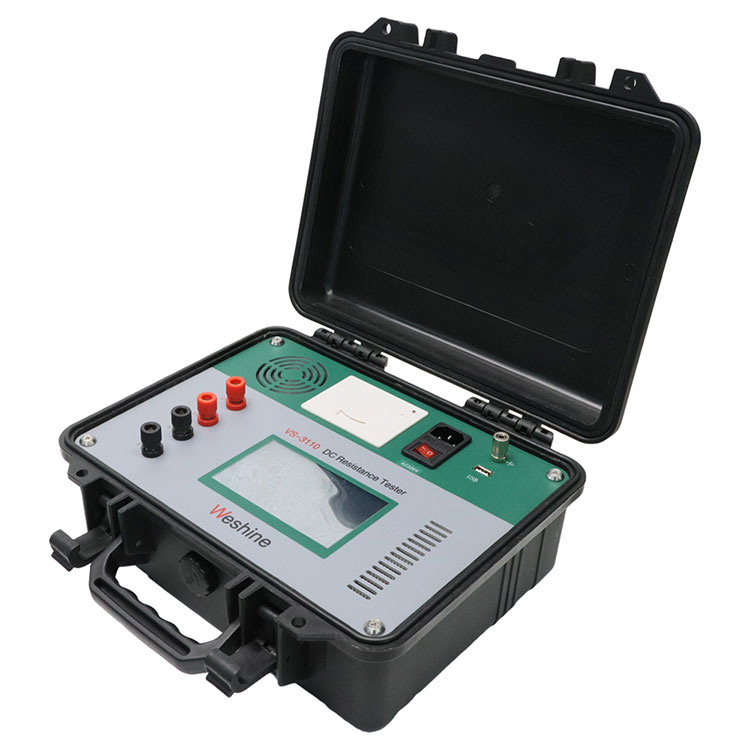

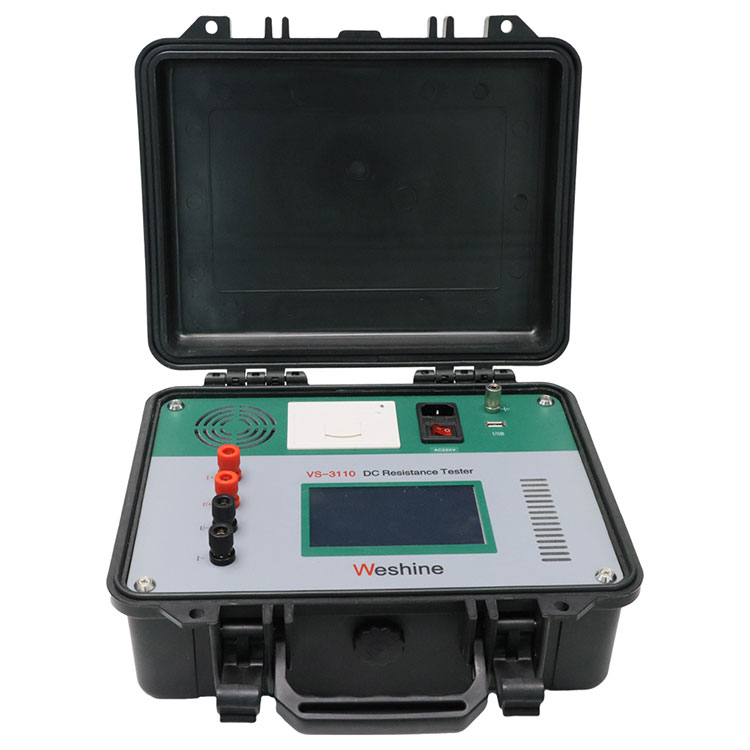

Testeur de résistance d'enroulement de transformateur pour le test de résistance d'enroulement du transformateur

La détérioration de la résistance d'isolement du transformateur est l'une des causes les plus courantes de défaillance d'un transformateur : un transformateur défaillant est un remplacement coûteux dans un système électrique avec un potentiel de temps d'arrêt prolongé. Si vous ne parvenez pas à entretenir votre transformateur avec des tests réguliers de résistance CC des enroulements d'isolation (tels que ceux qui peuvent être effectués par le testeur de résistance CC des enroulements de transformateur Weshine® (série VS-3110) de l'équipement de test de transformateur), il risque de tomber en panne avant d'atteindre son fonctionnement maximum. vie.

Le testeur de résistance de transformateur, également appelé testeur de résistance d'enroulement de transformateur, conçu pour le test de résistance d'enroulement du transformateur, est un instrument portable sur le terrain, fonctionnant en ligne, spécialement conçu pour mesurer en toute sécurité et avec précision la résistance de tous les types d'enroulements magnétiques. Testeur de résistance d'enroulement de transformateur pour le test de résistance d'enroulement du transformateur teste les transformateurs, les enroulements de moteur rotatifs, les réacteurs shunt et les mesures de faible résistance des connexions, des contacts et des circuits de commande.

L'entrée double potentiel peut mesurer la résistance de deux enroulements primaires, de deux enroulements secondaires ou d'un enroulement primaire et secondaire en même temps. Cette fonction de double lecture et double injection est un moyen efficace de terminer le test à temps.

Grâce à un test de résistance d'enroulement du transformateur d'une traversée de transformateur HT à une autre, les tests de résistance du transformateur peuvent révéler de nombreuses informations sur le transformateur. En plus de l'enroulement défectueux évident du transformateur (c'est-à-dire un enroulement ouvert ou une spire en court-circuit), des problèmes plus subtils peuvent être détectés. Le courant continu, en plus de circuler à travers l'enroulement, circule également à travers l'interrupteur de réglage du rapport à vide (DETC), l'interrupteur de réglage du rapport en charge (sur le changeur de prises en charge ou OLTC), ainsi que de nombreuses connexions soudées et mécaniques. . Par conséquent, l’intégrité de tous ces composants peut être vérifiée à l’aide d’instruments de test de résistance de transformateur. L'application d'un courant de test CC via les commutateurs OLTC en cours de transition (changements de prises) valide le bon fonctionnement avant coupure. Par expérience, on sait que le changeur de temps en charge présente le plus grand risque de mauvais fonctionnement car il fonctionne au sein d'un transformateur.

Testeur de résistance d'enroulement de transformateur Weshine® pour le test de résistance d'enroulement du paramètre du transformateur (spécification)

Application typique

Le but du testeur de résistance d'enroulement de transformateur Weshine® pour le test de résistance d'enroulement du transformateur est :

-Vérifier l'intégrité de l'enroulement du transformateur

-Vérifier l'intégrité du changeur de prises (le cas échéant)

-Vérifier les connexions internes

-Calculer la perte de conducteur causée par la résistance DC (p=I²R）

Les spécifications de chaque transformateur seront déterminées par des essais de type, des essais de routine, des essais spéciaux et d'autres essais.

Sélections

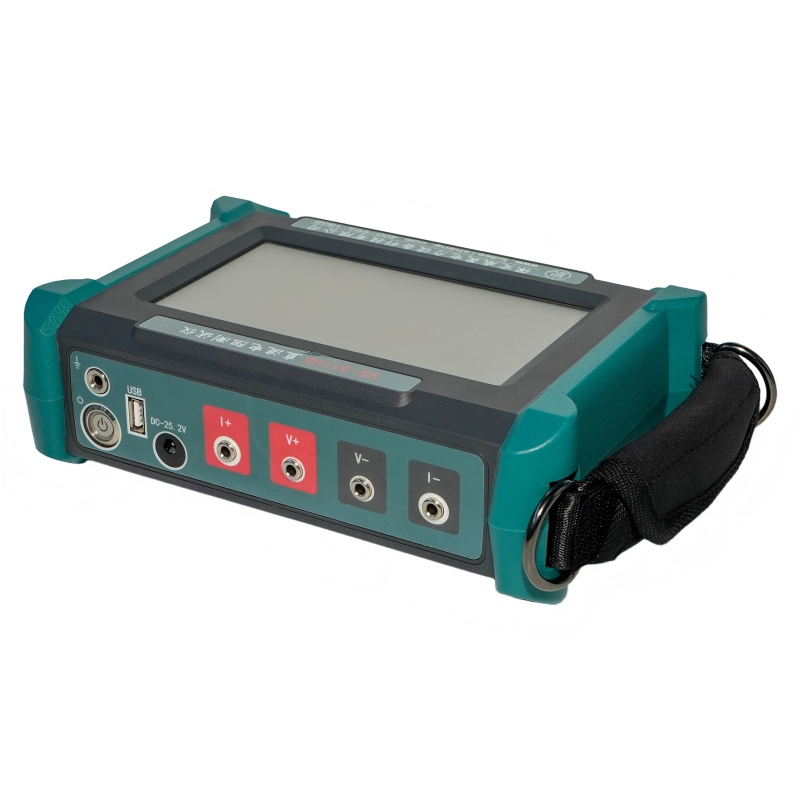

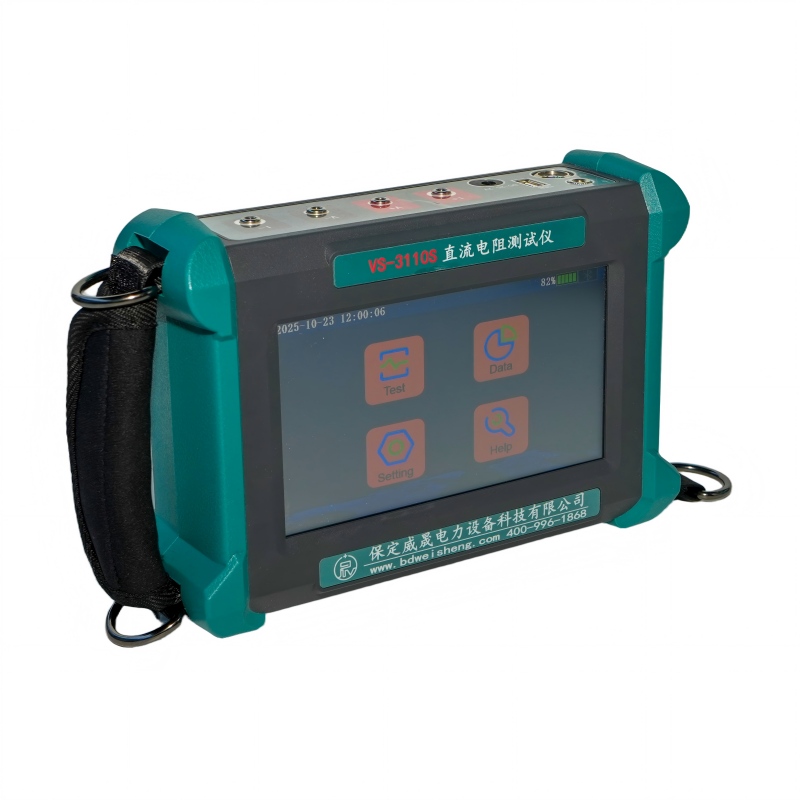

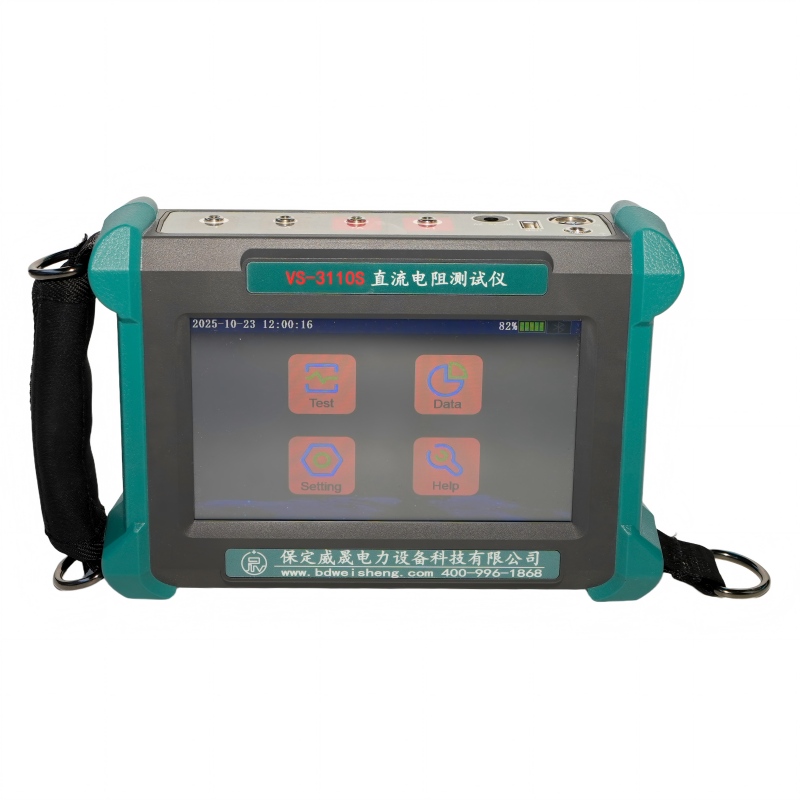

Weshine® a 8 ans d'expérience spécifiquement pour traiter une gamme complète d'équipements électriques. À l'heure actuelle, Weshine® a inventé divers testeurs de résistance CC pour transformateur, comme indiqué sous la forme :

En fonction des problèmes de chaîne d'approvisionnement : veuillez contacter votre distributeur Weshine® agréé préféré pour connaître les prix et les délais de livraison actuels.

Certificats de qualité

Weshine® croit toujours que tout le succès de notre entreprise est directement lié à la qualité des produits que nous fournissons. L'ensemble de test de résistance CC répond aux exigences de qualité les plus élevées spécifiées dans les directives ISO9001, ISO14000 : 14001 et notre système de contrôle de qualité strict.
