Test de résistance d'enroulement du transformateur

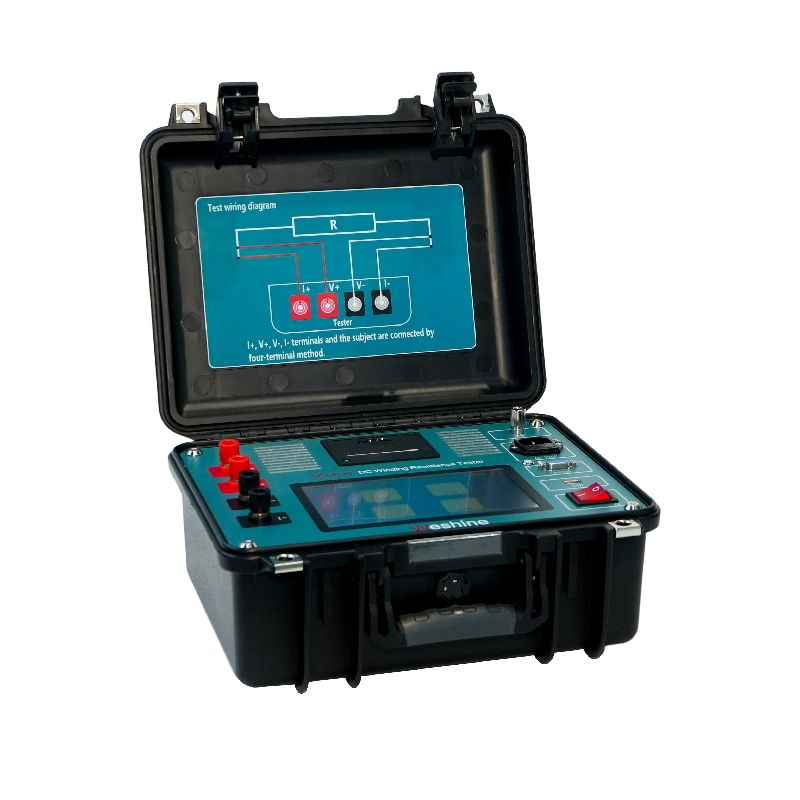

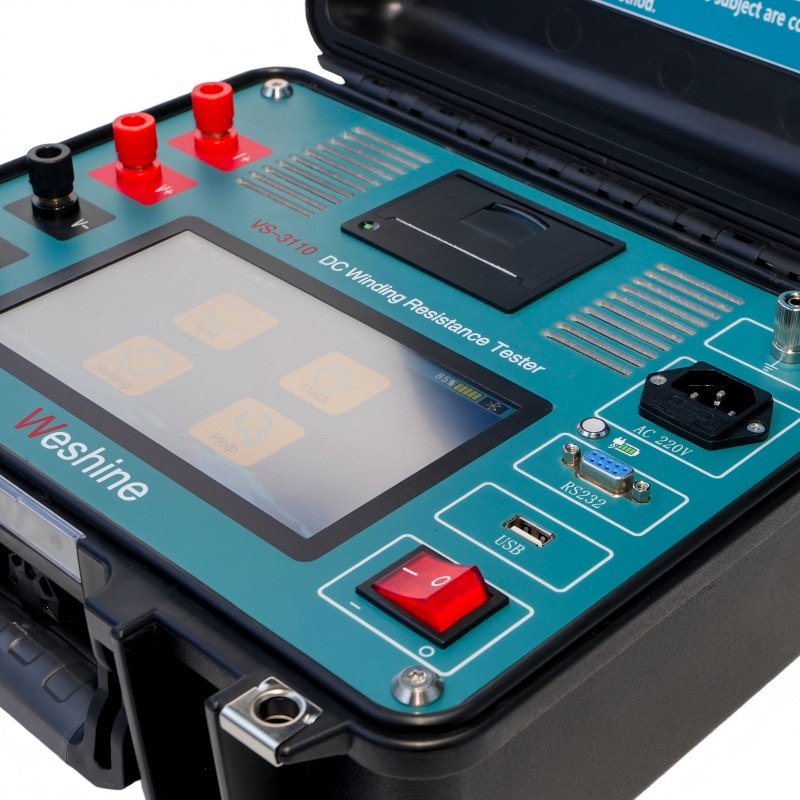

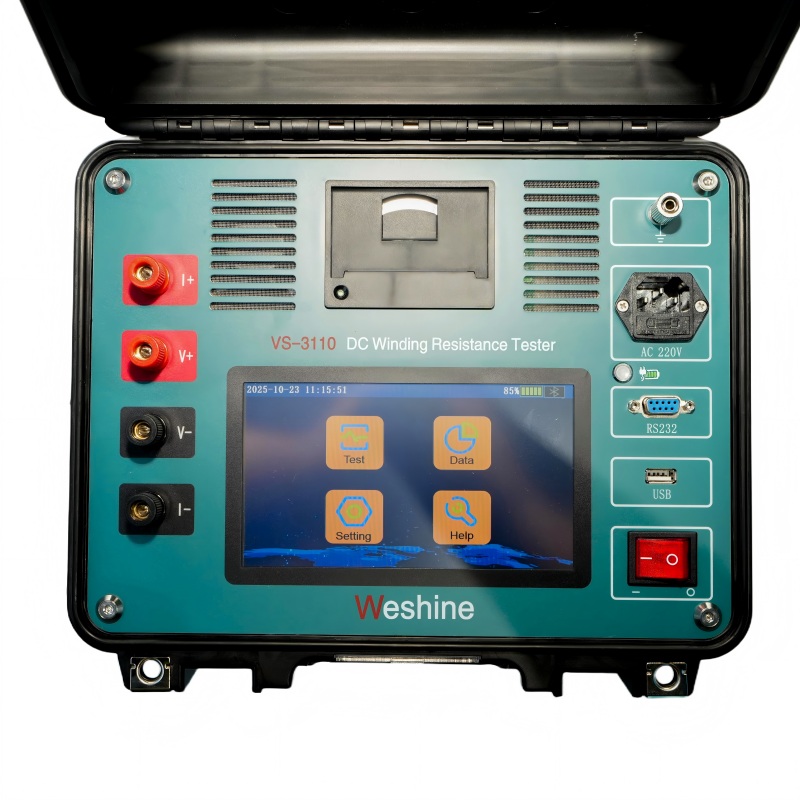

Weshine, un fabricant professionnel en Chine, fournit le testeur de résistance d'enroulement de transformateur VS-3110, un instrument de test électrique professionnel conçu pour des tests précis de résistance d'enroulement de transformateur. Également connu sous le nom de testeur de résistance CC de transformateur ou ohmmètre de transformateur, cet instrument est développé pour mesurer la résistance de divers enroulements magnétiques et connexions électriques à faible résistance.

Le test de résistance des enroulements du transformateur est une méthode de diagnostic importante utilisée pour vérifier l'état électrique des enroulements du transformateur, vérifier les connexions internes et évaluer l'intégrité des changeurs de prises. En mesurant avec précision les valeurs de résistance CC, les ingénieurs peuvent identifier les problèmes potentiels liés aux connexions des enroulements et à l'état des conducteurs lors de la fabrication, de l'installation, de la mise en service et de la maintenance du transformateur.

Pourquoi les tests de résistance des enroulements de transformateur sont-ils importants ?

Les tests de résistance des enroulements de transformateur sont l'un des tests électriques de routine les plus importants utilisés pour vérifier l'intégrité des enroulements, détecter les connexions desserrées, identifier les défauts du changeur de prises et évaluer l'état des conducteurs.

En comparant les valeurs de résistance entre les phases et les enregistrements de maintenance historiques, les ingénieurs peuvent identifier les anomalies avant qu'elles ne se transforment en pannes de transformateur.

Les problèmes typiques détectés incluent :

Connexions d'enroulement lâches

Changeurs de prises endommagés

Mauvais joints brasés

Tours d'enroulement court-circuités

Conducteurs vieillissants

Résistance de contact élevée

Principales fonctionnalités

1. Mesure précise de la résistance des enroulements du transformateur

Le VS-3110 est spécialement conçu pour la mesure précise de la résistance CC des enroulements de transformateur. Avec une plage de test de 200 μΩ à 50 kΩ et une précision de mesure de ±0,2 %, il fournit des données de résistance fiables pour l'inspection et la maintenance des transformateurs.

2. Sortie de courant de test 10 A

L'instrument fournit un courant de sortie maximum de 10 A, permettant une mesure de résistance stable pour les applications d'enroulement de transformateur.

Le courant de test approprié permet d'obtenir des valeurs de résistance précises et prend en charge des procédures de test efficaces pour différents types d'enroulements électriques.

3. Mesure d'entrée à double potentiel

La fonction d'entrée double potentiel permet au testeur de mesurer :

Deux enroulements primaires

Deux enroulements secondaires

Un enroulement primaire et un enroulement secondaire

Cette conception améliore l'efficacité des tests en permettant des fonctions de mesure simultanées.

4. Double lecture et double fonction d'injection

La fonction de double lecture et de double injection fournit une méthode de test pratique pour les ingénieurs qui doivent effectuer efficacement des mesures de résistance d'enroulement.

Il contribue à améliorer la productivité des tests sur le terrain tout en maintenant la précision des mesures.

Testeur de résistance de transformateur 10 A pour la résistance d'enroulement Test du transformateur

Le testeur de résistance de transformateur 10 A, également appelé testeur de résistance CC de transformateur ou ohmmètre de transformateur, conçu pour le bobinage test de résistance du transformateur, est un appareil portable sur site fonctionnant en ligne instrument spécialement conçu pour mesurer en toute sécurité et avec précision le résistance de tous types d’enroulements magnétiques. Il teste les transformateurs, en rotation enroulements de moteur, réacteurs shunt et mesures de faible résistance des connexions, contacts et circuits de commande.

L'entrée à double potentiel peut mesurer le résistance de deux enroulements primaires, de deux enroulements secondaires ou d'un primaire et un enroulement secondaire en même temps. Cette double lecture et double injection La fonction est un moyen efficace de terminer le test à temps.

Weshine®Test de résistance d'enroulement du transformateurParamètre (Spécification)

Application typique

Le but de Weshine®  Test de résistance d'enroulement du transformateurest:

-Vérifier l'intégrité de l'enroulement du transformateur

-Vérifier l'intégrité du changeur de prises (si n'importe lequel)

-Vérifier les connexions internes

-Calculer la perte de conducteur causée par DC résistance (p=I²R）

La spécification de chaque transformateur sera être déterminé par un essai de type, un essai de routine, un essai spécial et d'autres essais.

Sélections

Weshine a 8 ans d'expérience spécifiquement pour traiter une gamme complète d’équipements électriques. À l'heure actuelle, Weshine a a inventé divers testeurs de résistance de transformateur comme indiqué sous la forme :

Basé sur des problèmes de chaîne d'approvisionnement : s'il vous plaît contactez votre distributeur Weshine agréé préféré pour connaître les prix actuels et délais de livraison.

Certificats de qualité

Nous croyons toujours que tout le succès de notre entreprise est directement liée à la qualité des produits que nous fournissons. Enroulement le test de résistance du transformateur répond aux exigences de qualité les plus élevées spécifiées dans les directives ISO9001, ISO14000:14001 et notre système de contrôle de qualité strict.

Expédition

Pour plus d'informations sur Weshine Solutions de service, contactez notre représentant commercial en ligne 24h/24 et 7j/7 pour obtenir des devis de Weshine.
