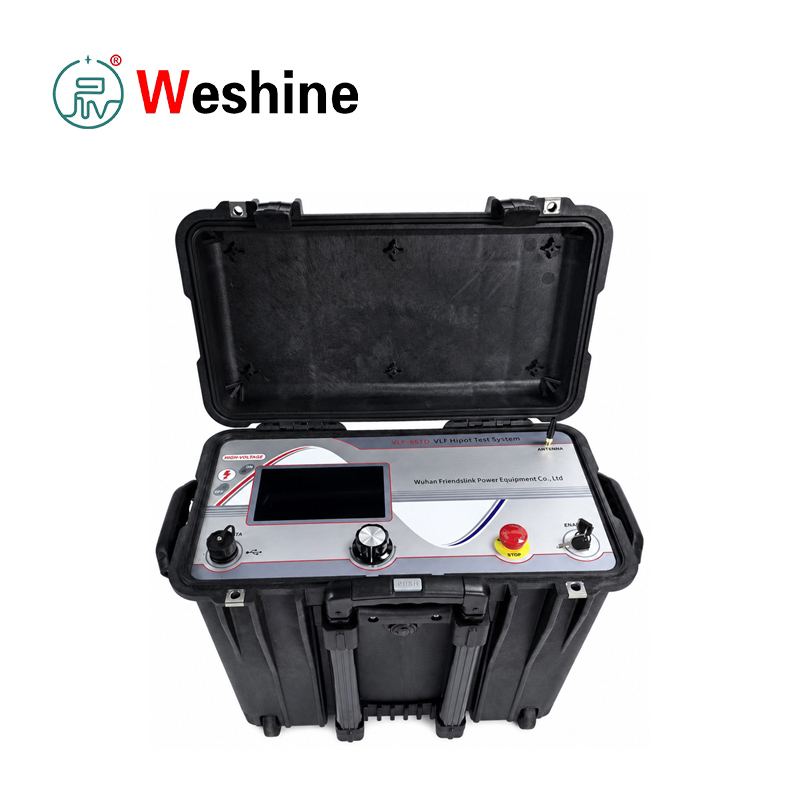

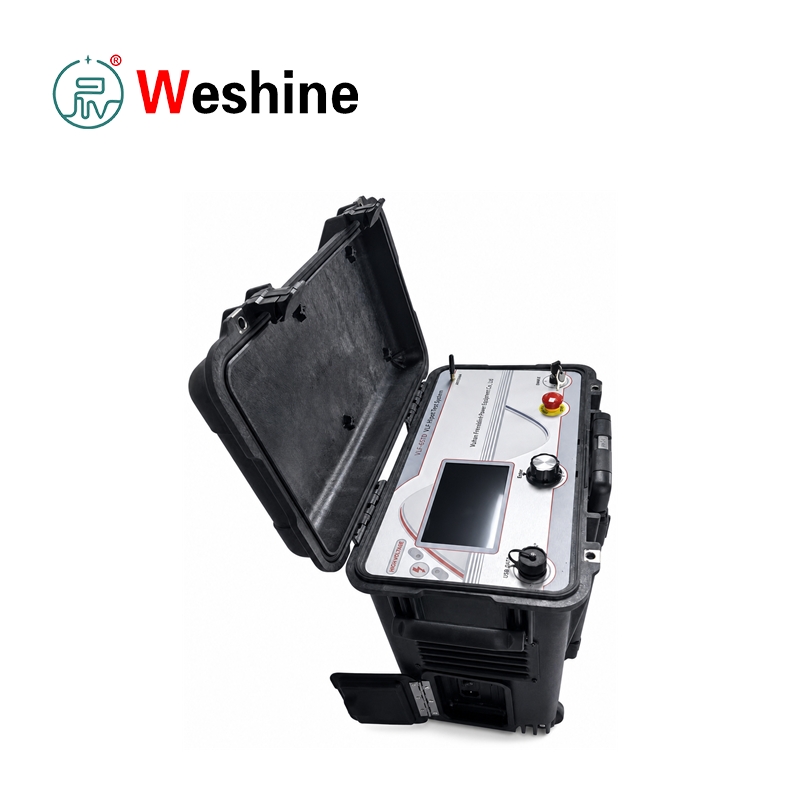

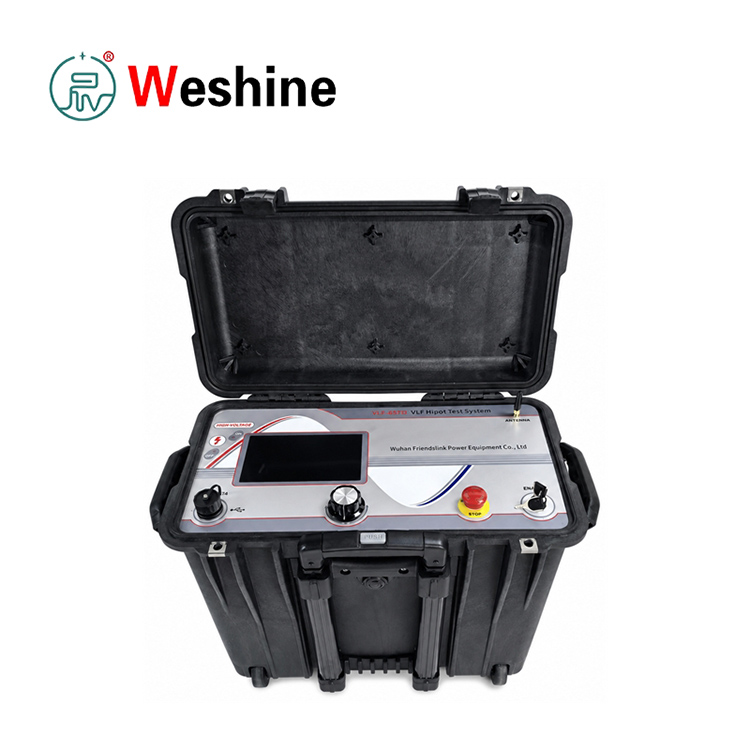

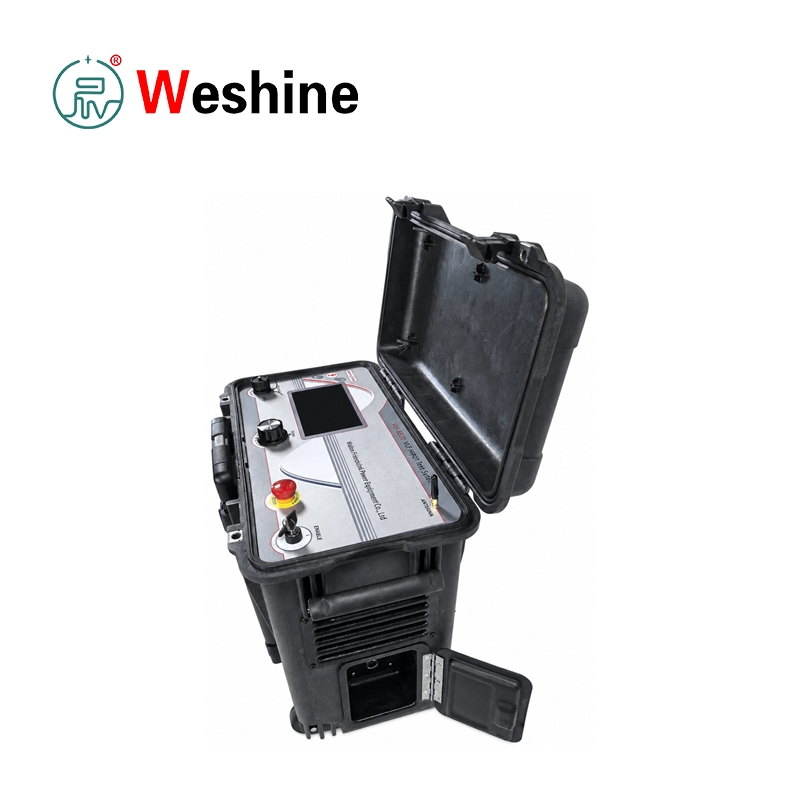

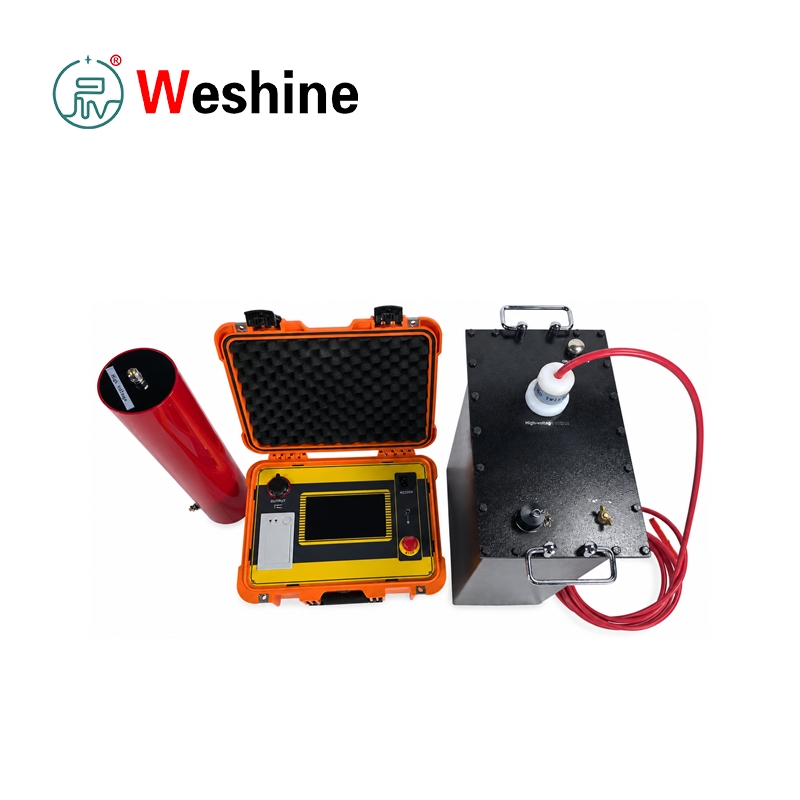

Système de test VLF Tan Delta

Le système de test VLF Tan Delta durable proposé par Weshine, un fabricant professionnel en Chine, est conçu pour le diagnostic d'isolation et les tests de résistance des câbles d'alimentation moyenne tension. Il intègre la tenue à la tension alternative VLF et la mesure des pertes diélectriques dans une unité compacte. L'équipement est conforme aux normes CENELEC HD 620 S1:1996 et HD 621 S1:1996, applicables aux câbles PE, XLPE et isolés en papier.

Lors de l'entretien de routine des câbles, les défauts d'isolation invisibles, notamment le vieillissement de l'arbre à eau, la contamination, les dommages mécaniques et la détérioration partielle, ne peuvent pas être détectés par une simple inspection visuelle. Le test d'onde sinusoïdale VLF de 0,1 Hz applique une contrainte CA à l'isolation des câbles tout en nécessitant une capacité de puissance bien inférieure à celle des équipements de test traditionnels à 50 Hz, ce qui facilite grandement les tests sur le terrain des longs câbles moyenne tension.

Ce système de test VLF Tan Delta fournit une sortie d'onde sinusoïdale VLF pour les tests de résistance et la mesure directe du tan delta. La lecture Tan delta reflète le facteur de perte diélectrique de l’isolation du câble, qui évalue les degrés de vieillissement et de détérioration. L'unité exécute automatiquement des tests de perte sous plusieurs niveaux de tension selon une procédure fixe : 0,5 cycles U0, cycles U0 et 1,5 cycles U0. Une fois tous les tours terminés, les données de test sont enregistrées et le câble est complètement déchargé.

Deux configurations standards sont disponibles : modèles 34 kV et 45 kV crête. L'unité de 34 kV génère une onde sinusoïdale jusqu'à 24 kV RMS (crête de 34 kV) ; l'unité 45 kV atteint 31,8 kV RMS (45 kV crête). Une sortie de tension CC est également intégrée, allant de ±1 à 34 kV pour la version 34 kV et de ±1 à 45 kV pour la version 45 kV. Les modes de test d'onde rectangulaire et CC sont également pris en charge.

Pour l'entretien de la gaine des câbles, la machine de test prend en charge l'inspection de la gaine et la localisation des défauts avec une sortie maximale de 10 kV. La mesure du courant de fuite en mode DC permet d'évaluer la qualité globale de l'isolation des câbles. La détection de panne intégrée coupe instantanément la haute tension en cas de contournement ou de panne de câble, offrant ainsi une protection complète.

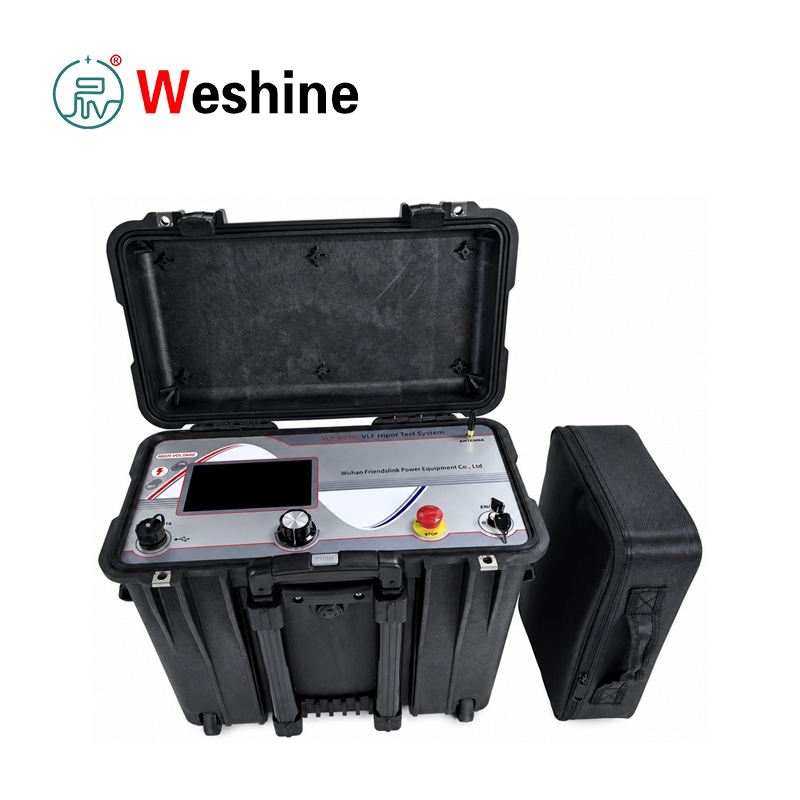

L'ensemble complet comprend un hôte de test principal, un câble haute tension, un fil de terre, un cordon d'alimentation, une clé USB et un sac d'accessoires. Le port USB 2.0 permet l'exportation de données et la mise à niveau du micrologiciel. Tous les journaux de tests sont stockés localement et peuvent être exportés vers USB pour générer des rapports sur PC. Le logiciel de correspondance prend en charge l'ouverture simultanée des fichiers de données de phase A/B/C et génère des rapports détaillés avec des chiffres de test et des courbes de perte diélectrique.

La sécurité est la priorité absolue. Une haute tension sera générée pendant le fonctionnement, de sorte que seuls des techniciens professionnellement formés sont autorisés à opérer. Les opérateurs doivent suivre strictement cinq règles de sécurité fondamentales : couper l'alimentation, verrouiller la remise sous tension, vérifier l'absence de tension, la mise à la terre et les courts-circuits, isoler les composants sous tension adjacents. Les tests haute tension nécessitent au moins deux personnes sur place pour la supervision.

Guide produit

Le testeur de câbles intégré fonctionne en appliquant une tension sinusoïdale contrôlable de 0,1 Hz sur les câbles testés. Par rapport aux tests AC 50 Hz conventionnels, la technologie ultra-basse fréquence réduit considérablement la demande de courant pour les charges de câbles capacitives, permettant ainsi une inspection portable sur le terrain des câbles moyenne tension.

Avant de connecter le câble, suivez strictement les cinq règles de sécurité haute tension. Assurez-vous que le câble de test est hors tension, isolé, dont la tension est vérifiée, mise à la terre et court-circuitée. Toutes les pièces sous tension à proximité doivent être couvertes ou séparées. Seuls les opérateurs formés peuvent faire fonctionner l’équipement en présence d’au moins un superviseur.

Connectez les accessoires dans un ordre fixe : reliez d'abord le câble de terre à la borne de mise à la terre de l'hôte, puis connectez-le à la terre de protection de la station ; fixez le câble haute tension au port de sortie haute tension ; connectez le conducteur interne du câble haute tension à la phase ou à la gaine du câble via des raccords adaptés ; fixez le blindage du câble haute tension à une barre de mise à la terre à proximité ; branchez enfin le cordon d'alimentation.

Pour les tests de tenue VLF, sélectionnez la forme d'onde, la tension nominale, la fréquence et la durée du test. La tension de crête en temps réel, le courant, la forme d'onde de sortie, la fréquence définie et les valeurs RMS sont affichés à l'écran. La minuterie démarre automatiquement une fois que la tension atteint la valeur prédéfinie.

Pour le diagnostic tan delta, activez la fonction de perte diélectrique et saisissez la tension de phase nominale U0 du câble. La machine lancera des cycles de test automatiques et chaque mesure complète prend environ 3 minutes 30 secondes. Il enregistre la capacité du câble, la résistance, la perte diélectrique moyenne et les valeurs de perte en temps réel inférieures à 0,5 U0, 1,0 U0 et 1,5 U0.

Une fois le test terminé, les données sont automatiquement enregistrées et le câble se décharge complètement. Les utilisateurs peuvent parcourir les enregistrements historiques, exporter un ou plusieurs journaux vers USB 2.0 et générer des rapports imprimables via le logiciel de prise en charge. L'outil affiche des courbes de perte et des données indépendantes pour trois phases du câble.

Lors de l'exécution de tests de gaine ou de localisation de défauts, vérifiez que la gaine du câble n'est pas mise à la terre aux deux extrémités, sans mise à la terre indirecte via les joints ou les fixations. La puissance maximale pour l'inspection de la gaine et la recherche de défauts est de 10 kV.

Caractéristiques

1. Prend en charge les tests de résistance AC à onde sinusoïdale VLF

2. Fonction de mesure de delta de bronzage de perte diélectrique tout-en-un

3.Deux options de tension de crête : 34 kV et 45 kV

4. Sortie d'onde sinusoïdale : maximum 24 kV RMS ou 31,8 kV RMS

5. Sortie de tension CC intégrée pour des tests d'isolation supplémentaires

6. Mode de test de tension d'onde rectangulaire disponible

7. Fonction de mesure du courant de fuite en mode DC

8. Sortie maximale de 10 kV pour le test de gaine et la localisation des défauts de gaine

9. Séquences de test de perte diélectrique automatique à 0,5 U0, U0 et 1,5 U0

10. Affichage de la tension et du courant de crête en temps réel pendant le fonctionnement

11. Visualisation de la forme d'onde de sortie en temps réel à l'écran

12. Coupure automatique haute tension en cas de panne de tension

13．Stockage interne local pour tous les journaux de test

14.Test de l'exportation des données via l'interface USB 2.0

15. Logiciel de support pour la sortie de rapport de test personnalisé

16. Fonction de mise à niveau du micrologiciel via une clé USB

17.Interface multilingue (anglais et chinois simplifié)

18. Équipé d'un bouton d'arrêt d'urgence et d'un verrouillage de sortie haute tension

19. Conception de protection contre les tensions inverses

20. Conception d'un étui de protection portable pour les tests de câbles sur le terrain en extérieur

Scénarios d'application

Services publics d’électricité

Les exploitants de réseau adoptent l'unité de test pour la mise en service des câbles moyenne tension, la maintenance régulière, le diagnostic tan delta, l'inspection de la gaine et l'évaluation de l'isolation des réseaux de distribution et des sous-stations.

Fabricants de transformateurs

Les usines de transformateurs et d'équipements électriques utilisent le testeur pour les tests d'isolation des câbles et des composants nécessitant une mesure de tension VLF et de perte diélectrique.

Centrales électriques

Les centrales électriques s'appuient sur l'équipement pour l'inspection des câbles des stations, la maintenance des câbles des générateurs auxiliaires, les tests de gaine et le diagnostic de l'isolation lors des arrêts de maintenance.

Chemins de fer

Les réseaux d'alimentation électrique ferroviaires posent des câbles moyenne tension dans les sous-stations de traction et les lignes de transmission. La machine prend en charge les tests de tenue des câbles et l'analyse du delta de bronzage pendant les fenêtres de maintenance.

Installations industrielles

Les ateliers miniers, pétrochimiques, sidérurgiques et manufacturiers l'utilisent pour les tests de réception de nouveaux câbles, la maintenance périodique et l'investigation des défauts de gaine.

Universités

Les collèges et les instituts de recherche utilisent le dispositif de test pour enseigner les théories de test des câbles VLF, le calcul des pertes diélectriques, l'analyse du vieillissement de l'isolation et les normes de fonctionnement de sécurité haute tension.

Laboratoires d'essais

Les laboratoires professionnels de haute tension et de câbles adoptent ce système de test VLF Tan Delta pour effectuer des tests de tenue VLF, des mesures Tan Delta, une inspection de la gaine et des services de diagnostic de câbles tiers.

Entretien des câbles

Les équipes de services de câbles utilisent l'équipement pour l'inspection des câbles à isolation XLPE, PE et papier, le diagnostic du vieillissement de l'arbre à eau, la localisation des défauts de gaine et la rédaction de rapports de test.

Éléments de test applicables

1. Test de tenue du câble à onde sinusoïdale VLF

2. Test de perte diélectrique tan delta du câble moyenne tension

3. Diagnostic de vieillissement de l'isolation des câbles XLPE

4. Inspection de la tension de tenue du câble PE

5. Tests de performances des câbles isolés en papier

6.Évaluation de la détérioration des arbres à câbles

7. Test de gaine de câble jusqu'à 10 kV

8. Localisation des défauts de gaine de câble

9. Test de tenue à la tension CC

10.Test de tension d'onde rectangulaire

11. Mesure du courant de fuite en mode DC

12. Nouveaux tests d'acceptation de transfert de câble

13. Tests de maintenance préventive de routine des câbles

14. Génération de rapport de test intégré en trois phases

15.Stockage local des journaux et exportation de données USB

Cas client

Domaine industriel :Service de maintenance de câbles moyenne tension

Problème de projet

Une équipe de maintenance du réseau électrique avait besoin d'évaluer plusieurs alimentations de câbles XLPE vieillies. De simples tests de tenue ne pouvaient vérifier que la résistance aux claquages, tandis que l'équipe avait également besoin de données sur les pertes diélectriques pour évaluer le vieillissement de l'isolation et identifier les câbles présentant des défauts potentiels de l'arbre à eau.

Flux d’opération de test

Les techniciens ont isolé le câble cible, suivi cinq spécifications de sécurité, mis l'ensemble à la terre, connecté le câble haute tension et le fil de blindage comme indiqué, puis ont mis l'unité de test sous tension. Ils ont sélectionné le mode de test tan delta, rempli la tension de phase nominale U0 du câble, libéré l'arrêt d'urgence et le verrouillage haute tension, puis lancé les tests automatiques. L'unité a mesuré la perte diélectrique inférieure à 0,5 U0, U0 et 1,5 U0, stocké les données et déchargé le câble une fois terminé.

Résultat du test

Le personnel a vérifié les enregistrements historiques et exporté toutes les données sur une clé USB. Le logiciel de correspondance a généré des rapports de comparaison de phase avec des valeurs de perte diélectrique et des courbes de tendance. Les câbles présentant des indicateurs de perte normaux sont restés en service, tandis que ceux gravement détériorés ont été programmés pour une surveillance de suivi.

Avantages des applications

L’équipe a réalisé l’inspection de la tension de tenue et le diagnostic du vieillissement avec un seul appareil portable. Les cycles de test automatiques, l'exportation USB et la génération de rapports améliorent considérablement la traçabilité des données et réduisent la charge de travail administrative manuelle.

FAQ

Q : Quelles fonctions cet équipement de test réalise-t-il ?

R : Il effectue les tests de résistance VLF des câbles moyenne tension, la mesure de la perte diélectrique tan delta, l'inspection de la gaine, la localisation des défauts de gaine, les tests de résistance CC, les tests d'ondes rectangulaires et la détection du courant de fuite.

Q : Quelle est la différence entre le test de résistance VLF et le test tan delta ?

R : Le test de tenue VLF vérifie si l’isolation du câble peut supporter la tension alternative spécifiée ; Le test tan delta mesure le facteur de perte diélectrique pour juger du vieillissement de l'isolation et du degré de détérioration.

Q : Quelles configurations de tension sont facultatives ?

R : Deux modèles : 34 kV crête et 45 kV crête. Le modèle 34 kV produit une onde sinusoïdale jusqu'à 24 kV RMS / 34 kV crête ; le modèle 45 kV atteint 31,8 kV RMS / 45 kV crête.

Q : À quelle fréquence le delta du bronzage est-il mesuré ?

R : La mesure du delta de bronzage est effectuée sous une fréquence ultra-basse de 0,1 Hz.

Q : Quelle plage de capacité de câble prend en charge les tests tan delta ?

A : modèle 34 kV : 1 nF ~ 8 μF ; Modèle 45 kV : 1 nF ~ 5 μF.

Q : L'équipement peut-il exporter des enregistrements de tests ?

R : Oui. Les journaux de tests sont stockés en interne et exportables via USB 2.0. Les fichiers exportés peuvent être ouverts avec un logiciel dédié pour générer des rapports de tests formels.

Q : Est-il compatible avec la localisation des défauts de gaine ?

R : Oui, la machine de test prend en charge l’inspection de la gaine et la localisation des défauts avec une sortie maximale de 10 kV.

Q : Principales notes de sécurité pendant le fonctionnement ?

R : Seuls des professionnels qualifiés peuvent faire fonctionner l'unité. Le câble de test doit être hors tension, mis à la terre et entièrement isolé avant le câblage. Les tests haute tension nécessitent une supervision sur site, et l'arrêt d'urgence et le verrouillage haute tension doivent être utilisés correctement.
