Générateur haute tension ultra basse fréquence

En tant que fabricant professionnel en Chine, Weishine souhaite vous fournir un générateur haute tension à ultra basse fréquence de haute qualité, conçu pour les tests de résistance au courant alternatif de l'isolation électrique là où les équipements de test à fréquence industrielle conventionnels nécessiteraient une capacité excessive. Dans les tests préventifs d'isolation, les tests de tenue à haute tension sont l'une des méthodes les plus importantes pour vérifier si l'isolation de l'équipement peut résister en toute sécurité à la tension d'essai spécifiée. Pour les objets de test de grande capacité tels que les câbles d'alimentation XLPE, les condensateurs de puissance, les grands générateurs et les moteurs, les tests de tenue à 50 Hz CA nécessitent souvent un grand transformateur de test ou un ensemble de test de résonance. Un système de test ultra-basse fréquence de 0,1 Hz réduit la capacité de puissance de test requise et rend les tests sur le terrain plus pratiques. La conception compacte et portable réduit le coût global d'approvisionnement pour les équipes d'ingénierie sur le terrain.

L'unité de test génère une haute tension alternative ultra-basse fréquence contrôlée. Les fréquences de sortie disponibles sont 0,1 Hz, 0,05 Hz, 0,02 Hz et 0,01 Hz. La fréquence plus basse permet à l'instrument de tester des charges capacitives plus importantes tout en gardant la taille de l'équipement de test et la demande de puissance gérables. Selon le manuel, le système est particulièrement adapté aux équipements électriques de grande capacité équivalente, notamment les câbles d'alimentation, les condensateurs, les générateurs de moyenne et grande taille et les moteurs.

Composants du produit

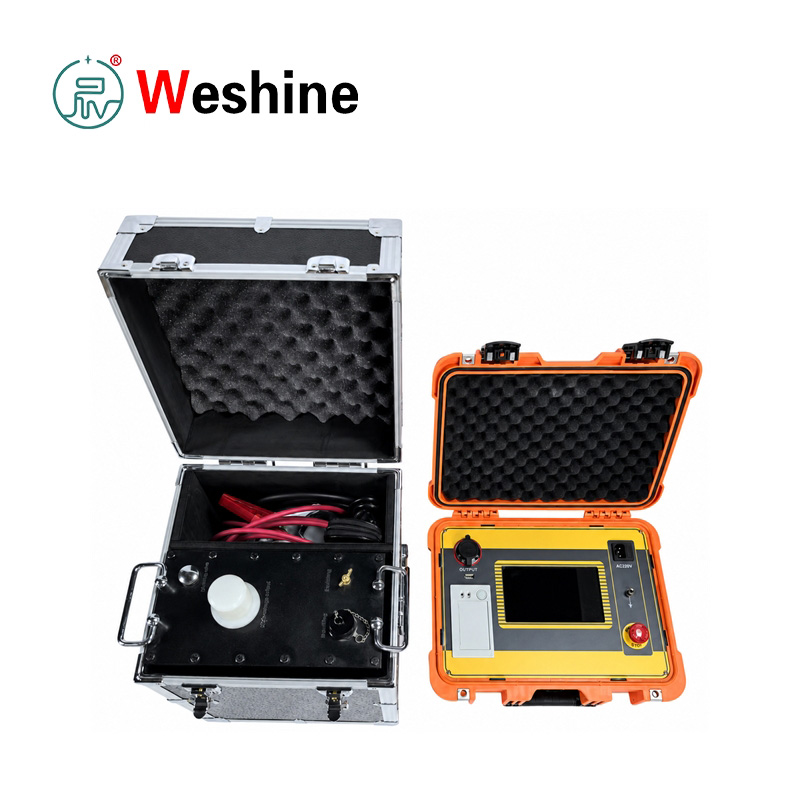

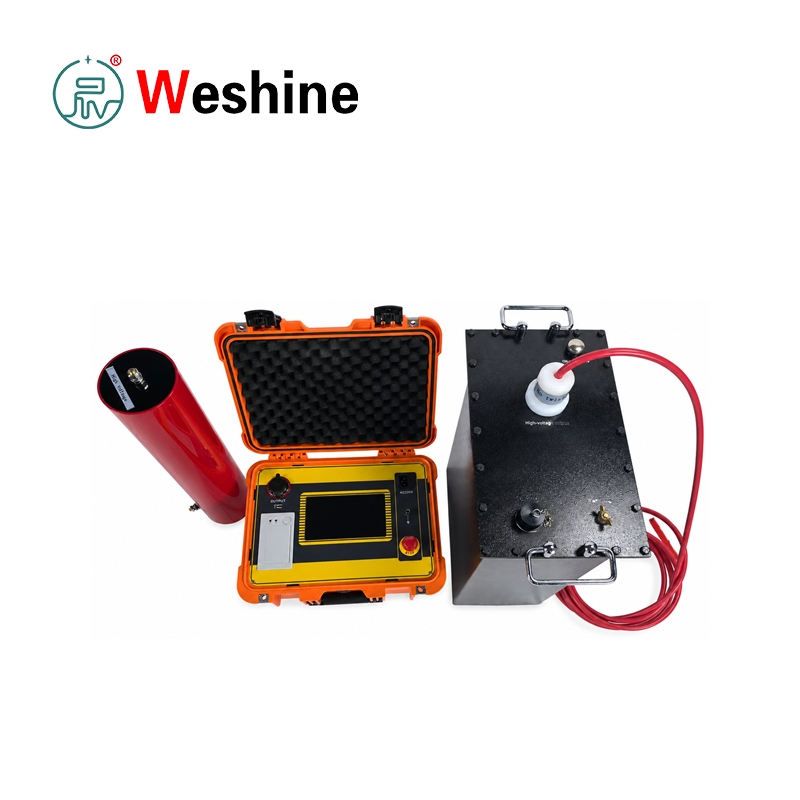

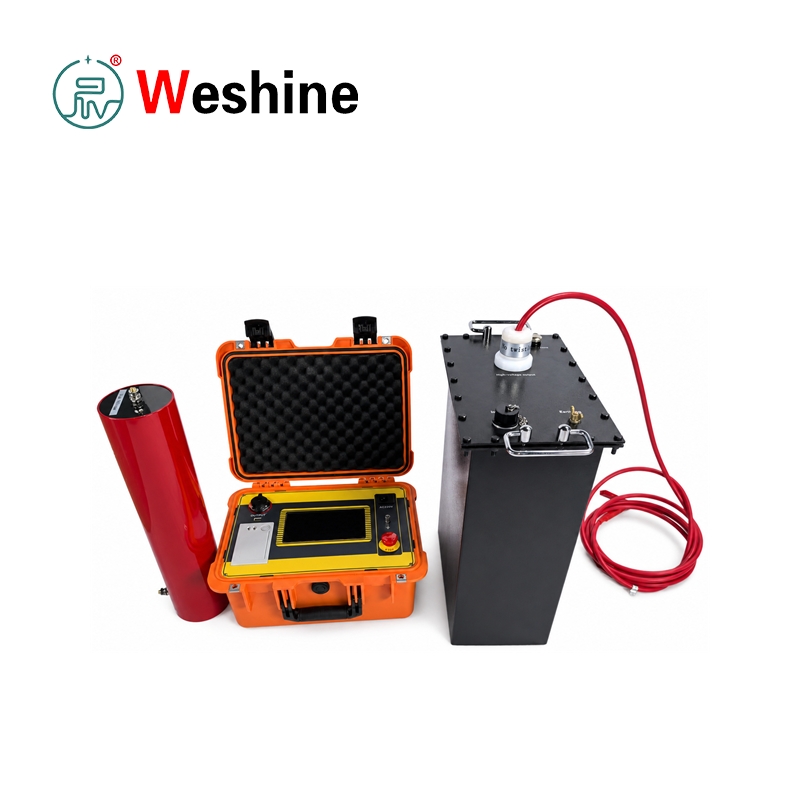

Le système se compose de deux parties principales : un contrôleur et un booster haute tension.

Le contrôleur comprend un écran tactile capacitif de 7 pouces, un interrupteur d'alimentation, une entrée AC 220 V, une borne de mise à la terre, un port de communication USB, une imprimante et un bouton d'arrêt d'urgence.

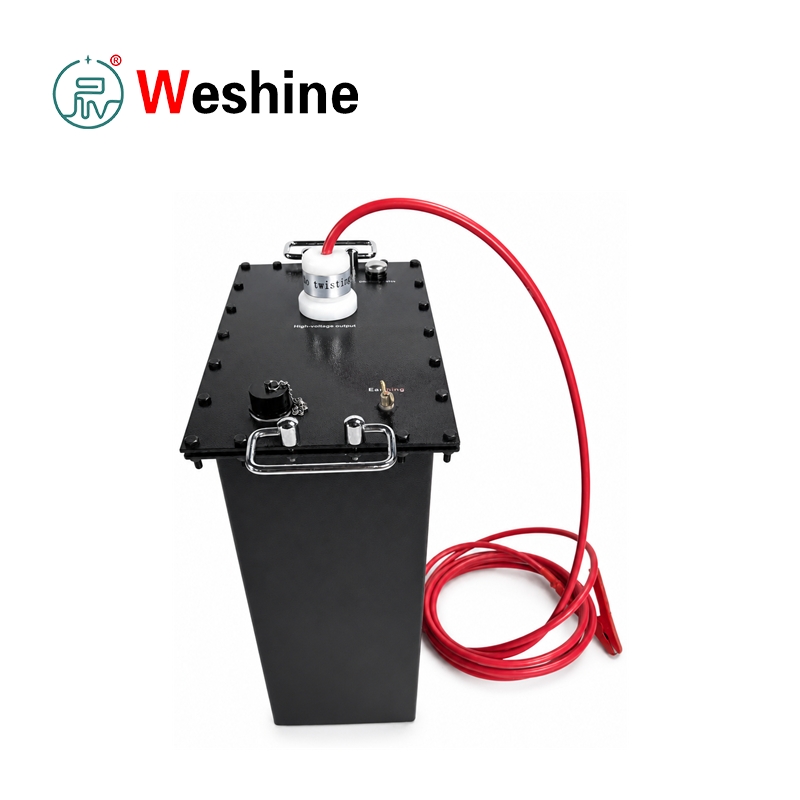

Le booster produit la sortie haute tension et est connecté au contrôleur via le câble de commande basse tension fourni. La sortie haute tension est connectée à l'objet à tester à l'aide du câble haute tension et des accessoires de mise à la terre fournis.

Le fonctionnement est automatisé

Après le câblage, l'utilisateur définit la fréquence de sortie, la durée du test, la tension de test, la limite de surintensité côté haute tension et la limite de surtension sur l'écran tactile. Lorsque le test démarre, l'instrument effectue une autovérification de la charge, une augmentation automatique de la tension, une sortie à amplitude constante, une synchronisation, un arrêt normal et une décharge automatique. L'instrument peut s'arrêter par minuterie ou par arrêt manuel. Il fournit également une protection contre les arrêts anormaux grâce à une protection contre les surtensions et les surintensités.

Ce générateur haute tension ultra basse fréquence adopte un contrôle de rétroaction négative en boucle fermée haute tension et basse tension. Le manuel indique que la sortie ne produit pas d'effet d'augmentation capacitive. Plusieurs fonctions de protection incluent une protection contre les surtensions, une protection contre les surintensités côté haute tension et une protection contre les surintensités côté basse tension, avec un temps d'action de protection ne dépassant pas 10 ms. Le contrôleur et le générateur haute tension sont connectés via une commande basse tension, et une commande optique est utilisée pour un fonctionnement plus sûr. Conception matérielle durable, longue durée de vie pour une utilisation de projet à long terme et des tests répétés.

Les résultats des tests peuvent être imprimés directement sous forme de rapport de test. Les données historiques sont enregistrées automatiquement après un arrêt normal de la minuterie, un arrêt manuel, un arrêt de protection contre les surtensions ou un arrêt de protection contre les surintensités. L'instrument peut stocker jusqu'à 64 enregistrements de mesures ; les enregistrements plus anciens sont automatiquement supprimés lorsque la limite de stockage est dépassée. Le système prend également en charge le réglage de la date et de l'heure, la commutation d'interface en chinois et en anglais, le stockage automatique, l'impression automatique et la communication USB avec le logiciel de gestion supérieur.

L'équipement de test est conforme à la norme DL/T 849.4-2004, Conditions techniques générales pour les générateurs haute tension ultra-basse fréquence. Le manuel fait également référence à la méthode de test VLF 0,1 Hz pour les câbles d'alimentation isolés XLPE de 35 kV et moins. En utilisation sur le terrain, la capacité de l'objet à tester ne doit pas dépasser la charge capacitive nominale de la configuration de l'instrument sélectionnée. Si la capacité de l'objet à tester est inférieure à 0,05 μF, un condensateur auxiliaire de 0,05 μF peut être connecté en parallèle pour prendre en charge la sortie normale.

Paramètre du produit

Guide produit

Principe de fonctionnement du dispositif de test VLF

L'appareil de test VLF portable fonctionne en remplaçant un test de tenue à fréquence industrielle de 50 Hz par un test CA ultra-basse fréquence.

Pour les objets de test capacitifs, le courant est proportionnel à la fréquence, à la capacité et à la tension. En réduisant la fréquence à 0,1 Hz ou moins, la capacité de puissance de test requise est considérablement réduite tout en conservant l'objectif pratique des tests de tenue d'isolation CA.

Connexion de l'équipement avant le test

Avant de tester, connectez :

selon le schéma de câblage dans le manuel.

La borne de mise à la terre doit être connectée à la terre. L'entrée CA est connectée à une source d'alimentation de 220 V, 50 Hz.

Si un générateur portable est utilisé, la tension et la fréquence de sortie du générateur doivent être stables.

Paramétrage et préparation des tests

Allumez le contrôleur et entrez dans l’écran de réglage des paramètres.

Définissez les paramètres suivants :

Les fréquences disponibles incluent :

La durée du test peut être réglée entre 0 et 99 minutes.

Les valeurs de tension et de courant affichées par l'instrument sont des valeurs maximales.

Processus de test automatique

Après avoir appuyé sur Start, l'instrument effectue une auto-vérification.

Le processus de test comprend :

1. Chargement de l'auto-vérification
2. Augmentation automatique de la tension
3. Sortie à amplitude constante
4. Résiste au timing
5. Arrêt et décharge automatique

Si aucune charge n'est détectée, le contrôleur affiche un avertissement d'absence de charge.

Après avoir atteint la tension réglée, l'instrument maintient une sortie d'amplitude constante et démarre le processus de synchronisation de tenue.

Lorsque le temps défini est atteint, le système arrête la sortie haute tension et décharge automatiquement l'objet à tester.

Modes d'arrêt et gestion des données

L'instrument prend en charge :

Arrêt normal

Arrêt anormal

Dans chaque mode d'arrêt, les données de test sont stockées sous forme de données historiques.

Les utilisateurs peuvent :

Guide de test des câbles

Pour tester les câbles :

1. Débranchez tous les équipements électriques connectés au câble avant de tester.
2. Mesurez la résistance d'isolement avec un mégohmmètre.
3. Effectuez des tests de tenue VLF uniquement une fois que la vérification de l'isolation est acceptable.

Le manuel précise :

Durée de l'essai :

Guide de test des moteurs synchrones

Pour les tests de moteurs synchrones, le manuel recommande des tests phase par phase.

Méthode de test :

La durée du test est généralement la même que celle des tests de tenue à fréquence industrielle, généralement :

Pendant les tests, les opérateurs doivent observer :

Décharge de sécurité après test

Après l'arrêt, utilisez la tige de décharge pour décharger complètement l'objet à tester avant de retirer les câbles.

Cette étape est indispensable, notamment pour les équipements capacitifs tels que :

Caractéristiques

1. Prend en charge les tests de résistance AC ultra-basse fréquence de 0,1 Hz.

2. Prend en charge la sélection de fréquence de sortie de 0,05 Hz, 0,02 Hz et 0,01 Hz.

3. Fournit une augmentation automatique de la tension, une sortie à amplitude constante, une synchronisation, un arrêt et une décharge.

4. Mesure et affiche la sortie haute tension et le courant de test sous forme de valeurs de crête.

5. Fournit une protection contre les surtensions pour la sortie haute tension.

6. Fournit une protection contre les surintensités côté haute tension et côté basse tension.

7. Coupe automatiquement la sortie lorsque la tension ou le courant dépasse la limite définie.

8. Temps d'action de protection ne dépassant pas 10 ms.

9. Fournit un fonctionnement avec écran tactile capacitif de 7 pouces.

10. Affiche les données de test et la forme d'onde de sortie sur l'écran tactile.

11. Comprend le stockage automatique des données historiques pour un maximum de 64 enregistrements.

12. Fournit une imprimante intégrée pour l'impression du rapport de test.

13. Prend en charge la communication USB avec le logiciel de gestion supérieur.

14. Comprend la commutation d'interface en chinois et en anglais.

15. Fournit un contrôle de rétroaction négative haute tension et basse tension en boucle fermée.

16. Prend en charge les tests de résistance AC des objets de test de grande capacité.

17. Comprend une tige de décharge et un câble de mise à la terre pour une décharge post-test sûre.

18. Fournit un bouton d'arrêt d'urgence sur le contrôleur.

19. Prend en charge les opérations intérieures et extérieures.

20. Comprend un condensateur de compensation pour les objets de test de petite capacité.

Scénarios d'application

Services publics d’électricité

Les services publics d'électricité utilisent l'équipement de test VLF pour tester la tenue des câbles électriques moyenne tension, des gros moteurs, des générateurs, des condensateurs et d'autres équipements électriques de grande capacité lors des tests de maintenance préventive et d'acceptation.

Fabricants de transformateurs

Les fabricants de transformateurs et d'équipements électriques peuvent utiliser l'ensemble de test dans les zones de test où les systèmes d'isolation à grande capacité nécessitent une vérification de la tenue au courant alternatif à fréquence réduite.

Centrales électriques

Les centrales électriques utilisent l'instrument pour tester la résistance des enroulements de stator de générateur, des grands moteurs, des câbles de service des stations et des systèmes d'isolation associés lors de la mise en service, de la révision et de la maintenance de routine.

Chemins de fer

Les systèmes d’alimentation électrique ferroviaire utilisent des câbles moyenne tension et des équipements rotatifs. L'unité de test prend en charge les tests de résistance sur le terrain lors des arrêts de maintenance programmés.

Installations industrielles

Les installations industrielles telles que les usines minières, pétrochimiques, sidérurgiques et manufacturières peuvent utiliser l'instrument pour tester la tenue d'isolation des câbles et des moteurs dans les systèmes de distribution d'énergie des usines.

Universités

Les universités et les centres de formation peuvent utiliser le système pour enseigner les principes des tests de tenue VLF, le calcul du courant capacitif, les procédures de test des câbles et les pratiques de sécurité haute tension.

Laboratoires d'essais

Les laboratoires haute tension peuvent s'appuyer sur un générateur haute tension ultra basse fréquence pour tester la tenue en courant alternatif des objets de test capacitifs, des échantillons de câbles, des moteurs et des systèmes d'isolation nécessitant une tension ultra basse fréquence contrôlée.

Entretien des câbles

Les équipes de maintenance des câbles utilisent le dispositif de test pour les tests d'acceptation des câbles XLPE, les tests préventifs, les contrôles de suivi des défauts et la vérification de l'isolation après installation ou réparation.

Applications

Test de tenue CA VLF 1．0,1 Hz.

2. Test de résistance du câble d'alimentation XLPE.

Test d'isolation des câbles à 3,35 kV et moins.

4. Test de tenue du condensateur de puissance.

5. Test d'isolation des générateurs moyens et grands.

6. Test de résistance à l'enroulement du stator du moteur.

7. Test de transfert de câble.

8. Tests de maintenance préventive des câbles.

9. Vérification de l’isolation des équipements de grande capacité.

10. Test de tenue au courant alternatif sur le terrain avec une capacité de puissance de test réduite.

11. Test haute tension chronométré automatiquement.

12. Tests de résistance protégés contre les surtensions et les surintensités.

13. Stockage des enregistrements de tests historiques.

14. Génération de rapport de test imprimé.

15.Contrôle de l’état de l’isolation avant la mise sous tension.

Cas client

Industrie： Entrepreneur en maintenance de câbles.

Problème : Un entrepreneur de maintenance devait effectuer des tests d'acceptation sur un câble XLPE moyenne tension nouvellement installé. Les équipements conventionnels de résistance au courant alternatif à fréquence industrielle étaient difficiles à transporter et nécessitaient une capacité de puissance plus élevée en raison de la capacité du câble. L'équipe avait besoin d'une solution portable de tenue au courant alternatif adaptée aux tests de câbles sur le terrain.

Processus de test : les techniciens ont déconnecté tous les équipements connectés au câble et ont d'abord vérifié chaque phase avec un mégohmmètre. Après avoir confirmé une résistance d'isolation acceptable, ils ont connecté le contrôleur, le booster, le câble de sortie haute tension, le câble de mise à la terre et la tige de décharge conformément au câblage de test. La tension de test a été réglée en fonction de la tension de phase du câble et la valeur de surintensité a été calculée à partir de la capacité du câble, de la fréquence de test et de la tension. L'équipe a sélectionné une sortie de 0,1 Hz, défini la durée du test requise et démarré l'augmentation automatique de la tension.

Résultat : L'instrument a effectué une augmentation automatique de la tension, une sortie à amplitude constante, une synchronisation, un arrêt et une décharge. Aucune décharge destructrice, bruit anormal, fumée, odeur, tension instable ou courant anormal n'a été observé pendant la période de tenue. Les données de test ont été stockées et imprimées pour le dossier du projet.

Avantages ：L'entrepreneur a réalisé le test de résistance du câble CA avec un système de terrain plus petit et plus pratique. La protection, la synchronisation, la décharge, le stockage et l'impression automatiques ont contribué à réduire les opérations manuelles et à améliorer la documentation des tests.

FAQ

À quoi sert le générateur haute tension ultra-basse fréquence ? Il est utilisé pour les tests de tenue VLF AC des équipements électriques de grande capacité, en particulier les câbles d'alimentation, les condensateurs de puissance, les générateurs et les moteurs.

Pourquoi utiliser les tests VLF 0,1 Hz au lieu des tests de tenue CA 50 Hz ? Les objets de test de grande capacité nécessitent un courant élevé à 50 Hz. La réduction de la fréquence de test à 0,1 Hz réduit considérablement la capacité de test requise, ce qui rend les tests de tenue au courant alternatif sur site plus pratiques.

Quelles fréquences de sortie sont disponibles ? L'unité de test prend en charge les paramètres de fréquence de sortie de 0,1 Hz, 0,05 Hz, 0,02 Hz et 0,01 Hz.

Quelle est la charge capacitive maximale ? La charge maximale est de 0,5 μF à 0,1 Hz, 1,1 μF à 0,05 Hz, 2,2 μF à 0,02 Hz et 5,5 μF à 0,01 Hz.

Quelles fonctions de protection sont incluses ? L'instrument comprend une protection contre les surtensions, une protection contre les surintensités côté haute tension, une protection contre les surintensités côté basse tension, un arrêt d'urgence et une décharge automatique après l'arrêt.

L'ensemble de test peut-il imprimer des rapports de test ? Oui. L'imprimante intégrée peut imprimer les données de test actuelles et les données historiques affichées à l'écran.

Combien de documents historiques peuvent être stockés ? L'instrument peut stocker jusqu'à 64 enregistrements de tests historiques. Les enregistrements plus anciens que les 64 derniers sont automatiquement supprimés.

Quelles précautions de sécurité sont nécessaires après le test ? Après l'arrêt, utilisez la tige de décharge pour décharger complètement l'objet à tester avant de retirer les câbles. Les tests haute tension doivent être effectués uniquement par du personnel qualifié suivant les procédures de sécurité haute tension.
