Test de rapport de tension du transformateur
  • Test de rapport de tension du transformateurTest de rapport de tension du transformateur
  • Test de rapport de tension du transformateurTest de rapport de tension du transformateur
  • Test de rapport de tension du transformateurTest de rapport de tension du transformateur
  • Test de rapport de tension du transformateurTest de rapport de tension du transformateur
  • Test de rapport de tension du transformateurTest de rapport de tension du transformateur
  • Test de rapport de tension du transformateurTest de rapport de tension du transformateur

Test de rapport de tension du transformateur

Weshine® a inventé le testeur de rapport de tours pour tester le test de rapport de tension du transformateur avec certificat CE, haute qualité et précision, inventé et produit selon les normes nationales, solution de test électrique complète disponible. Contactez-nous pour plus de détails sur le testeur de rapport de tours pour tester le test de rapport de tension du transformateur de Weshine !

envoyer une demande    Téléchargement PDF

Description du produit


Weshine



Le rapport de transformation d'un transformateur est égal au nombre de spires de l'enroulement primaire divisé par le nombre de spires de l'enroulement secondaire. Le rapport du transformateur fournit les performances souhaitées du transformateur et la tension correspondante requise par l'enroulement secondaire.



Si la tension secondaire doit être inférieure à la tension primaire - un transformateur abaisseur - l'enroulement secondaire doit avoir moins de tours que le primaire et vice versa pour un transformateur élévateur ; lorsque le rapport du transformateur réduit la tension, il augmente le courant et vice versa. Par conséquent, le rapport de tension et de courant d'un transformateur idéal est directement lié au rapport de transformation.



Malheureusement, les transformateurs ne sont pas parfaits, dans un vrai transformateur, les rapports de tension ou de courant peuvent ne pas correspondre aux rapports physiques du transformateur en raison de diverses pertes électriques telles que dans le noyau de fer du transformateur (hystérésis et pertes par courants de Foucault) et le cuivre. les pertes (dues à la résistance des enroulements primaire et secondaire) ; par conséquent, les fabricants essaient de concevoir des transformateurs pour minimiser ces pertes pour une efficacité maximale à pleine charge, une conversion de puissance supérieure à 95%, offrant ainsi une différence de pas plus de 5% par rapport au rapport de tension du transformateur/rapport de rotation.



Weshine a inventé le test du rapport de transformation du transformateur, ou test TTR, pour mesurerTest de rapport de tension du transformateuret confirme que le transformateur a le bon rapport entre les spires primaires et les spires secondaires. L'utilisation correcte de ce test peut aider à identifier les performances du changeur de prise, les tours en court-circuit, les enroulements ouverts, les connexions d'enroulement incorrectes et d'autres défauts à l'intérieur des transformateurs. La gamme de testeurs TTR de Weshine est robuste pour résister aux conditions difficiles dans lesquelles certains tests de transformateurs. La gamme comprend diverses fonctionnalités pour simplifier et accélérer les tests ainsi que des testeurs TTR triphasés et des testeurs PT et CT TTR.

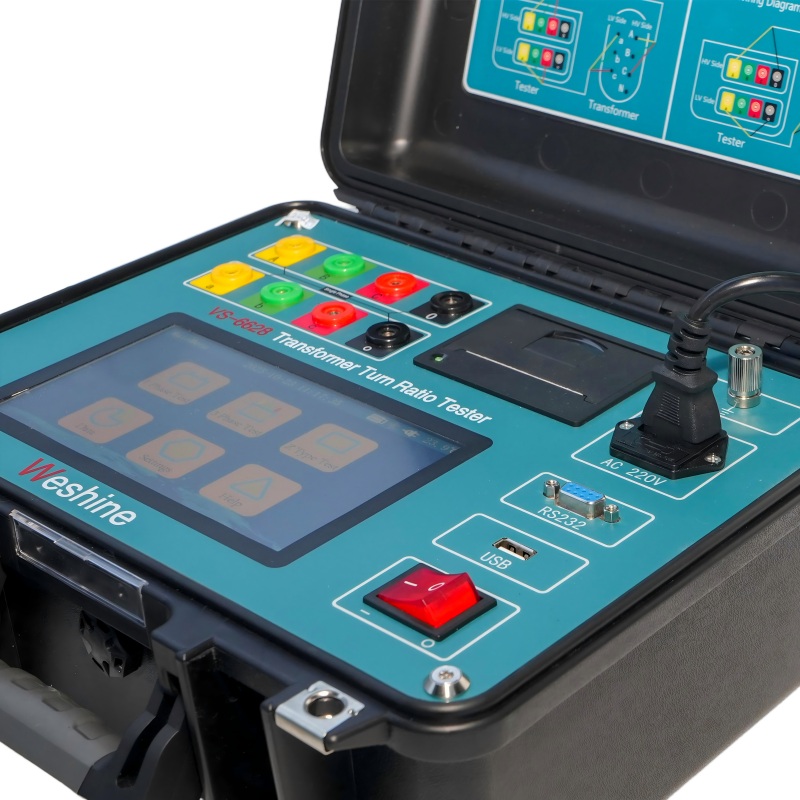

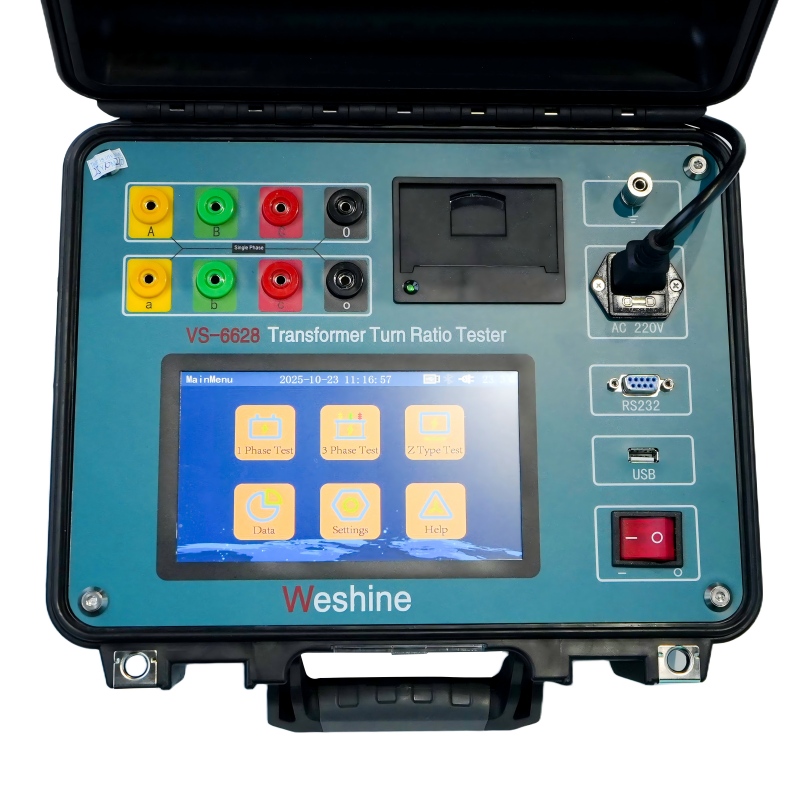

La série VS-6628 d'ensembles de test de rapport de transformation de transformateurs triphasés est conçue pour mesurer le rapport de transformation des transformateurs de puissance, d'instrumentation et de distribution dans une sous-station ou un environnement de fabrication. Une conception robuste et robuste rend ces instruments bien adaptés pour une utilisation dans une variété d'environnements difficiles. Nos laisses sont spécialement conçues pour offrir la flexibilité nécessaire par temps froid.



Mais comme les transformateurs sont soumis à diverses contraintes et modifications, tant électriques que mécaniques, au cours de leur durée de vie, le rapport de spires correct du transformateur doit être vérifié avant la mise en service du transformateur et lors de divers programmes de maintenance, voici le testeur de rapport de spires du transformateur Par conséquent, les rapports de transformation mesurés à l'aide de divers kits de test de rapport de transformation de transformateur (dispositifs TTR) incluent les pertes généralement présentes dans les transformateurs, ce qui entraîne des rapports de transformation qui diffèrent du nombre physique de tours, mais reflètent les rapports de tension réels attendus par les fabricants et les utilisateurs. , ou le rapport d'un vrai transformateur de puissance de transformateur.



Weshine



INFORMATION PRODUIT

Nom du produit

TESTEUR DE RAPPORT DE TOURS POUR LE TEST Test de rapport de tension du transformateur

Numéro de modèle

VS-6628

Plage d'essai

0.9 ~ 10000

Précision

0,2 %

Certificats

CE ; CEM ; LVD ; ISO ;

Application typique

Teste le rapport de tours, le déphasage et la polarité.

Aide à l'identification




Dimensions

345 x 295 x 175 mm

Lester

5 kg



Sélections


Weshine a 8 ans d'expérience spécifiquement pour traiter une gamme complète d'équipements électriques. À l'heure actuelle, Weshine a inventé divers testeurs de rapport de tours pour les testsTest de rapport de tension du transformateurcomme indiqué sous forme:



INFORMATIONS DE COMMANDE POUR LE TESTEUR DE RAPPORT DE TOURS POUR LE TESTTest de rapport de tension du transformateur

Chat. Non.

Plage d'essai

Précision

Résolution

Dimensions
(mm)

Lester
(kg)

VS-6628

0,9 à 10000

0,2 %

0,0001 min

345 x 295 x 175

5

VS-6629

0,9 à 10000

0,1 % (0,9 à 500)
0,2% (500 à 3000)

0,3% (3000 à 10000)

0.9ï½9.9999ï¼0.0001ï¼

10ï½99.999ï¼0.001ï¼

100ï½999.99ï¼0.01ï¼

1000ï½9999.9ï¼0.1ï¼

10000 et plusï¼1ï¼

325 x 225 x 125

3.8

VS-6630

0,9 à 10000

0,1 % (0,9 à 2000)

0,3% (2000 à 10000)

0,0001 min

360 x 280 x 160

6

VS-6628T

0,8 à 10000

0,1% (0,8 à 3000)
0,2% (3000 à 10000)

0,0001 min

320 x 240 x 130

3

VS-6628A

0,9 à 10000

0,1 % (0,9 à 500)
0,2% (500 à 3000)

0,3% (3000 à 10000)

0.9ï½9.9999ï¼0.0001ï¼

10ï½99.999ï¼0.001ï¼

100ï½999.99ï¼0.01ï¼

1000ï½9999.9ï¼0.1ï¼

10000 et plusï¼1ï¼

246 x 156 x 62

1.7

En fonction des problèmes de chaîne d'approvisionnement : veuillez contacter votre distributeur Weshine agréé préféré pour connaître les prix et les délais actuels.



Certificats de qualité


Nous croyons toujours que tout le succès de notre entreprise est directement lié à la qualité des produits que nous fournissons. Testeur de rapport de tours pour les testsTest de rapport de tension du transformateurrépondre aux exigences de qualité les plus élevées spécifiées dans les directives ISO9001, ISO14000: 14001 et notre système de contrôle de qualité strict.
