Compteur de rapport de tours de transformateur

Testeur de rapport de transformation Weshine® pour tester le rapport de transformation du transformateur

Le rapport de transformation d'un transformateur est égal au nombre de tours de l'enroulement primaire divisé par le nombre de tours de l'enroulement secondaire. Le rapport de transformateur fournit les performances souhaitées du transformateur et la tension correspondante requise par l'enroulement secondaire.

Si la tension secondaire doit être inférieure à la tension primaire - un transformateur abaisseur - l'enroulement secondaire doit avoir moins de spires que le primaire et vice versa pour un transformateur élévateur ; lorsque le rapport du transformateur réduit la tension, il augmente le courant et vice versa. Par conséquent, le rapport de tension et de courant d'un transformateur idéal est directement lié au rapport de transformation.

Malheureusement, les transformateurs ne sont pas parfaits, dans un transformateur réel, les rapports de tension ou de courant peuvent ne pas correspondre aux rapports physiques du transformateur en raison de diverses pertes électriques telles que dans le noyau de fer du transformateur (hystérésis et pertes par courants de Foucault) et dans le cuivre. pertes (dues à la résistance des enroulements primaire et secondaire) ; par conséquent, les fabricants essaient de concevoir des transformateurs pour minimiser ces pertes pour une efficacité maximale à pleine charge, une conversion de puissance supérieure à 95 %, offrant ainsi une différence de pas plus de 5 % par rapport au rapport tension/rapport de transformation du transformateur.

Weshine a inventé le test du rapport de transformation du transformateur, ou test TTR, pour mesurerCompteur de rapport de tours de transformateuret confirme que le transformateur a le rapport correct entre les spires primaires et les spires secondaires. L'utilisation correcte de ce test peut aider à identifier les performances du changeur de prises, les spires court-circuitées, les enroulements ouverts, les connexions d'enroulements incorrectes et d'autres défauts à l'intérieur des transformateurs. La gamme de testeurs TTR de Weshine est robuste pour résister aux conditions difficiles dans lesquelles certains tests de transformateurs sont effectués. La gamme comprend diverses fonctionnalités pour simplifier et accélérer les tests ainsi que des testeurs TTR triphasés et des testeurs PT et CT TTR.

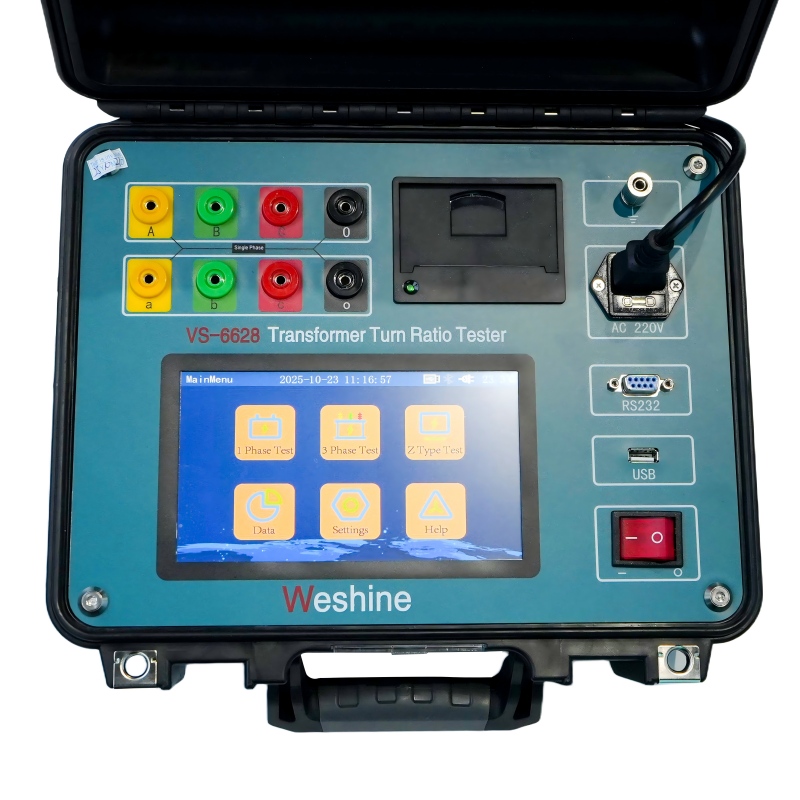

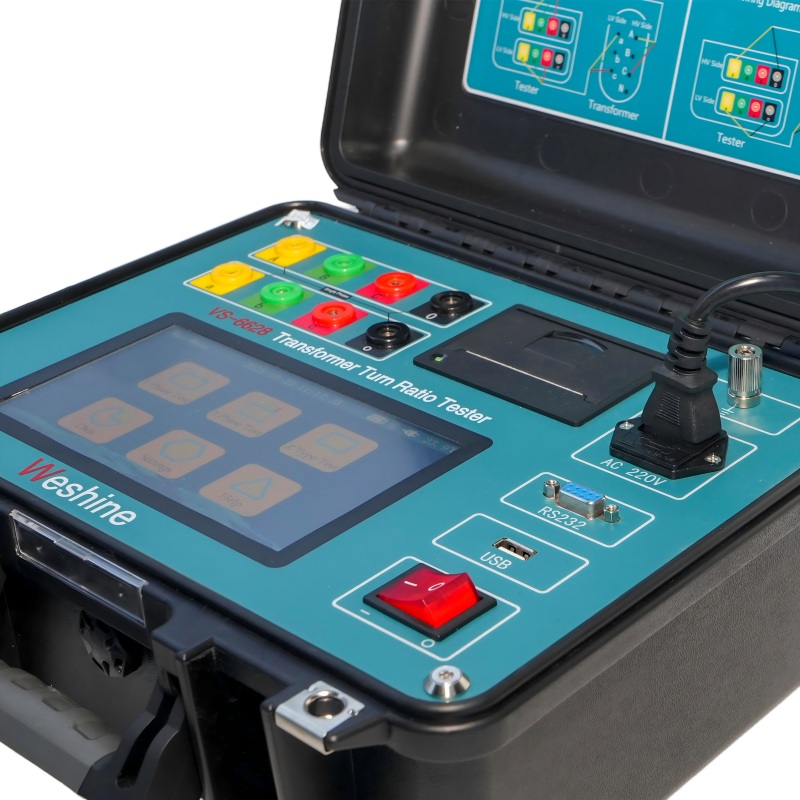

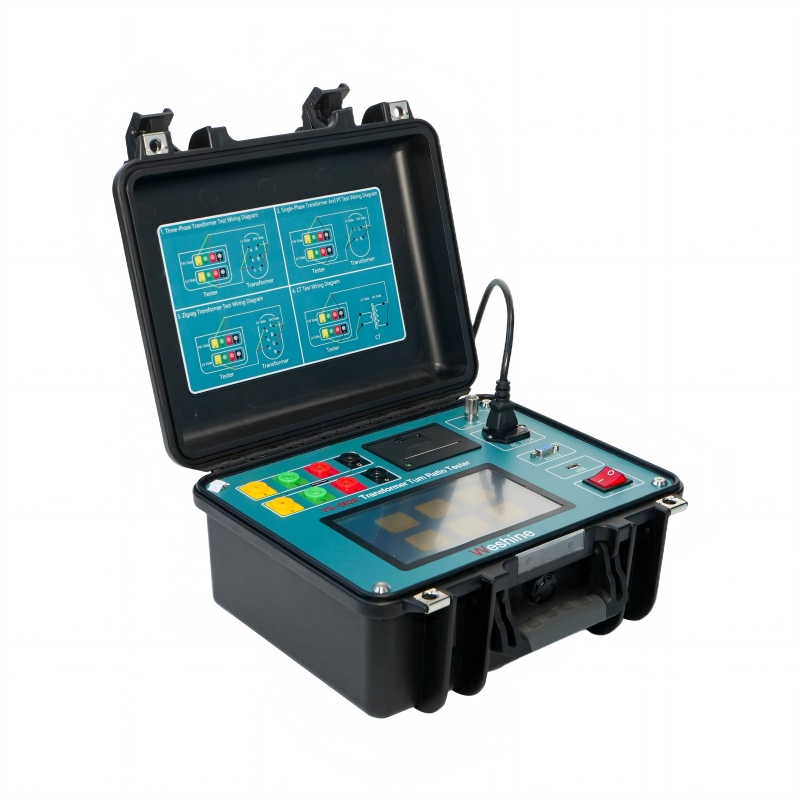

La série VS-6628 d'ensembles de test de rapport de transformation de transformateur triphasé est conçue pour mesurer le rapport de transformation des transformateurs de puissance, d'instrument et de distribution dans une sous-station ou un environnement de fabrication. Une conception robuste et robuste rend ces instruments parfaitement adaptés à une utilisation dans une variété d’environnements difficiles. Nos laisses sont spécialement conçues pour offrir la flexibilité nécessaire par temps froid.

Mais comme les transformateurs sont soumis à diverses contraintes et changements, à la fois électriques et mécaniques, au cours de leur durée de vie, le rapport de transformation correct du transformateur doit être vérifié avant la mise en service du transformateur et lors de divers programmes de maintenance. Voici le testeur de rapport de transformation du transformateur. Par conséquent, les rapports de transformation mesurés à l'aide de divers kits de test de rapport de transformation de transformateur (dispositifs TTR) incluent des pertes généralement présentes dans les transformateurs, ce qui entraîne des rapports de transformation qui diffèrent du nombre physique de tours, mais reflètent les rapports de tension réels attendus par les fabricants et les utilisateurs, ou le rapport d'une véritable puissance de transformateur. transformateur.

Testeur de rapport de transformation Weshine® pour tester les paramètres du compteur de rapport de transformation du transformateur (spécification)

Sélections

Weshine a 8 ans d'expérience spécifiquement dans le traitement d'une gamme complète d'équipements électriques. À l'heure actuelle, Weshine a inventé divers testeurs de rapport de rotation pour testerCompteur de rapport de tours de transformateurcomme indiqué sous forme :

En fonction des problèmes de chaîne d'approvisionnement : veuillez contacter votre distributeur Weshine agréé préféré pour connaître les prix et les délais de livraison actuels.

Certificats de qualité

Nous croyons toujours que tout le succès de notre entreprise est directement lié à la qualité des produits que nous proposons. Testeur de rapport de rotation pour les testsCompteur de rapport de tours de transformateurrépondre aux exigences de qualité les plus élevées spécifiées dans les directives ISO9001, ISO14000:14001 et notre système de contrôle qualité strict.

Expédition

Pour plus d'informations sur les solutions de service de Weshine, contactez notre représentant commercial en ligne 24h/24 et 7j/7 pour obtenir des devis de Weshine.

Contactez-nous
