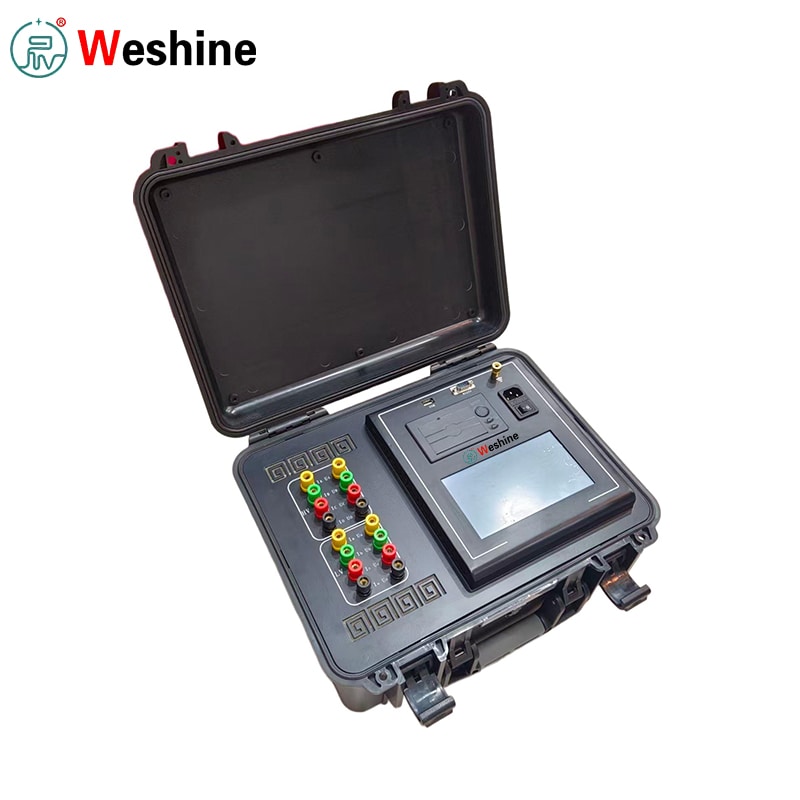

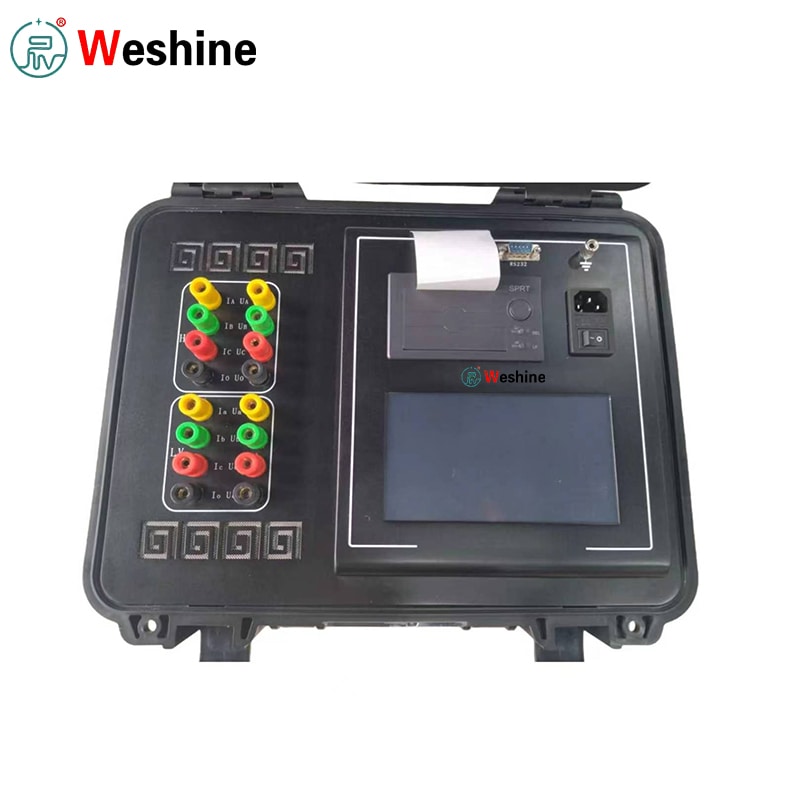

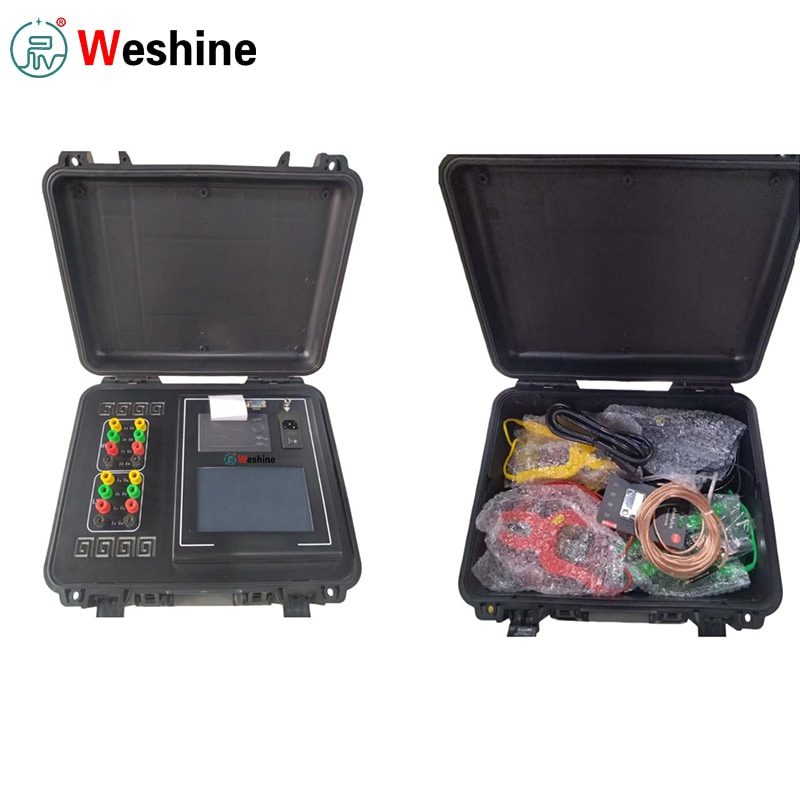

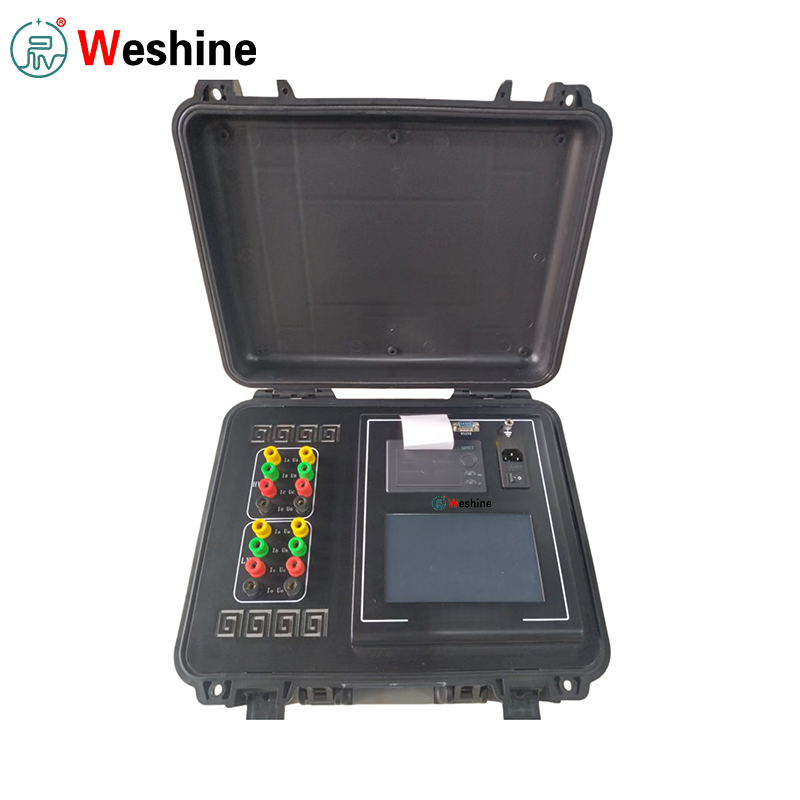

Résistance CC du transformateur et rapport de transformation 2 en 1

Weshine, un fabricant professionnel de Chine, fournit un testeur 2 en 1 de résistance CC et de rapport de transformation de transformateur de haute qualité, qui effectue deux procédures de vérification de base pour les transformateurs de puissance : le test de résistance CC d'enroulement et le test de rapport de transformation.

● Vérifications de la résistance DC :mauvais points de contact, défauts internes de l'enroulement, dysfonctionnements du changeur de prises, connexions desserrées et résistance phase à phase déséquilibrée.

● Test du rapport de rotation :valide si le rapport réel du transformateur, la position des prises et le groupe de vecteurs correspondent à la plaque signalétique et aux spécifications de conception.

Le intègre les deux fonctions de test critiques dans un seul instrument. Les équipes de terrain n'ont plus besoin de transporter deux testeurs distincts. Une fois les cordons de test haute tension et basse tension connectés, plusieurs éléments de test peuvent être réalisés sans modifications répétées du câblage.

Mesure de résistance CC

Pour la mesure de la résistance CC, l'unité permet des tests simultanés triphasés avec une magnétisation automatique.

● Pour les enroulements configurés en étoile avec point neutre, les résistances de phase A0, B0 et C0 peuvent être capturées simultanément pour raccourcir les cycles de test globaux.

● Lors du test de transformateurs triphasés à cinq branches avec connexions en triangle internes, le mode d'excitation automatique intégré augmente encore l'efficacité des tests du côté basse tension.

Résultats des tests et protection

Les résultats des tests pour les enroulements haute tension, moyenne tension et basse tension peuvent être affichés et imprimés directement sur site.

● Calcule automatiquement le déséquilibre de résistance triphasé.

● Produit des lectures de résistance converties en température nominale.

● Fournit des enregistrements de test de transformateur complets et prêts à être audités.

● Une protection complète contre les champs électromagnétiques arrière protège les opérateurs pendant la décharge de la résistance CC et la manipulation des cordons de test.

Mesure du rapport de rotation

Lors de la mesure du rapport de transformation, le testeur de résistance CC et de rapport de transformation 2 en 1 prend en charge les tests d'enroulement monophasé et triphasé automatique.

● Les opérateurs sélectionnent le groupe de connexion du transformateur correspondant.

● Mesure la valeur du rapport, l'erreur de rapport et les paramètres de groupe de connexion sur les phases AB, BC et CA.

● La mesure du rapport de rotation monophasé peut se terminer en 15 secondes environ, comme indiqué dans le manuel officiel.

Opérations et gestion des données

L'interaction de l'utilisateur s'effectue sur un écran LCD tactile couleur de 7 pouces avec des invites bilingues chinois-anglais à l'écran.

● Les rapports de test peuvent être générés instantanément via la micro-imprimante intégrée.

● Tous les ensembles de données peuvent être enregistrés sur des clés USB et organisés par date de test et numéro de série du transformateur.

● Les options de communication matérielle couvrent les interfaces de bus RS232, Bluetooth et internes RS485 isolées.

Paramètres techniques

Guide produit

Avant d'utiliser le testeur de résistance CC et de rapport de transformation 2 en 1 du transformateur, vérifiez que le transformateur cible est entièrement hors tension, déchargé en toute sécurité et correctement mis à la terre. Connectez toujours la borne de terre de protection de l'instrument avant de fixer des clips de test.

Pour tester la résistance CC, fixez des pinces de potentiel de courant haute et basse tension aux traversées de transformateur correspondantes. Pour les transformateurs à deux enroulements, câblez les bornes A, B, C, O et a, b, c, o en suivant les schémas de câblage. Pour les transformateurs monophasés, connectez les bornes côté haut et côté bas appropriées conformément au schéma. Allumez le testeur avec une alimentation AC 220 V. Naviguez dans les menus de l'écran tactile pour saisir l'ID du transformateur, le matériau d'enroulement, le mode de test, la plage de courant, les paramètres d'enroulement et les paramètres de conversion de température, puis lancez la mesure de la résistance CC ou du rapport de rotation.

Lors de l'exécution de tests de rapport de rotation, sélectionnez des informations précises sur le groupe de connexion et le changeur de prises pour garantir des sorties de rapport, d'erreur et de groupe vectoriel correctes. Si une connexion à polarité inversée, une condition de court-circuit ou un défaut de câblage est détecté, arrêtez immédiatement le test et inspectez tous les cordons de test avant de reprendre le travail. Une fois le test terminé, examinez les lectures à l’écran. Imprimez des rapports papier si nécessaire, stockez les enregistrements en interne ou exportez des ensembles de données sur une clé USB pour une compilation ultérieure des rapports.

Caractéristiques

1. Prend en charge la résistance cc du transformateur et les tests de rapport de rotation dans un seul instrument.

2. Mesure simultanément la résistance cc triphasée.

3. Mesure le rapport du transformateur, l'erreur de rapport et le groupe vectoriel.

4. Fournit une magnétisation automatique pour les tests de résistance cc.

5. Fournit une méthode d'excitation automatique pour les transformateurs triphasés à cinq membres connectés en delta en interne.

6. Calcule automatiquement le déséquilibre de résistance triphasé.

7. Affiche et imprime les données de test d'enroulement haute tension, moyenne tension et basse tension.

8. Calcule les valeurs de résistance converties en température nominale.

9. Prend en charge la mesure du rapport de transformateur monophasé et triphasé.

10. Détecte les connexions inversées haute et basse tension lors des tests de rapport.

11. Détecte les conditions de court-circuit du transformateur et de court-circuit entre tours pendant les tests de rapport.

12. Comprend une protection complète contre les champs électromagnétiques arrière.

13. Fournit un écran tactile couleur de 7 pouces.

14. Comprend une micro-imprimante intégrée pour les rapports de tests sur le terrain.

15. Prend en charge le stockage USB pour la sauvegarde des données externes.

16. Fournit une communication RS232 isolée et une communication Bluetooth.

17. Comprend les invites de menu en chinois et en anglais.

Scénarios d'application

Le testeur 2 en 1 de résistance CC et de rapport de transformation des transformateurs sert aux fabricants de transformateurs pour la validation avant expédition de la résistance CC des enroulements, du déséquilibre de phase, de l'erreur de rapport de transformation et du groupe vectoriel. Une seule unité répond à deux exigences obligatoires en matière de tests en usine et simplifie les flux de travail de préparation des équipements et de documentation des tests pour les équipes de production.

Pour les services publics d'électricité et les opérateurs de sous-stations, ce testeur de diagnostic s'applique à l'installation de nouvelles unités, à l'acceptation du transfert, à la maintenance planifiée et au dépannage. Les données de résistance d'enroulement révèlent une usure potentielle des contacts du changeur de prises et un écart anormal de résistance de phase ; Les résultats du rapport de rotation vérifient la position du robinet et l'exactitude du groupe de connexion.

Dans les ateliers de réparation de transformateurs, les techniciens s'appuient sur ce testeur pour évaluer l'état des enroulements après rembobinage, traitement de séchage ou révision du changeur de prises. Les ensembles de données de résistance et de rapport de transformation avant et après réparation peuvent être comparés pour vérifier que les transformateurs reviennent à un état de fonctionnement acceptable.

Pour les équipes de mise en service sur le terrain, la conception tout-en-un réduit la quantité d'équipement de test transporté sur les sites. L'impression intégrée, l'archivage USB et le tri des données basé sur l'ID du transformateur génèrent des enregistrements bien structurés pour les documents d'acceptation du projet et les livrables du client final.

Applications

Le testeur TTR 2 en 1 de résistance CC et de rapport de transformation de transformateur est largement adopté par les équipementiers de transformateurs, les opérateurs de services publics d'électricité, les équipes de maintenance de sous-stations, les entrepreneurs en mise en service électrique, les ateliers de réparation de transformateurs, les services d'énergie industrielle et les prestataires de services de test haute tension.

Les sujets de test typiques comprennent les transformateurs de puissance, les transformateurs de distribution, les transformateurs monophasés et triphasés, les transformateurs à deux et trois enroulements, les enroulements connectés en étoile, les enroulements connectés en triangle, les transformateurs changeurs de prises en charge, les inductances mutuelles d'instruments, les générateurs, les moteurs électriques et autres équipements enroulés à faible résistance.

Alias ​​de recherche courants dans l'industrie pour le référencement à l'étranger et l'approvisionnement B2B : testeur de diagnostic de transformateur, testeur de résistance d'enroulement CC, testeur de rapport de transformation de transformateur, testeur TTR de transformateur, testeur de rapport de transformateur et de résistance d'enroulement, testeur de groupe vectoriel de transformateur, instrument de test de maintenance de transformateur.

Cas client

Un entrepreneur en maintenance de transformateurs avait besoin de tester des transformateurs de distribution à plus haut rendement pendant les périodes de panne de courant du sous-station. Auparavant, leur équipe de terrain utilisait un testeur de résistance CC et un testeur de rapport de transformation distincts, ce qui entraînait des changements de câblage fréquents et répétés et une tenue de registres décousue pour chaque transformateur.

En déployant le testeur tout-en-un 2 en 1 du testeur de résistance CC et de rapport de transformation du transformateur, les tests de résistance CC d'enroulement, de rapport de transformation et de groupe vectoriel peuvent être effectués avec un seul instrument. Après une mise à la terre et une installation correcte des câbles, les techniciens capturent les lectures de résistance des enroulements triphasés, évaluent l'équilibre des phases, puis procèdent aux vérifications du rapport de transformation et des groupes vectoriels sans réacheminer les câbles de test.

Au cours d'une mission de maintenance, la sortie de résistance CC a signalé un écart de phase anormal sous une position de prise spécifique. L'équipe a ensuite utilisé la fonction TTR intégrée pour vérifier le réglage des prises et le groupe de connexion, localisant ainsi la cause première sur un contact défectueux du changeur de prises. Des copies papier imprimées et des enregistrements numériques enregistrés sur clé USB étaient directement annexés aux rapports de maintenance officiels.

L'adoption de ce testeur combiné a réduit les heures de travail d'installation sur site, amélioré la cohérence des données de tests croisés et facilité les flux de travail globaux d'inspection des transformateurs pour les techniciens de service sur site.

FAQ

Q1 : à quoi sert ce testeur ?

A1 : il effectue la mesure de la résistance CC des enroulements du transformateur ainsi que le rapport de transformation du transformateur et la vérification du groupe vectoriel.

Q2 : Ce testeur peut-il tester la résistance triphasée en même temps ?

R2 : Oui. Il prend en charge les tests simultanés de résistance CC triphasé, offrant des plages de courant sélectionnables de 10 A, 5 A et 1 A.

Q3 : Quel est le courant de test de résistance CC maximum ?

A3 : Pour les tests de résistance CC à phase individuelle, le courant de test maximum atteint 20 A.

Q4 : Quelle est la précision de la mesure de la résistance CC ?

A4 : Le manuel officiel spécifie une précision de mesure de classe 0,2 avec une résolution de lecture de 0,1 μΩ.

Q5 : Quelle est la plage de mesure du rapport de transformateur ?

A5 : La plage de mesure du rapport de rotation s'étend de 1 à 10 000.

Q6 : Peut-il mesurer le groupe vectoriel du transformateur ?

R6 : Oui. Il identifie les groupes de connexion de transformateur, prenant en charge les configurations courantes, notamment YY, YD, DD et DY, comme indiqué dans la documentation utilisateur.

Q7 : À quelle vitesse le test de ratio est-il ?

A7 : Selon le manuel du produit, le test de rapport de rotation monophasé peut être effectué en 15 secondes environ.

Q8 : Prend-il en charge l'impression et l'exportation de données ?

R8 : Oui. Ce testeur est livré avec une micro-imprimante intégrée et un stockage USB pour l'archivage externe des résultats des tests.

Q9 : Quelles interfaces de communication sont incluses ?

A9 : Les interfaces matérielles contiennent une communication isolée par bus RS232, Bluetooth et RS485 interne.

Q10 : Quelles protections de sécurité sont incluses ?

A10 : Les mécanismes de protection incluent une protection contre-EMF pour les tests de résistance CC, une détection de connexion inversée haute-basse tension, ainsi qu'une alarme de court-circuit et de défaut entre spires pendant la mesure du rapport.
