Test PT CT

Weshine® l'analyseur CT PT inventé pour le test PT CT est un nouveau produit créé après avoir largement adopté les suggestions des clients et une recherche théorique approfondie. Il est basé sur le testeur intégré de transformateur de série FA automatique largement acclamé et appliqué produit par notre société. En utilisant un DSP et un bras hautes performances, la technologie de fabrication avancée garantit des performances de produit stables et fiables, des fonctions complètes, un haut degré d'automatisation, une efficacité élevée, qui est au premier plan en Chine. Il s'agit d'une industrie d'équipements de test professionnels pour les tests de transformateurs de mesure.

envoyer une demande Téléchargement PDF

Description du produit

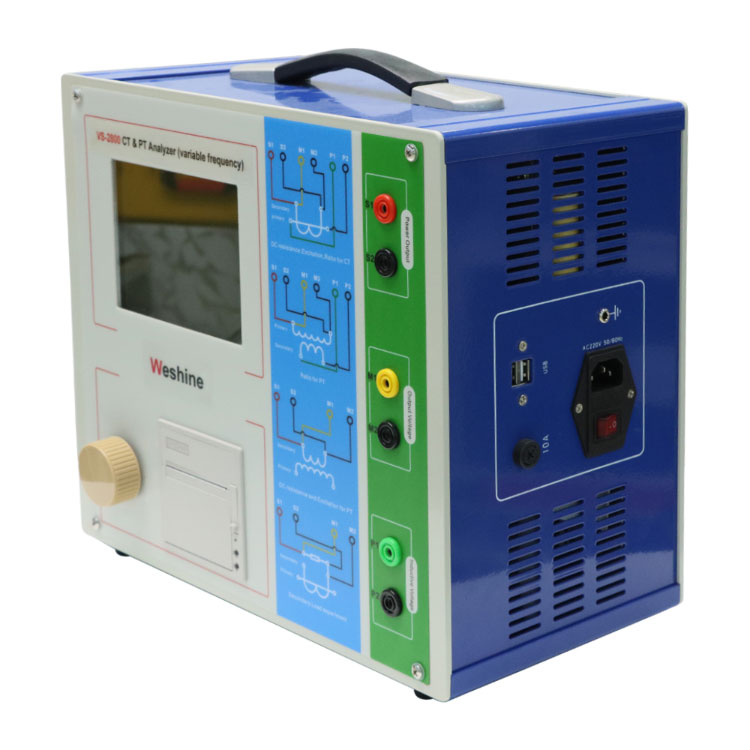

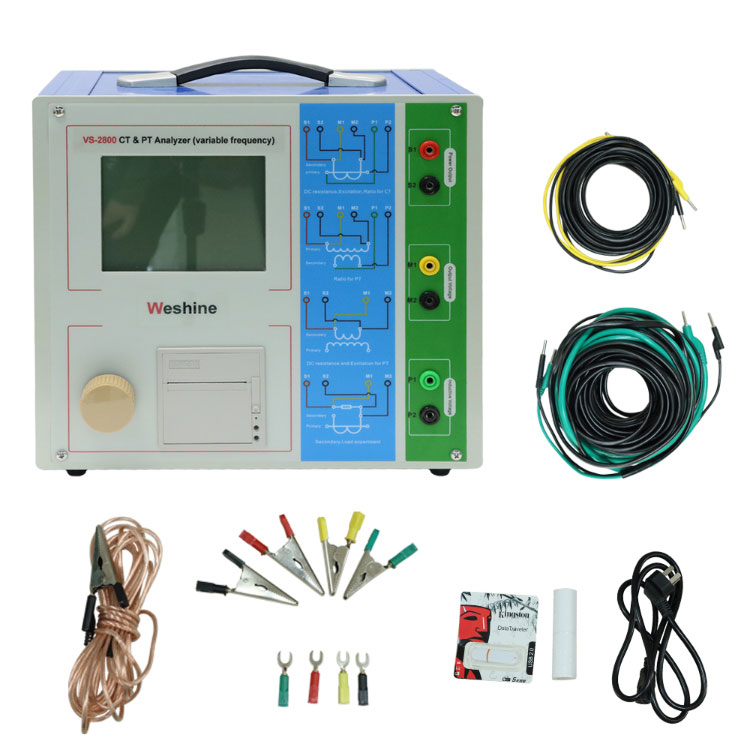

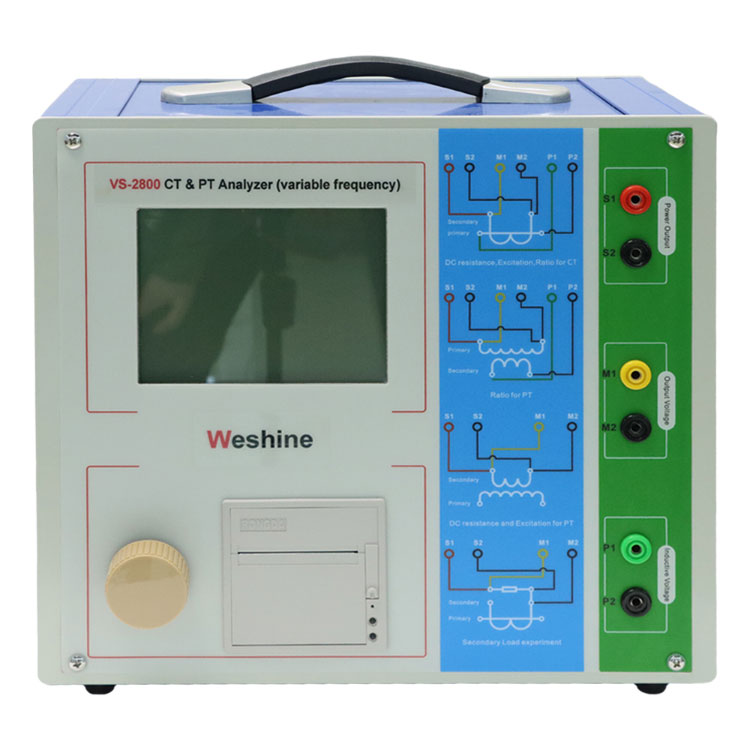

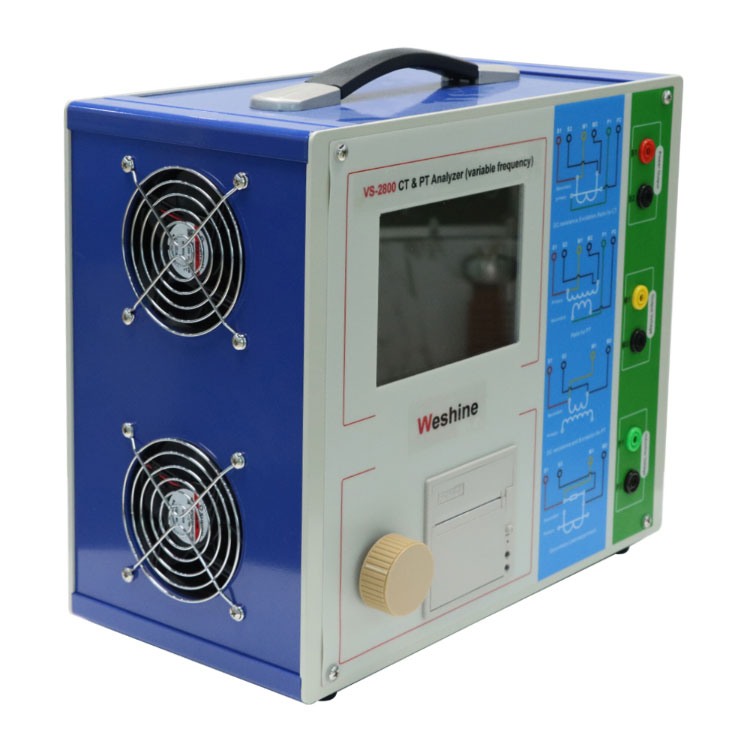

CT PT Analyzerfor Test PT CT

Complet, non seulement satisfait les exigences de test de divers TC (y compris la classe TP), telles que les caractéristiques d'excitation (c'est-à-dire les caractéristiques volt-ampère), le rapport, la polarité, la résistance de l'enroulement secondaire, la charge secondaire, l'erreur de rapport et le déphasage, mais peut également être utilisé pour les tests de divers PT, y compris les caractéristiques d'excitation de l'unité électromagnétique, le rapport, la polarité, la résistance de l'enroulement secondaire, l'erreur de rapport et le déphasage.

Donne automatiquement les paramètres CT, VT, y compris la tension/courant du coude, la courbe d'erreur de 10 %, le facteur limite de précision (ALF), le facteur de sécurité de l'instrument (FS), la deuxième constante de temps (Ts), le coefficient de rémanence (Kr), saturé et insaturé inductance etc...

Conformément aux types de transformateurs et aux niveaux d'automatique, choisissez quel test standard.

Basé sur le principe avancé de la méthode de test basse fréquence qui peut répondre au test CT sur la tension du genou jusqu'à 30 kV.

L'instrument peut stocker 2000 groupes de données de test qui ne seront pas perdues lors de la mise hors tension. Une fois le test terminé, les données peuvent être transférées vers un PC via un disque USB pour être analysées et transformées en rapport WORD.

Le test est simple et pratique, un seul clic peut effectuer des tests de résistance secondaire CT, d'excitation, de rapport et d'olarité.

Facile à transporter, car le poids est inférieur à 9 kg.

WeshineTest PT CTParamètre (spécification)

Nom		CT PT Analyseur pourTest PT CT
Usage		CT de classe P/TP
Production		0~180Vrmsï¼12Armsï¼18Aï¼valeur de crêteï¼
Rapport CT	Intervalle	1~30000
Rapport CT	précision	±0,05 %
Rapport PT	Intervalle	1~30000
Rapport PT	précision	±0,05 %
Phase	Intervalle	±5min
Phase	précision	0,5 min
Résistance CC	Intervalle	0~300Ω
Résistance CC	précision	2%±2m©
Charge	Intervalle	0~300VA
Charge	précision	2%±0.2VA
Source de courant		AC220V±10%ï¼50Hz
Conditions environnementales
Poids et Dimensions		Dimensions : 340 mm × 300 mm × 150 mm, poids

Application typique

La description des paramètres de test CT de WeshineTest PT CTest:

paramètres	la description	P	TPY	mesure	RP	PX	TPS	TPX	TPZ
courant primaire nominal	Utilisé pour calculer le rapport du courant réel avec précision	√	√	√	√	√	√	√	√
charge nominale	Charge nominale de la plaque, facteur de puissance pour 0,8 ou 1	√	√	√	√	√	√	√	√
facteur de puissance		√	√	√	√	√	√	√	√
Coefficient limite précis évalué Kalf	Les dispositions de la plaque, par défaut10, permettent de calculer la f.e.m. limite. et leur erreur composée correspondante	√
Coefficient limite précis évalué Kalf		√
Coefficient de courant de court-circuit symétrique nominal Kssc	Les dispositions de la plaque, par défaut10, permettent de calculer le pic et leurs limites correspondantes E.M.F Transienterror		√				√	√	√
			√				√	√	√
Constante de temps primaire	par défaut : 100 ms		√					√	√
Deuxième constante de temps	par défaut : 3 000 ms		√						√
Cycle de service	C-t1-O ou C-t1-O-tfr-C-t2-Oï¼défaut : cycle C-t1-O		√					√
t1	Limite de temps actuelle pour la première fois, par défaut : 100 ms		√					√
tal1	Temps nécessaire pour atteindre la précision spécifiée lors du premier cycle de magnétisation, par défaut : 40 ms
tfr	Temps nécessaire pour atteindre la précision spécifiée pendant le deuxième cycle de magnétisation, par défaut : 500 ms, choisissez C-t1-O-tfr-C-t2-O, le cycle sera affiché		√					√
t2	Limite de temps actuelle pour la deuxième fois, par défaut : 100 ms. Choisissez C-t1-O-tfr-C-t2-O, le cycle sera affiché		√		√			√
tal2	Deuxièmement le flux en maintenant des limites de temps précises, par défaut : 40 ms		√					√
tal2	choisissez C-t1-O-tfr-C-t2-O, le cycle sera affiché		√					√
Coefficient de sécurité nominal de l'instrument FS	Régulation de la plaque signalétique, par défaut : 10			√
Coefficient de sécurité nominal de l'instrument FS	Utilisé pour le calcul de la limite d'erreur composite et de leur force électromotrice correspondante			√
Coefficients de calcul nominaux						√
Potentiel de point d'inflexion nominal(Ek)						√
Ie correspondant à Ek						√
facteur de dimensionnement							√
Classement Ual	La tension limite quadratique équivalente nominale						√
Ial correspondant à Ual							√

La description des paramètres de test PT de WeshineTest PT CTest:

élément d'expérience			La description	Diagramme de connexion
la résistance	excitation	rapport	La description	Diagramme de connexion
√			Mesurez la résistance de l'enroulement secondaire du TC	Fig 2.10, doit être déconnecté si vous mesurez l'enroulement primaire.
√	√		Mesurer la résistance de l'enroulement secondaire du TC et la caractéristique d'excitation	Fig 2.10, doit être déconnecté si vous mesurez l'enroulement primaire.
		√	Vérifiez son rapport et sa polarité	Figure 2.11

Sélections

Weshine a 8 ans d'expérience spécifiquement pour traiter une gamme complète d'équipements électriques. À l'heure actuelle, Weshine a inventé divers analyseurs CT PT pourTest PT CTcomme indiqué sous forme:

INFORMATIONSDECOMMANDE POUR CT PTANALYZER POURTest PT CT
Chat. Non.	Tension d'essai maximale	Courant d'essai maximum	Précision du test de rapport	Dimensions	Lester
VS-2800	0 à 2500 Vrms	0 à 1000 A	±0,2 %	425 x 290 x 310 mm	30 kg
VS-2800A	0 à 180 Vrms	0 à 150 A	±0,1 %	340 x 300 x 150 mm	9 kg
VS-2800B	0 à 180 Vrms	0 à 150 A	±0,05 %	340 x 300 x 150 mm	9 kg

* En fonction des problèmes de chaîne d'approvisionnement : veuillez contacter votre distributeur Weshine agréé préféré pour connaître les prix et les délais actuels.

COMMENT CHOISIR L'ANALYSEUR CT PT POURTest PT CT?

■VS-2800 :Véritable fréquence de puissance, simule l'état de fonctionnement du transformateur.

■VS-2800A :Mise à niveau sur la base de VS-2800, utilisant la technologie de conversion de fréquence, un corps compact, une forte anti-interférence, une tension de test inférieure signifie plus sûr et plus fiable.

■VS-2800B :La précision inégalée du test du rapport de rotation a atteint 0,05%, petite innovation, grande sagesse.

Certificats de qualité

Nous croyons toujours que tout le succès de notre entreprise est directement lié à la qualité des produits que nous fournissons. Analyseur CTPT pourTest PT CTrépondre aux exigences de qualité les plus élevées spécifiées dans les directives ISO9001, ISO14000: 14001 et notre système de contrôle de qualité strict.

Expédition

Pour plus d'informations sur les solutions de service de Weshine, contactez notre représentant des ventes en ligne 24h/24 et 7j/7 pour obtenir des devis de Weshine.
