Transformateur de test Hipot

Weshine® a inventé le transformateur de test Hipot pour le test de tenue diélectrique adapté aux tests AC 50/60 Hz d'objets de test de faible capacité. En option, ces unités peuvent également être mises à niveau pour fonctionner comme ensembles de test CC en montant la fixation du redresseur sur le dessus du transformateur. Transformateur de test Weshine® Hipot pour test de tenue diélectrique de haute qualité et précision, inventé et produit selon les normes nationales, solution de test électrique complète disponible. Contactez-nous pour plus de détails sur le transformateur de test Hipot pour le test de tenue diélectrique de Weshine® !

envoyer une demande

Description du produit

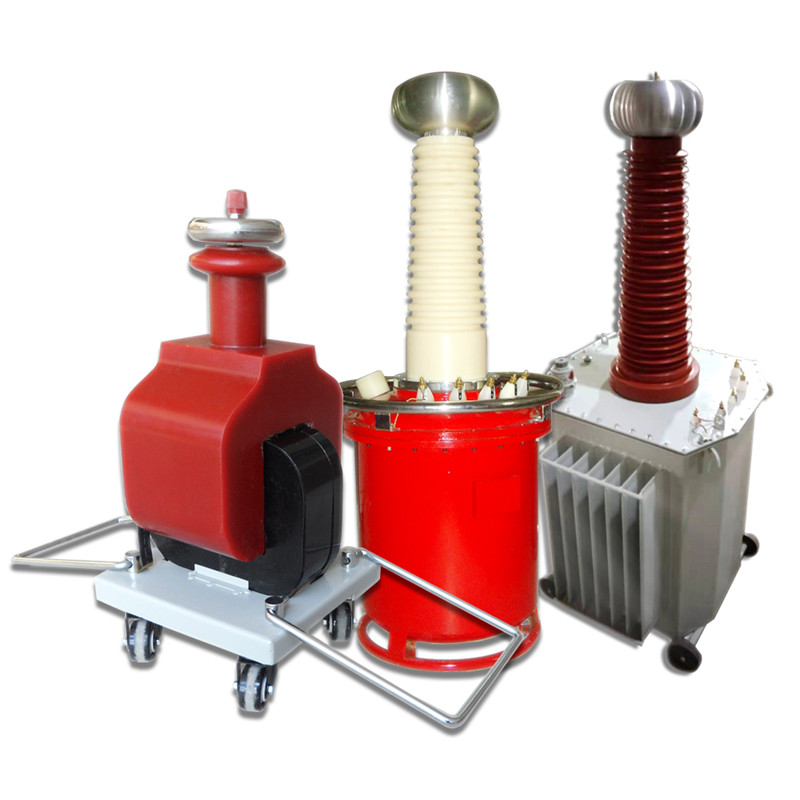

Transformateur de test Hipot pour test de tenue diélectrique

Présentation du produit:

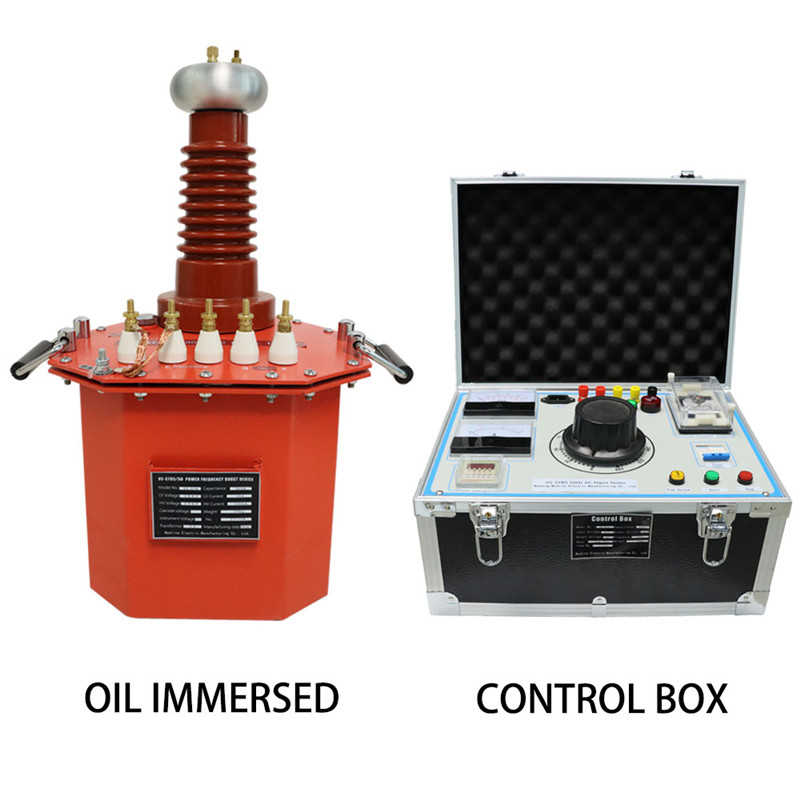

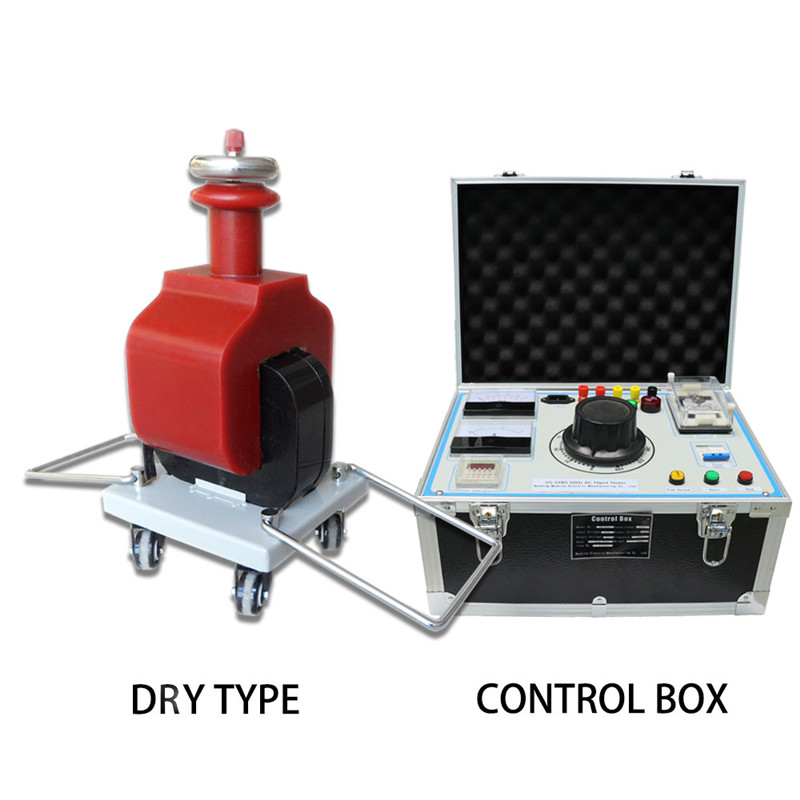

Weshine® Transformateur de test Hipot pour test de tenue diélectrique, la conception en deux pièces permet à l'opérateur d'utiliser l'unité à une distance de sécurité. L'unité de commande est utilisée pour faire fonctionner le transformateur haute tension. L'ensemble se compose d'un variac, d'instruments d'affichage courant/tension, d'une minuterie pour la durée du test et d'un circuit de sécurité. L'enroulement basse tension peut être excité en continu de zéro à la valeur maximale afin qu'une certaine sortie soit disponible pendant une période prédéterminée. La durée de fonctionnement dépend de l'application, allant de quelques minutes à un fonctionnement continu.

La tension d'entrée du transformateur de test Hipot pour la série de tests de tenue diélectrique est de 200 V ou 400 V, qui est connectée au boîtier de commande correspondant (tableau), et la tension d'entrée est ajustée à l'enroulement primaire (basse tension) du transformateur de test via l'auto Régulateur de tension. En utilisant le principe de l'induction électromagnétique, la presse à enroulement secondaire (haute tension) Son rapport au nombre de tours de l'enroulement primaire peut obtenir le même multiple de la haute tension de sortie, qui peut être ajustée en continu de zéro volt à la valeur nominale la plus élevée . Dans le test de tension de tenue CC et de courant de fuite, tant que la pile de silicium haute tension est vissée sur l'extrémité de sortie haute tension, la haute tension CC peut être obtenue et son amplitude est de 1,4 fois la valeur haute tension de la fréquence de puissance.

DONNÉES TECHNIQUES UNIVERSELLES*

Forme d'onde de tension de sortie :	onde sinusoïdale
Taux de distorsion de la forme d'onde de sortie :	â¤1%.
Perte de charge :	0,2 %ï½0,35 %
Niveau de tension de tenue à l'induction :	1.1UO/1min.
L'impédance de court-circuit d'un seul transformateur d'essai est :
	4,5 %ï½12 % (±10 %)
La précision de réglage de la tension est de ±1 %.
L'instabilité de tension est inférieure à 1 %.
Fonction de protection contre les surtensions.
Échauffement superficiel :	ï¼55â
À capacité nominale, temps de fonctionnement continu admissible :
0,5 heures (personnalisé pour longtemps)
Forme d'onde de tension de sortie :
En dessous de 10 kVA, toutes les 2 heures, permettre un fonctionnement continu pendant 0,5 heure
Au-dessus de 15 kVA, toutes les 4 heures, permettre un fonctionnement continu pendant 0,5 heure
À la moitié de la tension nominale et de la moitié du courant nominal, le fonctionnement continu est autorisé pendant 4 heures
