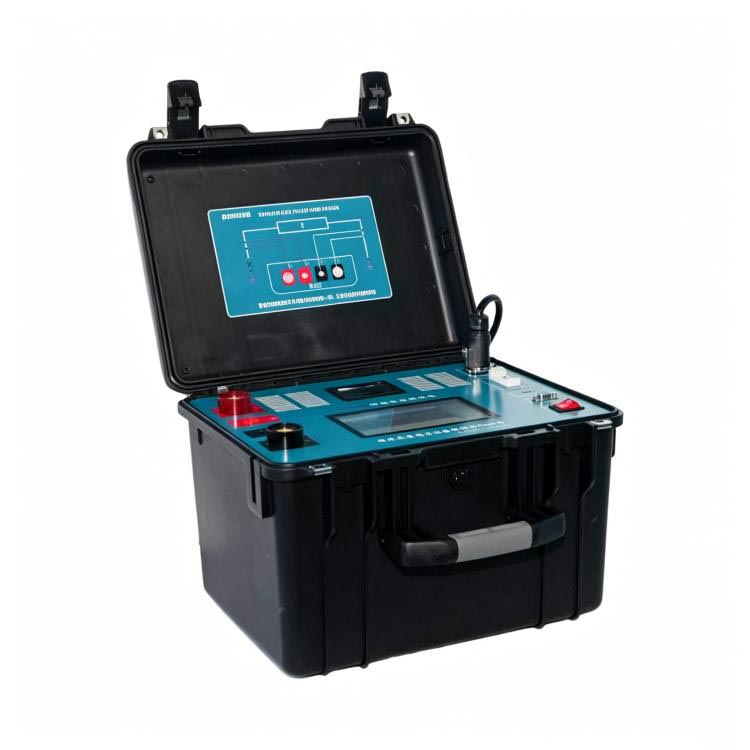

Appareil de contrôle de résistance de contact à intensité élevée avec écran tactile couleur

En tant que fabricant professionnel en Chine, Weshine souhaite vous fournir un testeur de résistance de contact à courant élevé de qualité avec écran tactile couleur, qui est un compteur de résistance intelligent amélioré conçu pour les tests de contact d'appareils à haute tension. L'injection de grandes bandes de courant de test élimine les interférences des couches d'oxydation de surface et des points de contact instables, afin que les testeurs obtiennent des lectures fiables pour l'inspection préalable à la maintenance de l'équipement et les contrôles d'acceptation en usine. Les acheteurs en gros peuvent associer cette unité à leurs kits d'outils de test électrique complets pour un achat unique.

Les utilisateurs peuvent choisir un courant de sortie réglable de 50 A à 600 A, correspondant aux critères de test et aux paramètres évalués de différents appareils électriques. Le mode de test à courant élevé évalue avec précision l'état des contacts sur les disjoncteurs, les équipements SIG, les sectionneurs, les barres omnibus et les joints de câbles, un outil indispensable pour les équipes d'inspection d'usine et les entrepreneurs en ingénierie électrique.

Ce testeur de résistance de contact à courant élevé avec écran tactile couleur adopte un écran tactile couleur industriel de 7 pouces avec un panneau de commande facile à naviguer. Le personnel peut définir rapidement le courant de sortie, la synchronisation des tests, la langue du système et les paramètres de communication à l'écran, visualiser les formes d'onde de test en temps réel et gérer les données stockées avec une formation minimale. Il réduit le temps d'intervention sur site pour les équipes d'ingénierie qui gèrent de gros lots de travaux d'inspection d'équipements.

Équipé d'une grande batterie au lithium rechargeable intégrée, l'appareil prend en charge des tests extérieurs entièrement portables sans accès à l'alimentation secteur. Après des tests de courant fort de 500 A ou 600 A, il déclenche un cycle de refroidissement automatique de 10 secondes pour protéger les modules d'alimentation internes, prolongeant ainsi la durée de vie et réduisant les coûts de remplacement à long terme pour les acheteurs ayant des tâches fréquentes de tests sur le terrain.

Il embarque plusieurs modes de transmission de données : liaison sans fil Bluetooth, connexion filaire RS232, exportation sur clé USB et stockage local. Les opérateurs peuvent parcourir, enregistrer, exporter ou supprimer les enregistrements de test directement sur la machine, accélérant ainsi le tri des rapports de test et la gestion des équipements pour les projets d'appel d'offres de centrales électriques et les services de contrôle qualité des usines.

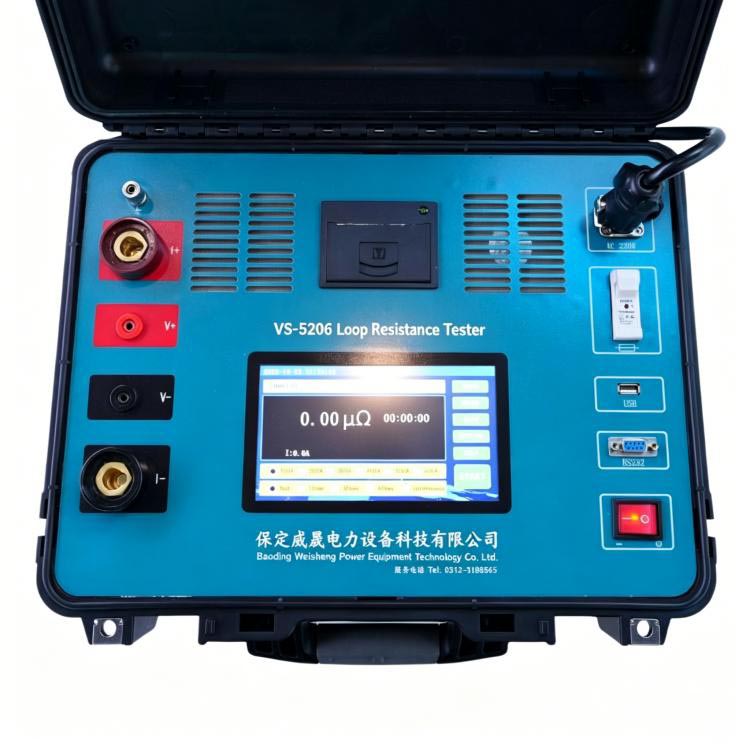

Conçu pour résister aux chantiers extérieurs difficiles, le VS-5206 allie une puissante sortie à courant élevé, une mesure numérique précise, une protection de sécurité multicouche et un boîtier durable. Il fournit des résultats de tests fiables et cohérents pour la maintenance quotidienne des équipements, la mise en service de nouveaux projets et le diagnostic des défauts électriques, idéal pour les commandes en gros auprès des distributeurs d'équipements électriques et des sociétés d'ingénierie électrique.

Conception du système de sécurité et de serrage

weshine electric intègre des capteurs à pince sans fil avec la technologie de reconnaissance de direction du courant continu.

Spécifications de la pince à clé :

1. Plage de mesure DC : 0 à ± 600A.

2. Installation sensible à la direction (orientation du courant vers l'avant requise)

3、Prise en charge de l'étalonnage dans les paramètres du système

Les règles de sécurité garantissent un fonctionnement stable :

1. Une surcharge de la pince au-delà de la plage peut endommager le capteur

2. Une installation directionnelle correcte améliore la précision

3. La fonction d'étalonnage compense l'écart

Caractéristiques

Courant d'essai maximum de 600 A CC

Mesure de résistance de contact de haute précision

Conçu pour les disjoncteurs et les équipements SIG

Plusieurs courants de sortie sélectionnables

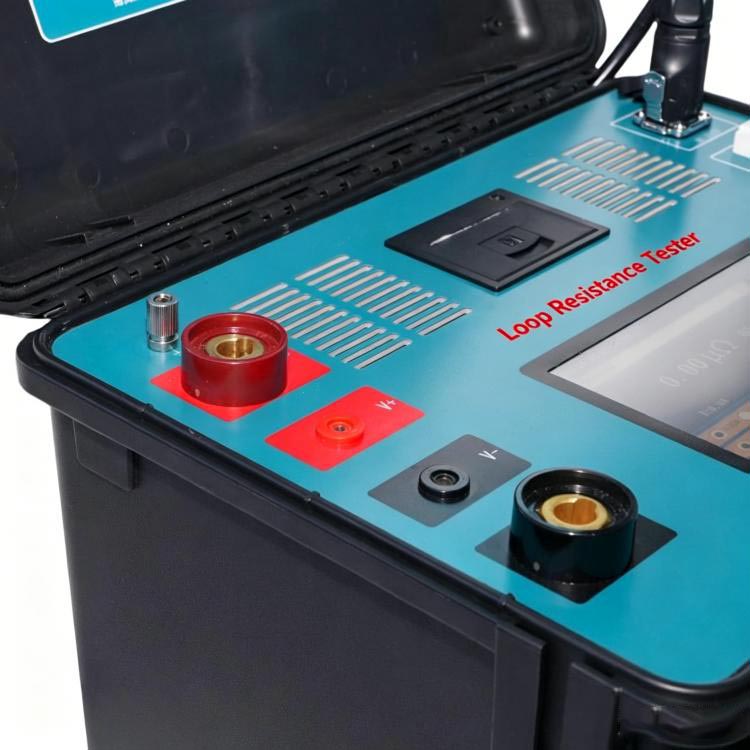

Technologie de mesure Kelvin à quatre fils

Écran tactile couleur de 7 pouces

Batterie au lithium rechargeable intégrée

Mesure automatique intelligente

Refroidissement automatique après test 500A/600A

Communication Bluetooth

Interface de communication RS232

Exportation de données sur clé USB

Stockage interne des enregistrements de test

Prise en charge des langues chinoise et anglaise

Paramètres de communication réglables

Gestion intelligente des données

Stabilité de mesure élevée

Conception portative compacte

Convient aux tests sur le terrain et en laboratoire

Fonctions de protection multiples pour un fonctionnement sûr

Guide produit

Fonctionnement du testeur de résistance de contact à courant élevé avec écran tactile couleur

Ce testeur injecte un courant continu élevé et stable dans l'objet à tester via des câbles de courant dédiés tout en mesurant simultanément la chute de tension aux bornes du contact à l'aide de câbles de détection séparés. Utilisant le principe de mesure Kelvin à quatre bornes, l'instrument élimine la résistance du fil et calcule des valeurs de résistance de contact très précises.

Une fois le courant sélectionné stabilisé, le testeur effectue automatiquement la mesure et arrête la sortie une fois terminée. Lorsqu'il fonctionne à 500 A ou 600 A, l'instrument active automatiquement un cycle de refroidissement avant la prochaine mesure pour maintenir la fiabilité du système.

Scénarios d'application

Services publics d’électricité

Entretien courant des disjoncteurs, des sectionneurs, des équipements SIG et des sous-stations.

Fabricants de transformateurs

Tests d’acceptation en usine et vérification des connexions électriques.

Entrepreneurs en électricité

Mise en service et maintenance d'installations moyenne et haute tension.

Installations industrielles

Inspection des joints électriques à courant élevé et des systèmes de jeux de barres.

Laboratoires d'essais

Mesure de précision de faible résistance et certification des équipements.

Applications

1. Test de résistance de contact du disjoncteur

2. Mesure de résistance de boucle

3、GISTests d'appareillage de commutation

4. Test du commutateur de déconnexion

5. Test de résistance des joints de jeu de barres

6. Mesure de connexion à la terre

7. Inspection des connexions électriques à courant élevé

8、Test d'acceptation en usine (FAT)

9、Maintenance préventive

10、Mise en service du système électrique

Avantages Weshine

Weshine Electric est spécialisé dans les équipements de test électrique haute tension et les instruments de diagnostic intelligents. Le testeur de résistance de contact à courant élevé avec écran tactile couleur combine une sortie à courant élevé, une technologie de mesure Kelvin de précision, un fonctionnement intelligent de l'écran tactile, des interfaces de communication avancées et des capacités complètes de gestion des données. Conçues pour les services publics, les fabricants et les professionnels de la maintenance, les solutions Weshine fournissent des tests de résistance de contact fiables qui améliorent la fiabilité des équipements, minimisent les temps d'arrêt et prennent en charge la gestion des actifs à long terme.
