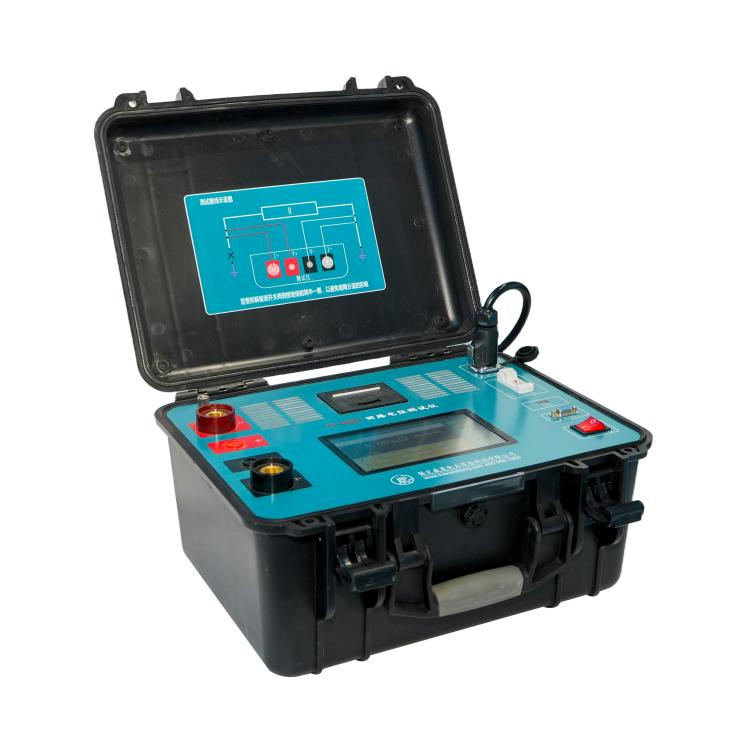

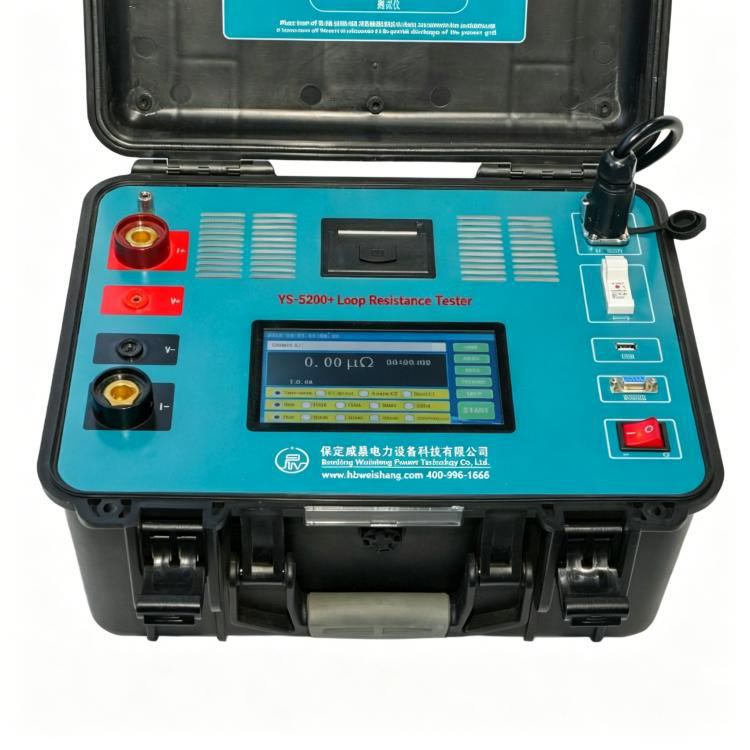

Appareil de contrôle intelligent de résistance de circuit du bureau 300A

Le testeur de résistance de circuit intelligent de bureau 300 A durable proposé par Weshine, un fabricant et fournisseur professionnel en Chine, fournit des lectures précises en micro-ohms sur les disjoncteurs, les sectionneurs, les sectionneurs de terre et les joints de jeux de barres, même lorsque les courants traversent des boucles uniques ou plusieurs branches parallèles.

Nous avons construit cette unité conformément aux normes de test à quatre fils DL/T845.4-2019 et CEI, répondant pleinement aux demandes de l'industrie en matière de détection de résistance à courant élevé.

À l’intérieur de la machine se trouve une source de courant constant de haute puissance associée à un matériel de détection de courant multicanal. Cette structure maintient le courant de sortie stable et l'échantillonnage de tension précis, même lorsque l'on travaille à côté de réseaux de mise à la terre parallèles complexes, ce qui est l'une des principales raisons pour lesquelles les entrepreneurs en ingénierie passent des commandes groupées répétées pour ce modèle.

Principes de mesure de base

Le testeur de résistance de circuit intelligent Desktop 300A s'appuie sur deux modules fonctionnels de base :

1. Sortie de courant constant élevé réglable : 50 A – 300 A.

2. Capteur de pince CC sans fil : capture de courant 0 ~ ± 600 A.

Il calcule la résistance de contact réelle sur la base de la loi d'Ohm : R = V / I₀

V = chute de tension détectée sur les points de contact

I₀ = courant réel traversant la branche testée

Modes de test intelligents (innovation de base)

weshine electric intègre quatre modes de test avancés pour prendre en charge différentes conditions de terrain :

1. Mode de résistance de circuit traditionnel

Les utilisateurs doivent déconnecter un côté du réseau de mise à la terre pour contourner les interférences de courant shunt. Le testeur alimente jusqu'à 300 A de courant continu et lit les données de chute de tension. Ce mode atteint la plus haute précision et fonctionne bien pour les sites de maintenance planifiés.

2. Mode de mesure directe de la pince

Pas besoin de démonter les connexions de mise à la terre. La pince sans fil suit le courant de dérivation I₀ en temps réel, puis la machine calcule automatiquement la résistance avec R=V/I₀. Points forts : Aucun travail de démontage, tests sur le terrain plus rapides, plus sûr pour la maintenance en zone active.

3. Mode Shunt unilatéral

Convient aux configurations de mise à la terre parallèles telles que la mise à la terre des armoires et les réseaux de mise à la terre distribués. La pince mesure le courant de dérivation I₂ et l'appareil calcule le courant de test effectif avec I₀ = I₁−I₂ avant de calculer la résistance. Il corrige les erreurs de précision causées par les courants parallèles partiels.

4. Mode Shunt double face

Pour les grands réseaux de mise à la terre avec courants divisés bidirectionnels dans les sous-stations. Deux pinces collectent les courants de branche I21 et I22, le système calcule I₀=I₁−I21−I22 pour obtenir de véritables données de résistance pour les réseaux multibranches.

Conception du système de sécurité et de serrage

Les pinces sans fil correspondantes peuvent identifier automatiquement la direction du courant continu.

Spécifications de la pince à clé :

1. Plage de test DC : 0 à ± 600 A.

2. Doit s'aligner sur la direction correcte du courant pour des données précises

3. Fonction d'étalonnage intégrée pour compenser l'écart de mesure

Rappels de sécurité de fonctionnement :

1. N'utilisez pas la pince au-delà de sa plage de mesure pour éviter d'endommager le matériel.

2. Installez les pinces en suivant les marques de direction du courant pour stabiliser les lectures.

3、Exécutez régulièrement l'étalonnage pour réduire les erreurs de données

Guide d'utilisation étape par étape

Ce testeur de bureau suit les flux de travail de test sur le terrain standard pour les scénarios à courant élevé.

Étape 1 : Préparation du système

Vérifiez que l'équipement est complètement éteint, que la configuration de la mise à la terre est terminée et que les batteries à pince sont complètement chargées. Les clients qui achètent en gros peuvent recevoir des manuels d’utilisation complets avec l’expédition.

Étape 2 : Configuration du câblage

I+ et I-se connectent aux deux extrémités du circuit de test ; V+ et V- s'attachent aux points d'échantillonnage de tension internes. Placez toujours les sondes de tension à l'intérieur de la boucle de courant pour exclure toute interférence de résistance de fil.

Étape 3 : Sélection du mode

Choisissez un mode de test : mode de démontage traditionnel, mode direct à pince, mode shunt simple ou mode shunt double. Réglez ensuite le courant de sortie (50 A – 300 A) et la durée du test (Rapide / 10 s / 30 s / 60 s / Continu).

Étape 4 : Processus de mesure

La machine exécute automatiquement l'augmentation du courant, le contrôle de stabilité, la capture de courant en temps réel, l'échantillonnage de tension, le calcul de résistance et la compensation de température sans réglage manuel.

Étape 5 : Affichage des résultats

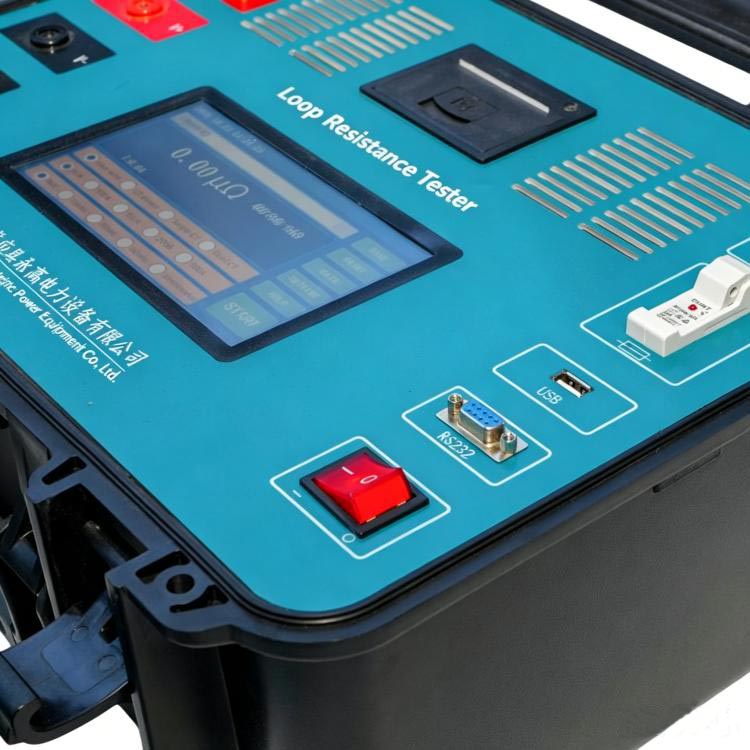

L'écran affiche le courant total I₁, les courants de pince de dérivation (I₂ / I21 / I22), la valeur de résistance en microohms, la durée du test et l'état de stabilité.

Étape 6 : Gestion des données

Les opérateurs peuvent enregistrer les journaux de test dans la mémoire locale, exporter les enregistrements via des clés USB FAT32, imprimer des rapports avec des modules d'impression en option et consulter à tout moment les données de test historiques.

Scénarios d'application

Ce testeur de résistance de circuit intelligent de bureau 300A gère les tâches de détection de résistance dans des conditions de mise à la terre complexes et de fortes interférences électromagnétiques, largement adoptées par les acheteurs de ces secteurs :

1、Grandes sous-stations

2、Centrales de production d'électricité

3. Systèmes de commutation industriels

4. Installations de transmission haute tension

5、Réseaux de grille de mise à la terre

Le système fonctionne de manière fiable dans :

1. Forte interférence électromagnétique

2、Distribution de courant parallèle

3、、Accès de déconnexion limité

4、Opérations de maintenance continue

Utilisations typiques des tests

1. Test de résistance de contact pour les disjoncteurs haute tension

2、Inspection des défauts des grilles de mise à la terre des sous-stations

3. Détection de la résistance des joints de connexion des jeux de barres

4、Maintenance de routine des armoires électriques GIS/AIS

5. Inspection de la qualité en usine pour les équipements électriques des centrales électriques

6、Analyse du système au sol pour les réseaux de transmission

7、Dépannage des systèmes de distribution d’énergie industrielle

Avantages Weshine

Nous avons construit le testeur de résistance de circuit intelligent Desktop 300A avec une architecture de mesure multimode pour résoudre les problèmes complexes de courant parallèle et de mise à la terre dans les systèmes électriques modernes. Les tests de non-démontage des pinces sans fil réduisent les temps d'arrêt pour maintenance et améliorent considérablement la sécurité du site, ce qui incite de nombreux fournisseurs de services électriques à signer des contrats de fourniture à long terme avec nous.

Les algorithmes de calcul de courant multicanaux en temps réel garantissent des valeurs de résistance précises même dans des environnements de mise à la terre parallèles. La sortie de courant importante de 300 A décompose rapidement les couches d'oxyde sur les surfaces de contact vieillies, fournissant ainsi des résultats de test plus fiables pour les joints conducteurs usés. Le contrôle thermique intelligent intégré maintient l'unité stable sous de longues charges de travail à courant élevé.

Avantages du design industriel convivial pour les acheteurs :

1. Fonctionnement intelligent multimode

2. Affichage visualisé des données actuelles en temps réel

3. Ensemble complet de fonctions de protection de sécurité automatique

4、Stockage et exportation de données structurées

Contactez immédiatement notre équipe commerciale pour obtenir des devis personnalisés et des fichiers de paramètres techniques complets pour l'approvisionnement de votre projet.
