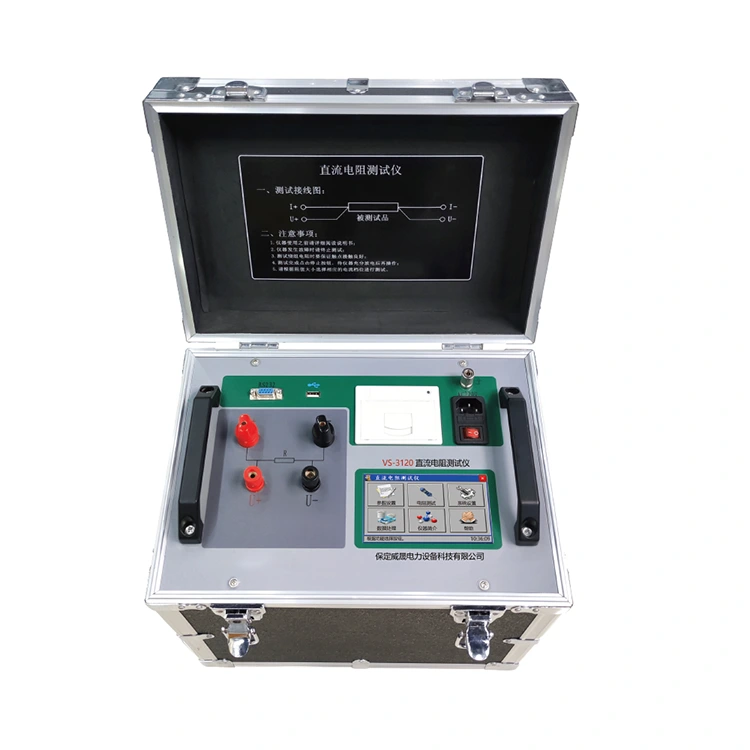

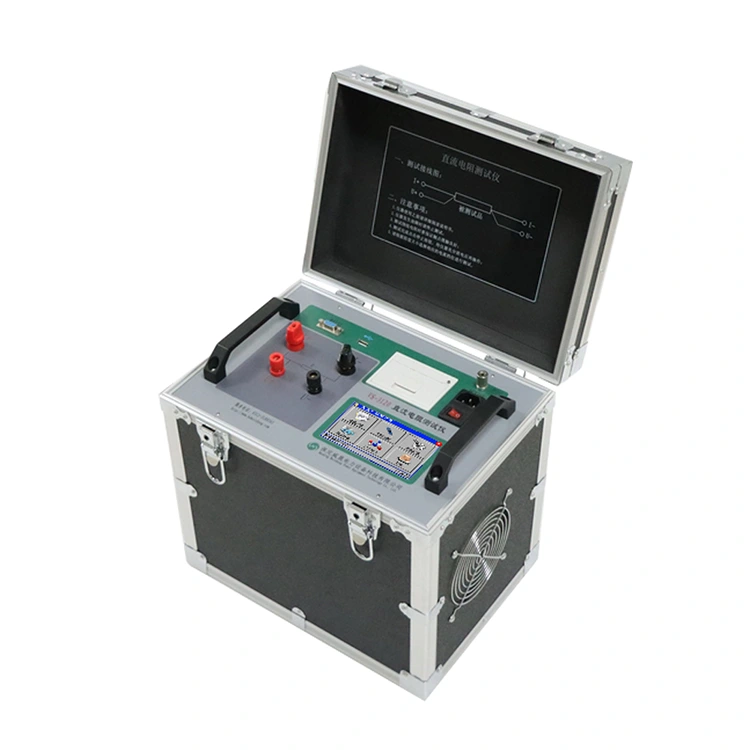

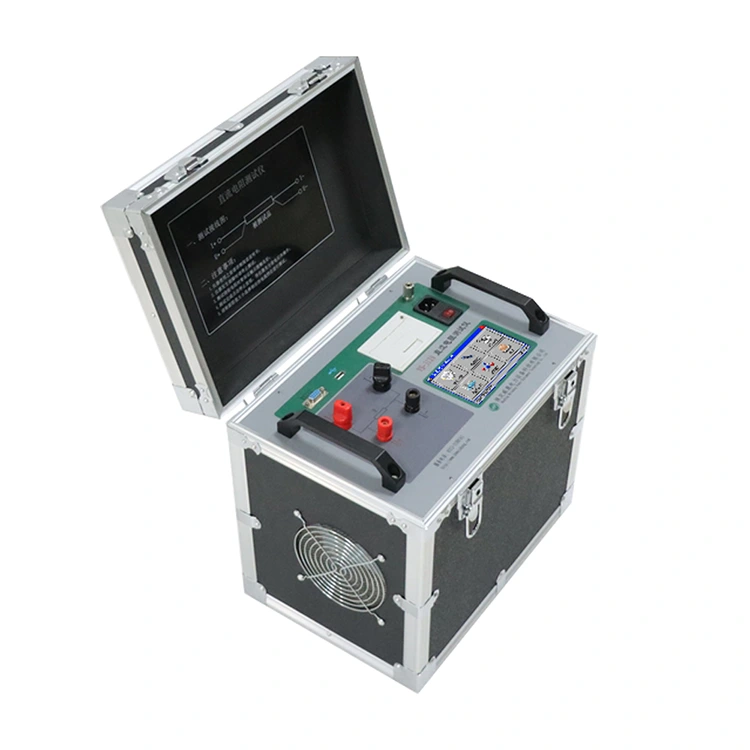

Testeur de résistance CC de transformateur monophasé VS-3150 : capacités de base pour les actifs à très haute capacité

Dans le domaine de la maintenance des actifs électriques de très haute capacité, le testeur de résistance CC pour transformateur monophasé VS-3150 sert de testeur de résistance d'enroulement spécialisé pour la mesure précise de la résistance CC dans les grands transformateurs, les mégamoteurs et les câbles haute tension. Contrairement aux compteurs de résistance d'enroulement génériques ou aux unités de test de résistance d'enroulement de transformateur de base, il est conçu pour répondre aux exigences de test de faible résistance et de courant élevé des infrastructures électriques ultra-larges, garantissant précision et fiabilité dans les scénarios critiques.

Le rôle essentiel des tests de résistance CC pour les actifs à très haute capacité

Les tests de résistance CC sont une mesure fondamentale de maintenance préventive pour les équipements de très haute capacité, permettant la détection de défauts latents tels que des bornes desserrées, des irrégularités d'enroulement, une dégradation du stator/rotor et la corrosion des conducteurs, problèmes susceptibles de déclencher des pannes catastrophiques ou des temps d'arrêt imprévus. Les modèles de compteurs de résistance d'enroulement conventionnels ne disposent pas d'une sortie de courant suffisante pour surmonter les enroulements à faible résistance des méga-actifs, tandis que les unités génériques de test de résistance d'enroulement ne parviennent pas à capturer les écarts de résistance infimes (≤ 0,001 Ω) indicateurs de défauts précoces. Le VS-3150 comble cette lacune en tant que testeur de résistance d'enroulement de transformateur dédié aux scénarios de très haute capacité.

Applications principales : adaptées aux actifs électriques de très grande taille

1. Test de transformateur (≤50 000 kVA)

Optimisé pour les transformateurs inférieurs à 50 000 kVA, courants dans les systèmes de production d'électricité, d'industrie lourde et de transmission, le VS-3150 fournit une sortie de courant jusqu'à 50 A, permettant une mesure précise des enroulements à faible résistance. Il détecte des anomalies subtiles (par exemple, un écart de résistance de phase de 0,005 Ω) pour identifier les courts-circuits tour à tour ou les problèmes de connexion des bornes, protégeant ainsi les actifs de transformateur de grande valeur.

2. Tests de méga-moteurs

En tant que testeur de résistance d'enroulement fiable, il prend en charge la mesure précise de la résistance stator/rotor dans les moteurs ultra-larges (par exemple, compresseurs industriels, convoyeurs miniers). Il identifie la dégradation précoce des enroulements causée par une surchauffe ou une usure de l'isolation, permettant une maintenance proactive et évitant les interruptions de la chaîne de production.

3. Test des câbles haute tension

Le testeur prend en compte la longueur du câble (jusqu'à des kilomètres), la qualité de tension (220 kV à 500 kV) et la section transversale pour fournir des données de résistance fiables. Il détecte la corrosion des conducteurs ou la rupture d'isolation dans de vastes réseaux de câbles, garantissant ainsi la stabilité des systèmes de distribution d'énergie.

Spécifications techniques : garantir précision et durabilité

1. Performances des mesures

Plage et résolution : 50 A (50 μΩ – 400 mΩ), 20 A (100 μΩ – 1Ω), avec une résolution jusqu'à 0,0001 μΩ, permettant la capture des écarts de résistance à l'échelle microscopique.

Précision : classe 0,2, garantissant des données fiables dans toutes les conditions opérationnelles.

2. Adaptabilité environnementale

Fonctionne entre -10°C et 50°C et ≤80 % HR, résistant aux températures extrêmes, à la poussière et à l'humidité dans les sous-stations extérieures ou les environnements industriels, surpassant ainsi les modèles de compteurs à résistance à enroulement délicats.

3. Construction et portabilité

Boîtier robuste pour une résistance à l'usure industrielle, associé à une conception compacte et transportable (poids/taille gérable) pour les tests sur site d'actifs distants ou difficiles d'accès, éliminant ainsi le besoin d'installations de laboratoire fixes.

Avantages clés pour les tests à très haute capacité

Conception spécialisée : optimisée pour les transformateurs ≤ 50 000 kVA, avec une compatibilité multi-scénarios (moteurs/câbles), éliminant le besoin de plusieurs outils spécialisés.

Précision sans compromis : une résolution de 0,0001 μΩ et une précision de classe 0,2 garantissent qu'aucun défaut précoce n'est négligé, réduisant ainsi les risques de panne et les temps d'arrêt.

Efficacité opérationnelle : une interface intuitive et une vitesse de test rapide minimisent le temps de configuration, permettant aux techniciens de traiter plusieurs actifs par équipe.

Conclusion : un outil stratégique pour la maintenance de très haute capacité

Le VS-3150 fonctionne comme un testeur de résistance d'enroulement de transformateur dédié et un testeur de résistance d'enroulement polyvalent pour les actifs électriques de très haute capacité. Il équilibre la sortie de courant élevé, la résolution à micro-échelle et la durabilité environnementale pour répondre aux exigences rigoureuses des secteurs de la production d'électricité, de l'industrie lourde et de la transmission. Pour les professionnels chargés de maintenir une infrastructure électrique critique de très grande taille, il s’agit d’un investissement stratégique pour garantir la conformité, la fiabilité et un fonctionnement ininterrompu.
