Qu'est-ce qu'un localisateur de défauts de câble TDR et quels sont ses avantages pour vos systèmes électriques

Résumé de l'article :LeTLocalisateur de défauts de câble DRest un outil essentiel pour localiser les défauts dans les câbles de manière efficace et précise. Cet article de blog explore le mécanisme de fonctionnement, les types et les avantages de l'utilisation d'un localisateur de défauts de câble TDR dans diverses industries. Grâce à cette technologie avancée, la maintenance électrique peut être rationalisée, garantissant ainsi des temps d'arrêt minimaux et une fiabilité améliorée du système.Weshine, une entreprise leader dans l'industrie électrique, fournit des localisateurs de défauts de câbles TDR de haute qualité pour vous aider à identifier et résoudre rapidement les défauts de câbles. Poursuivez votre lecture pour découvrir comment cette technologie peut révolutionner vos efforts de maintenance électrique.

Table des matières

• Qu'est-ce qu'un localisateur de défauts de câble TDR ?
• Principe de fonctionnement des localisateurs de défauts de câbles TDR
• Avantages de l'utilisation des localisateurs de défauts de câbles TDR
• Types de localisateurs de défauts de câbles TDR
• Comment utiliser un localisateur de défauts de câble TDR ?
• Défauts de câbles courants résolus par la technologie TDR
• FAQ

Qu'est-ce qu'un localisateur de défauts de câble TDR ?

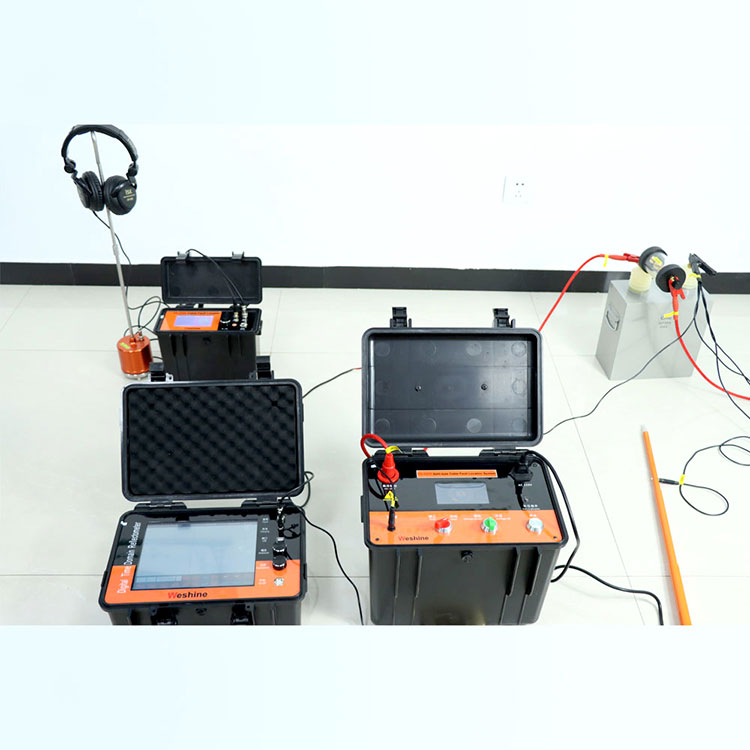

Un localisateur de défauts de câbles TDR (Time Domain Reflectometer) est un outil avancé utilisé pour localiser les défauts dans les câbles. Il fonctionne en envoyant des impulsions électriques sur un câble et en mesurant le temps nécessaire à l'impulsion pour se refléter. En analysant l'impulsion réfléchie, le TDR peut déterminer l'emplacement du défaut, qu'il s'agisse d'un circuit ouvert, d'un court-circuit ou de tout autre type de défaut. Cette technologie est cruciale pour des secteurs tels que les télécommunications, les services publics d’électricité et la construction, où une détection rapide et précise des défauts de câbles est nécessaire.

Principe de fonctionnement des localisateurs de défauts de câbles TDR

Le localisateur de défauts de câble TDR fonctionne en envoyant une courte impulsion électrique dans un câble. Cette impulsion se déplace le long du câble et se réfléchit lorsqu'elle rencontre un changement d'impédance, tel qu'un défaut ou une rupture du câble. Le TDR mesure le temps nécessaire à l'impulsion pour se rendre au défaut et en revenir, ce qui lui permet de calculer la distance jusqu'au défaut.

Ce principe est similaire à la technologie radar, mais à la place des ondes électromagnétiques, des impulsions électriques sont utilisées. Le TDR peut identifier avec précision les défauts dans les câbles de divers matériaux, notamment les câbles en cuivre et en fibre optique.

Avantages de l'utilisation des localisateurs de défauts de câbles TDR

• Détection rapide et précise des défauts :Les localisateurs de défauts de câbles TDR peuvent détecter rapidement les défauts, réduisant ainsi le temps consacré au dépannage et minimisant les temps d'arrêt.
• Rentable :En identifiant l'emplacement exact du défaut, le besoin de remplacements de câbles importants ou de réparations inutiles est éliminé, ce qui permet de réaliser des économies à long terme.
• Versatilité:Ces appareils peuvent détecter des défauts dans différents types de câbles, notamment les câbles d'alimentation, les câbles de télécommunications, etc.
• Facilité d'utilisation :Les localisateurs de défauts de câbles TDR sont conviviaux et faciles à utiliser, ce qui les rend accessibles aux techniciens novices et expérimentés.

Types de localisateurs de défauts de câbles TDR

Il existe plusieurs types de localisateurs de défauts de câbles TDR, chacun étant conçu pour des applications spécifiques :

Comment utiliser un localisateur de défauts de câble TDR ?

1. Connectez l'appareil :Connectez le localisateur de défauts de câble TDR à une extrémité du câble.
2. Définir les paramètres :Définissez les paramètres requis, notamment le type de câble, la longueur et la fréquence de test.
3. Lancez le test :Activez l'appareil pour envoyer l'impulsion électrique à travers le câble.
4. Analyser les résultats :Le TDR affichera la distance et le type de défaut sur l'écran, vous permettant d'identifier le problème.
5. Réparer le défaut :Sur la base des résultats, effectuez la réparation ou le remplacement nécessaire de la section de câble défectueuse.

Défauts de câbles courants résolus par la technologie TDR

Les localisateurs de défauts de câbles TDR sont efficaces pour détecter divers types de défauts de câbles, notamment :

• Circuits ouverts :Une rupture du câble empêchant le signal électrique de circuler.
• Courts-circuits :Contact involontaire entre les fils, provoquant un flux direct de courant.
• Défauts à la terre :Un problème où le câble est connecté par inadvertance à la terre.
• Dommages à l’isolation des câbles :Rupture de l'isolation du câble, entraînant des fuites ou des interférences.

FAQ

Quelle est la distance maximale qu’un localisateur de défauts de câble TDR peut détecter ?

La plage de détection dépend du modèle et du type de câble, mais les appareils TDR typiques peuvent détecter des défauts sur des distances allant jusqu'à 10 kilomètres.

Un localisateur de défauts de câbles TDR peut-il détecter les défauts dans les câbles à fibre optique ?

Oui, certains modèles TDR sont capables de détecter les défauts des câbles à fibre optique, offrant ainsi une analyse détaillée de l'état du câble.

Les localisateurs de défauts de câbles TDR conviennent-ils à toutes les industries ?

Oui, les localisateurs de défauts de câbles TDR sont polyvalents et peuvent être utilisés dans divers secteurs tels que les télécommunications, la distribution d'énergie et la construction.

Quelle est la précision d'un localisateur de défauts de câble TDR ?

Les localisateurs de défauts de câbles TDR sont très précis, avec la capacité d'identifier les défauts à quelques mètres près, en fonction du type de câble et des conditions de test.

Pour plus d'informations sur les localisateurs de défauts de câbles TDR, ou si vous souhaitez acheter un équipement de haute qualité,Contactez-nousaujourd'hui! Notre équipe chez Weshine est prête à vous aider à sélectionner la solution adaptée à vos besoins.
