Problèmes courants dans la maintenance et les tests des testeurs de résistance de boucle

Un testeur de résistance de boucle est un instrument essentiel pour évaluer l'état électrique des connexions à faible résistance dans les équipements électriques. Il est couramment utilisé pour mesurer la résistance de contact des interrupteurs de commande, des disjoncteurs, des connexions de jeux de barres, des conducteurs de câbles, des contacts de soudage et d'autres boucles conductrices.

Des résultats de test fiables dépendent non seulement des performances de l'instrument, mais également d'un câblage correct, de points de test propres, d'un stockage approprié et d'une interprétation précise des lectures anormales. Sur le terrain, une mesure inhabituelle n'indique pas toujours un disjoncteur défectueux ou un testeur défaillant. Des fils de tension ouverts, un mauvais contact des pinces et des interférences électromagnétiques peuvent produire des symptômes similaires.

Ce guide explique les principales exigences de maintenance et trois problèmes de test courants rencontrés lors de l'utilisation d'un testeur de résistance de boucle.

Qu'est-ce qu'un testeur de résistance de boucle ?

Un testeur de résistance de boucle, également appelé micro-ohmmètre ou testeur de résistance de contact, applique un courant de test stable au circuit testé et mesure la chute de tension qui en résulte. La résistance est alors calculée selon la loi d’Ohm.

L'instrument est utilisé pour des applications telles que :

1. Test de résistance de contact du disjoncteur

2. Mesure de la résistance de la boucle du commutateur de commande

3. Test des barres omnibus et des connecteurs

4. Mesure de la résistance du conducteur de câble

5. Test de résistance de contact de soudage

6. Inspection des contacts du commutateur haute tension

Les tests de faible résistance utilisent normalement des connexions de courant et de tension distinctes. Cette méthode à quatre fils réduit l'influence de la résistance du cordon de test et améliore la précision des mesures.Conseils de mesure de faible résistance Megger

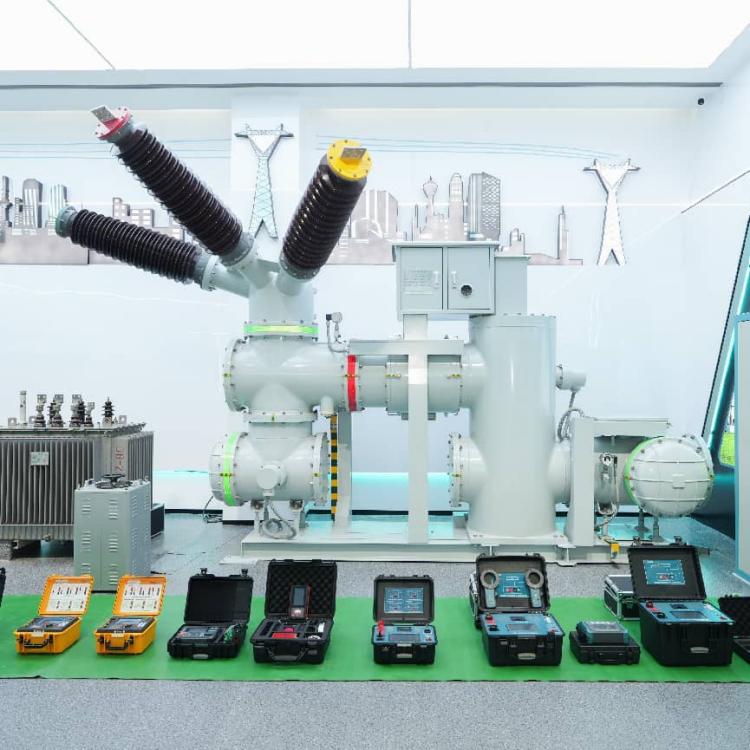

Weshine Electric Manufacturing Co., Ltd. est une usine professionnelle de haute technologie spécialisée dans la R&D, la production et l'étalonnage d'instruments de test de résistance de boucle à courant élevé. Avec des ateliers de production standardisés, des laboratoires indépendants et des systèmes complets de gestion de la qualité ISO, tous les testeurs Weshine sont strictement fabriqués dans le respect des normes industrielles CEI et DL/T. L'usine met en œuvre des tests de performances et un étalonnage complets avant la livraison, garantissant une sortie de courant stable, de fortes performances anti-interférences et une répétabilité élevée des mesures pour les environnements de test de puissance sur site complexes.

Le testeur de résistance de boucle intelligent GDHL-200A/100A est développé indépendamment et produit en série par l'usine Weshine. Optimisé pour les scénarios de mesure de champ à courant élevé et à faible résistance, il présente une sortie à courant constant stable, une précision de test ultra-élevée et une forte adaptabilité environnementale, répondant pleinement aux exigences d'inspection de routine et de maintenance préventive pour les appareillages haute tension. Les exigences spécifiques en matière de courant de test, de précision et de conformité doivent toujours être vérifiées par rapport à la documentation du produit et aux normes locales applicables.

Pour les disjoncteurs haute tension, les tests de résistance de contact doivent également être effectués conformément à la norme d'équipement pertinente et aux exigences de maintenance du fabricant. La CEI 62271-100 s'applique aux disjoncteurs CA utilisés dans les systèmes haute tension supérieurs à 1 000 V.CEI 62271-100

Exigences de maintenance standard

Un stockage correct a un effet direct sur la durée de vie et la stabilité des mesures d'un testeur de résistance de boucle. En tant que fabricant professionnel d'instruments de test de puissance, les spécifications officielles de maintenance en usine de Weshine mettent l'accent sur le stockage et la maintenance quotidiens standardisés pour éviter la dérive des performances et prolonger la durée de vie de l'instrument.

Stockez l'instrument dans un environnement approprié

Le testeur doit être stocké dans un endroit propre, sec et bien ventilé. Le lieu de stockage doit être exempt :

1. Humidité excessive

2. Poussière conductrice

3. Brouillard d'huile

4. Brouillard salin

5、Gaz corrosifs

6. Lumière directe du soleil

7、Changements de température extrêmes

L'humidité et les contaminants corrosifs peuvent endommager les bornes, les circuits imprimés internes, les commutateurs et les composants d'isolation. La poussière peut également affecter les circuits de refroidissement et réduire la fiabilité des connexions électriques.

Gardez l'instrument droit

Ne placez pas le testeur au hasard dans une caisse en bois et n’empilez pas d’objets lourds dessus. Le panneau avant doit être orienté vers le haut pendant le stockage et le transport, dans la mesure du possible.

Cela permet de protéger :

1. Les boutons d'affichage et de commande

2、Terminaux de sortie

3. Transformateur interne et assemblages de circuits

4. Structure de refroidissement

5. Enceinte de protection

L'instrument doit être sécurisé pendant le transport pour éviter les chocs, les vibrations ou les dommages aux câbles.

Utilisez des matériaux résistants à l’humidité

Lorsque le testeur est stocké dans un environnement humide, placez un matériau approprié résistant à l'humidité en dessous. Ne laissez pas le bas du boîtier rester en contact direct avec un sol ou une surface humide.

Avant le prochain test, inspectez l’instrument pour déceler toute condensation. En cas de présence d'humidité, laissez le testeur sécher complètement avant de le connecter à une alimentation électrique ou à un objet à tester.

Trois problèmes de test courants sur le terrain

1. Câblage à tension ouverte combiné à de fortes interférences électromagnétiques

Un fil de tension ouvert ou une connexion de tension lâche est l'une des causes les plus courantes de lectures anormales.

Symptômes typiques

Selon les conditions du site, la lecture de la résistance peut indiquer :

1、Une valeur hors plage ou infinie

2、Une valeur très instable

3、Une valeur qui change lorsque les cordons de test sont déplacés

4、Un résultat qui semble normal mais ne peut pas être répété

Lorsqu'un fil de tension est déconnecté, le circuit d'échantillonnage de tension peut ne pas recevoir le signal correct. Dans le même temps, un jeu de barres sous tension à proximité peut créer un couplage capacitif et induire une tension de mode différentielle indésirable dans le circuit de mesure ouvert.

Conséquences possibles

De fortes interférences peuvent amener le testeur à afficher une valeur supérieure à la limite. Un opérateur inexpérimenté peut conclure à tort que le disjoncteur présente un grave problème de résistance de contact et organiser une maintenance inutile en cas de panne.

Une interférence plus légère peut produire une valeur dans la plage attendue. Ceci est plus difficile à identifier car le résultat peut paraître valide même si la connexion en tension est défectueuse.

La mesure peut alors être attribuée à tort à :

1. Mauvais contact du disjoncteur

2、Une pince de test endommagée

3、Un défaut du testeur interne

4、Une alimentation instable

Inspection recommandée

Avant de remplacer le testeur ou de mettre le disjoncteur hors service, vérifiez :

1. Si les deux fils de tension sont connectés.

2. Si les pinces de tension sont fermement fixées.

3. Si les bornes de tension sont propres.

4. Si les fils de courant et de tension sont correctement adaptés.

5. Si la lecture reste stable après avoir reconnecté le circuit de tension.

6. Si les conducteurs sous tension à proximité produisent des interférences.

Une mesure de résistance à quatre fils n'est fiable que lorsque le circuit de courant et le circuit d'échantillonnage de tension sont complets. Un bon contact aux points de test est également essentiel car la résistance de la sonde et de la connexion peut affecter les mesures à faible résistance.Conseils pour le testeur Megger à faible résistance

2. Film d'oxyde ou d'huile sur les bornes du disjoncteur

Les bornes du disjoncteur peuvent développer une couche d'oxyde, un film d'huile, une accumulation de poussière ou toute autre contamination après un fonctionnement à long terme. Ceci est particulièrement fréquent lorsque l'équipement fonctionne dans un environnement humide, pollué ou poussiéreux.

Pourquoi cela affecte le test

La pince de test doit établir un contact métallique ferme avec la borne. Si un film d'oxyde ou d'huile sépare la pince de la surface conductrice, une résistance de contact supplémentaire est introduite dans le circuit de test.

Cela peut affecter le chemin d'échantillonnage de tension et créer des résultats inexacts ou instables. La valeur affichée peut ne pas représenter la résistance réelle des contacts principaux du disjoncteur.

Les symptômes possibles incluent :

1、Une valeur de résistance plus élevée que prévu

2. Lectures qui changent lorsque la pince est pressée ou déplacée

3、Différences significatives entre les phases

4、Mauvaise répétabilité

5、Une réduction soudaine après le nettoyage du terminal

Mesures correctives

Avant le test, inspectez la surface des bornes et les mâchoires de serrage. Éliminez toute contamination lâche à l’aide d’une méthode de nettoyage approuvée et assurez-vous que la zone de contact est sèche.

La pince de test doit être connectée à une surface propre, ferme et mécaniquement stable. Ne vous fiez pas à une pince desserrée ou à un point contaminé simplement parce que l'instrument a commencé le test.

Après avoir reconnecté les câbles, répétez la mesure. Si la valeur devient stable et cohérente, le résultat anormal initial peut avoir été provoqué par un mauvais contact plutôt que par un défaut du disjoncteur.

N'utilisez pas de méthodes abrasives qui pourraient endommager les bornes plaquées ou modifier la surface de contact à moins que le fabricant de l'équipement n'ait approuvé la procédure.

3. Câblage à tension ouverte sans forte interférence de champ électrique

Un fil de tension ouvert ne produit pas toujours une lecture hors plage. S'il n'y a pas de champ électrique externe puissant ou de couplage capacitif sur le site, l'amplificateur peut ne recevoir pratiquement aucune entrée en mode différentiel.

Dans cette situation, l'instrument peut afficher une valeur proche de zéro.

Pourquoi c'est trompeur

Un opérateur inexpérimenté peut interpréter une lecture proche de zéro comme une preuve que :

1、Le testeur a échoué

2. L'amplificateur est endommagé

3. Le courant de test n'est pas généré

4. L'instrument doit être réparé ou remplacé

Le test peut alors être arrêté inutilement. Cela peut prolonger la panne de l’équipement, retarder la maintenance et augmenter la charge de travail de l’équipe de terrain.

Comment identifier le problème

Une lecture proche de zéro ou anormale doit faire l’objet d’une enquête avant que le testeur ne soit déclaré défectueux.

Vérifiez les éléments suivants :

1. Vérifiez la connexion de sortie actuelle.

2. Confirmez que les deux fils de tension sont connectés.

3. Inspectez les pinces et les bornes de tension.

4. Vérifiez si le circuit de test est complet.

5. Comparez la lecture avec une référence connue ou une connexion répétée.

6. Examinez les indicateurs d’auto-test et d’alarme de l’instrument.

7. Confirmez que la valeur affichée change normalement lorsque le circuit de test est correctement connecté.

Une mesure de résistance qui tombe brusquement à zéro ne doit pas être acceptée sans vérifier le câblage. Le résultat doit être reproductible et cohérent avec l’état de l’équipement et les données historiques.

Comment éviter les jugements erronés

Lorsqu'une valeur anormale de résistance de boucle apparaît, les techniciens sur le terrain doivent éviter de blâmer immédiatement le disjoncteur ou l'instrument. Une inspection systématique est plus fiable.

Utilisez la séquence suivante :

1. Arrêtez le test et confirmez que l'équipement est dans un état sûr et hors tension.

2. Inspectez le câblage de courant et de tension séparément.

3. Vérifiez la position de la pince et la propreté des bornes.

4. Recherchez les conducteurs sous tension à proximité et les éventuelles interférences électromagnétiques.

5. Rebranchez les fils et répétez la mesure.

6、Comparez le résultat avec d’autres phases et enregistrements précédents.

7. Vérifiez le testeur en utilisant une méthode de référence ou de vérification appropriée.

8. Déterminez ensuite si l'équipement ou le testeur nécessite un entretien supplémentaire.

9. La valeur de résistance affichée doit toujours être prise en compte avec le courant de test, la qualité de la connexion, les conditions ambiantes, la comparaison des phases et l'historique de l'équipement.

Points clés pour des tests de résistance de boucle fiables

Les facteurs les plus importants lors des tests sur le terrain sont :

1. Gardez le testeur propre, sec et correctement stocké.

2. Utilisez une connexion complète à quatre fils.

3. Vérifiez soigneusement les câbles de tension avant d'appliquer le courant de test.

4. Assurez-vous que les pinces entrent en contact avec des surfaces métalliques propres.

5. Soyez conscient des interférences électromagnétiques provenant des barres omnibus sous tension à proximité.

6. Répétez les mesures suspectes après avoir corrigé la connexion.

7. Ne diagnostiquez jamais un défaut de disjoncteur à partir d’une seule lecture anormale.

8. Suivez le manuel du testeur et les normes applicables de l'industrie électrique.

Foire aux questions

Que peut mesurer un testeur de résistance de boucle ?

Il peut mesurer la résistance de contact du disjoncteur, la résistance de boucle du commutateur de commande, les connexions des barres omnibus, la résistance du conducteur de câble et la résistance de contact de soudage.

Pourquoi le testeur affiche-t-il une valeur de résistance infinie ?

Une valeur infinie ou hors plage peut être causée par un fil de tension ouvert, un mauvais contact de pince, un circuit de test incomplet ou un véritable circuit ouvert. Le câblage doit être vérifié avant de diagnostiquer l'équipement.

Pourquoi la lecture devient-elle soudainement nulle ?

Une lecture proche de zéro peut se produire lorsque le circuit d'échantillonnage de tension est ouvert et qu'il y a peu d'interférences électromagnétiques externes. Cela ne signifie pas nécessairement que le testeur est défectueux.

Un film d'oxyde peut-il affecter les tests de résistance de contact ?

Oui. L'oxyde, l'huile et la saleté peuvent empêcher les pinces de test d'établir un contact métallique fiable et peuvent introduire une résistance supplémentaire dans le circuit de mesure.

Comment stocker un testeur de résistance de boucle ?

Conservez-le dans un endroit sec, aéré, sans poussière et sans gaz corrosif. Gardez le panneau avant orienté vers le haut et utilisez un matériau résistant à l'humidité sous l'instrument si nécessaire.

Conclusion

La plupart des lectures anormales de résistance de boucle ne sont pas causées par un seul facteur. Un câblage à tension ouverte, un mauvais contact des pinces, une contamination des bornes et des interférences électromagnétiques peuvent tous fausser le résultat du test.

Le testeur de résistance de boucle intelligent GDHL-200A/100A, développé et produit indépendamment par Weshine Electric, fournit des mesures stables et de haute précision pour les tests de résistance sur site. Soutenu par le système de contrôle de qualité strict de l'usine, le processus d'étalonnage standardisé et des années d'expérience dans les applications sur le terrain électrique, l'instrument réduit efficacement les erreurs de test causées par des défauts de performance de l'équipement. Cependant, des résultats de tests précis et crédibles dépendent toujours d’une opération sur le terrain standardisée, d’un câblage correct et d’une gestion scientifique de la maintenance.

En tant que fabricant professionnel d'instruments de test de puissance, Weshine Electric propose des solutions complètes comprenant la personnalisation des instruments, l'étalonnage en usine, des conseils techniques et un support après-vente pour les projets mondiaux de maintenance électrique, d'inspection des sous-stations et de tests de puissance industrielle. Une assistance technique professionnelle et des services d'approvisionnement en gros en usine sont disponibles pour les équipes d'ingénierie et les acheteurs d'entreprise.
